QJB-W5.5/12大流量潛水回流泵

回流泵廠家

潛水回流泵型號

潛水回流泵常規型號參數：

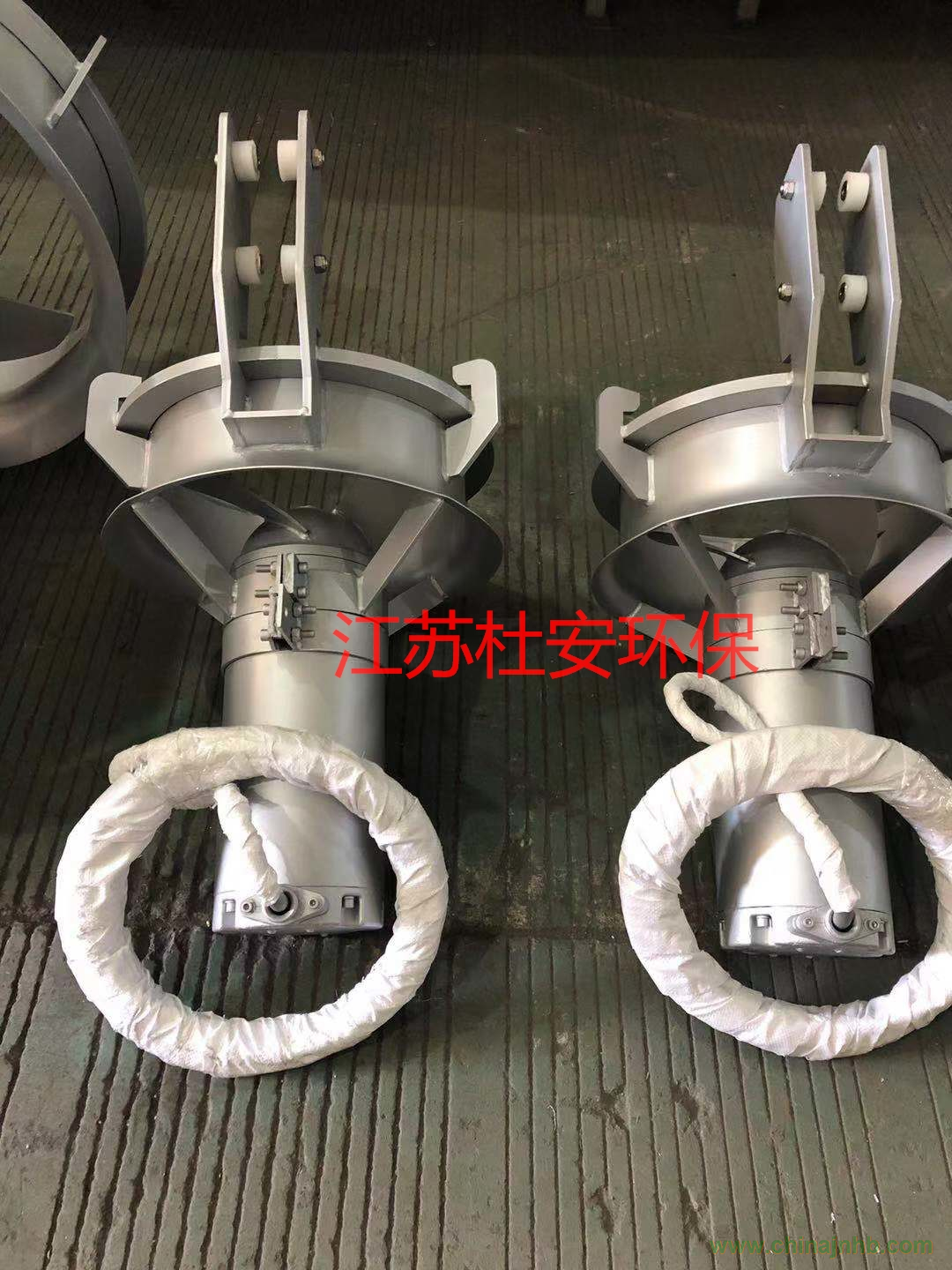

潛水回流泵為潛水型整體設計，封閉式連接。回流泵所有的組件包括電機和齒輪箱都能夠在水下連續運轉。回流泵螺旋槳由潛水電機通過齒輪減速驅動。轉動頭部呈流線錐型，結構緊湊。回流泵帶導流環與穿墻管法蘭連接。回流泵在需要水密密封的臨界接觸面上為機械加工面，采用金屬與金屬接觸，并采用腈橡膠O形圈。回流泵及其附件和電纜，均能夠連續浸沒在最大深度為20米的水下而不會損失其水密性。 回流泵外部所有與液體接觸的鑄鐵表面均應用高等級環氧防腐涂料體系保護，最小厚度320μ

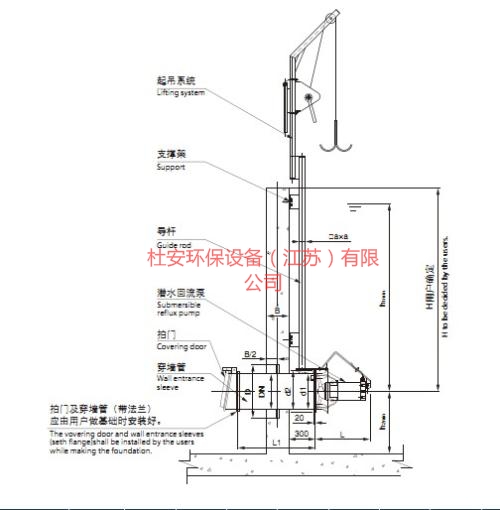

回流泵安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、穿墻管、拍門等組成。

專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸回流泵（主機）。穿墻管一般采用二次澆注的方法固定在墻中，吊架座、導桿采用膨脹螺栓固定，無需預留孔。為方便安裝與維護，防止葫蘆銹蝕損壞，回流泵安裝系統起吊用的起吊鏈與手拉葫蘆可快速裝拆。一般每臺潛水攪拌機配一起吊環鏈，而手拉葫蘆為多臺共用。

控制柜用作潛水攪拌機的啟動、停止和運行監視，根據用戶要求不同，可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、漏水等保護功能。詳見控制設備的隨機使用說明書。

技術文獻：

QJB-W5.5/12型穿墻泵為二級污水處理混合液回流，反硝化脫氮的專用設備。亦可用于地面排水，灌溉和廢水處理過程中和再循環等需要微揚程，大流量場所。

   潛水污泥穿墻泵結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長，微揚程，大流量。該系列潛水污泥回流泵采用沖壓式不銹鋼潛水攪拌機作為泵送主機，葉輪轉速低，比轉速達到1600，所以機組流量大，揚程極低（能達到0.5米），非常適用于液位落差極小，流量要求極高的場合。

   潛水污泥穿墻泵由于回流筒體和葉輪間具有較大的流道空間，間隙狹小，且葉片為后掠型，使得介質中的各種固體顆粒，甚至是很容易纏繞的纖維類雜物，只要能進入污泥回流泵吸水口，就可以被毫無阻礙地輸送出去，水力模型采用流體分析軟件設計，水力效率高，且葉輪與高極數潛水電機直聯，機械損失小，使得潛水污泥穿墻泵機組效率極高。

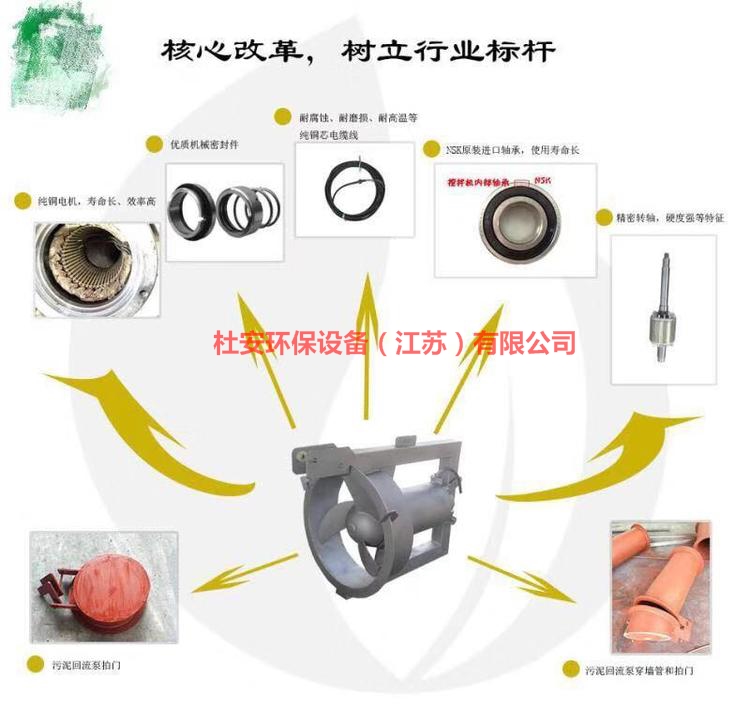

   潛水污泥穿墻泵全不銹鋼結構，耐腐蝕性強。該系列潛水污泥回流泵采用全不銹鋼結構，整機外形流暢，美觀大方，零部件數少，標準化程度高。潛水污泥穿墻泵電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。

   潛水污泥穿墻泵機械密封的磨塊材質為耐腐蝕的碳化鎢或硬質合金，所有緊固件均為不銹鋼材質，采用導軌自動耦合安裝系統：將導軌固定在池壁上，同時安裝固定好岸上起吊裝置和穿墻出水管，污泥回流泵可以沿導軌自由上下滑動，安裝和維修極為方便。潛水污泥穿墻泵除穿墻出水管需要預埋外， 起重機 起重設備 起重機械導軌、起吊裝置用膨脹螺栓與池體聯接，無需預埋件。

潛水回流泵導葉體的功能是將液體的旋轉動能轉化為勢能。導葉體內導葉片形狀的設計保證了內流道有規則變化且具足夠大的截面，以使污水及其中的固體雜質和纖維等能順利平穩地通過。

導葉體材料為高質量的球墨鑄鐵GCD 450。表面光潔無任何鑄造缺陷。導葉體有足夠的厚度，可以承受連續運行時的最大壓力。

導葉體外側設有旋轉防止環，能夠快速的將泵導向到位，并且有效的防止泵的整體轉動。特有的旋轉防止環結構，不僅能防止泵的旋轉，而且不影響泵的正常起吊，使得安裝和檢修都很方便。
