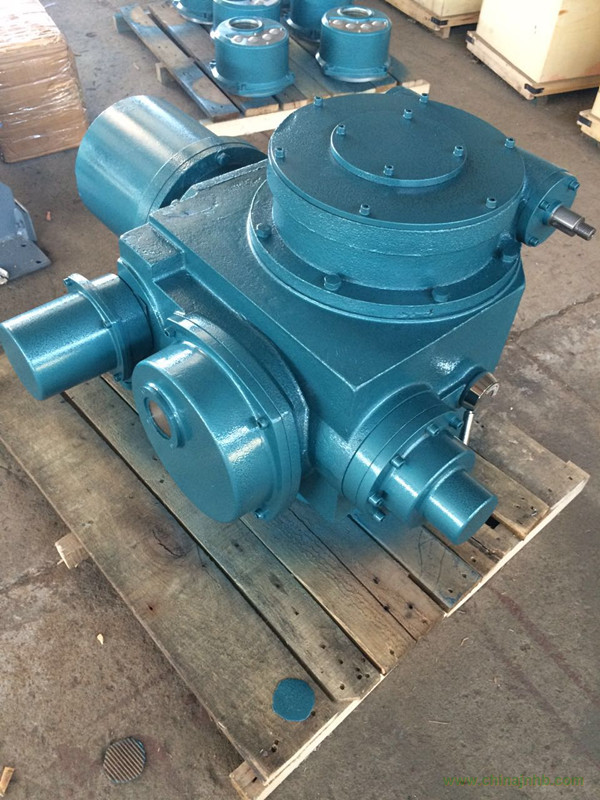

DZW45T-24W DZW30T-18W推力型電裝
多回轉推力型電動執行器也稱為多回轉推力型電動裝置，多回轉推力型電動頭，多回轉推力型電動執行器，是閥門實現開啟、關閉或調節控制的驅動設備。該電裝適用于風門、擋板門、風閥等。
多回轉推力型電動執行器工作環境和主要技術參數
3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
3.2 工作環境：
3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
3.2.2 相對濕度：≤95%（25℃時）。
3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。
3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。
3.4.1 型號規格和主要性能參數見表1
表1
|
型號規格
|
公稱轉矩（N·m）
|
公稱推力（KN）
|
zui大閥桿直徑
|
zui大轉圈數（圈）
|
手動
速比
|
輸出轉速（r/min）
|
電機功率（KW）
|
參考重量（Kg）
|
|
Z5
|
50
|
20
|
28
|
60
|
1:1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1:1
|
24/36
|
0.25/0.37
|
45
|
|
Z15
|
150
|
24/36
|
0.37/0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1:1
|
18/24
|
0.37/0.55
|
55
|
|
Z30
|
300
|
18/24
|
0.55/0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
(20:1)
|
24/36
|
1.1/1.5
|
110
|
|
Z60
|
600
|
24/36
|
1.5/2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1:1
(25:1)
|
24/36
|
2.2/3
|
139
|
|
Z120
|
1200
|
24/36
|
3/4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5:1
|
18/24
|
4/5.5
|
250
|
|
Z250
|
2500
|
18/24
|
5.5/7.5
|
255
|
|
Z350
|
3500
|
700
|
80
|
150
|
20:1
|
18/24
|
7.5/10
|
330
|
|
Z500
|
5000
|
18/24
|
10/15
|
350
|
注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10
3.4.2電機技術參數見表2
表2
|
功率KW
|
0.12
|
0.25
|
0.37
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
4
|
5.5
|
7.5
|
10
|
15
|
|
電流A
|
0.57
|
1.03
|
1.38
|
2.2
|
2.62
|
4
|
4.12
|
5.25
|
7.9
|
8.87
|
12.05
|
15.6
|
20.5
|
26.6
|
四、安裝、拆卸及注意事項
4.1本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
4.2安裝時應保證維修檢查人員拆卸各部件所需的空間；
4.3安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；
4.4與閥門連接的螺栓不得低于8.8級；
4.5當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
4.6當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；
4.7安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
4.8視窗不得與硬物碰撞；
4.9本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；
4.10閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。
