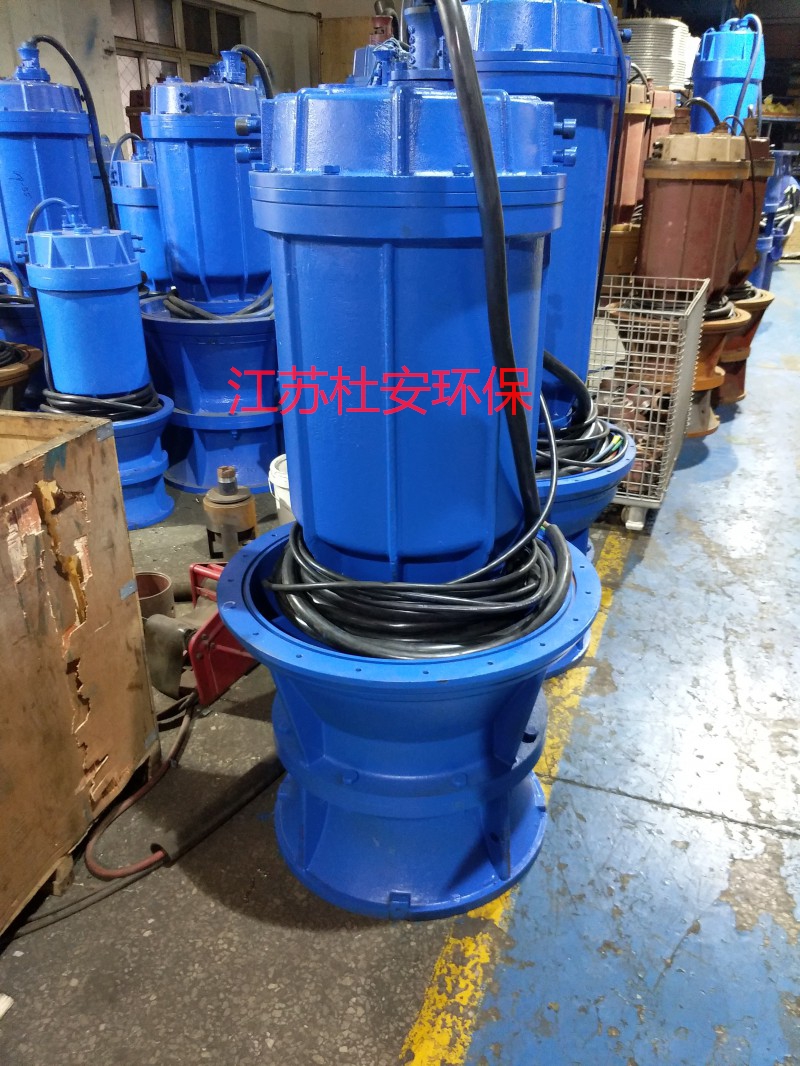

350ZQB-70潛水軸流泵 配套井筒、拍門、三通

潛水軸流泵報價  軸流潛水泵

潛水軸流泵選型

潛水軸流泵工作原理結構

軸流泵是流量大、揚程低、比轉數高的葉片式泵，軸流系的液流沿轉軸方向流動，但其設計的基本原理與離心泵基本相同。
軸流泵的主要零件有進水管、葉輪、導葉、出水管、泵軸、軸承和軸封等。軸流泵按主軸的安裝方式分有立式、臥式和斜式三種。
1. 進水管
喇叭管為中小型立式軸流泵的吸水室，用鑄鐵制造，它的作用是把水以較小的損失均勻地引向葉輪。喇叭管的進口部分呈圓弧形，進口直徑約為葉輪直徑的1.5倍。在大型軸流泵中，吸水室一般做成流道的形式。
2. 葉輪
葉輪是主要的工作部件，由葉片、輪縠、導水錐等組成。
軸流泵的葉片呈扭曲形裝在輪縠上。根據葉片調節的可能性分為固定式、半調節式和全調節式三種。固定式的葉片和輪穀成一體，葉片的安裝角度是不能調節的。半調節式的葉片用螺母拴緊在輪鞍上，在葉片的根部刻有基準線，而在輪縠上刻有幾個相應安裝角度的位置線。葉片不同的安裝角度，其性能曲線將不同，使用時可根據需要調節葉片安裝角度。半調節式葉輪葉片需要停機并拆卸葉輪之后，才能進行調節。全調節式的葉片是通過機械或液壓的一套調節機構來改變葉片的安裝角。它可以在不停機或只停機而不拆卸葉輪的情況下，改變葉片的安裝角。
3. 導葉
導葉位于葉輪上方的導葉管中，并固定在導葉管上。它的主要作用是消除流體的旋轉運動，減少水頭損失。同時可將流體的部分動能轉變為壓能。
4. 軸和軸承
中小型軸流泵泵軸是實心的。對于大型軸流泵，為了布置葉片調節機構，泵軸做成空心的。軸腔內安置有操作油管或操作桿。
軸流泵的軸承按其功能可以分為三類：徑向軸承、推力軸承和導軸承。推力軸承用于承受泵運行過程中產生的軸向力。徑向軸承導軸承主要用來承受轉動部件的徑向力，起徑向定位作用。導軸承裝在導葉錐體中，用于減小軸的擺動，導軸承常用介質潤滑或外沖洗液潤滑。
5. 軸封
軸流泵可根據應用場合的要求配置填料或機械密封，與離心泵軸封相似。
6. 泵殼
軸流泵的泵殼呈圓筒形，由于其中有固定導葉，故稱導葉式泵殼。導葉裝在葉輪后面，呈圓錐形，內有多片導葉。軸流泵的出水道是一彎管。中小型軸流泵的進水道多采用喇叭形短管，而大型軸流泵則多采用肘彎形或鐘形進水道。

潛水軸流泵的性能特點
1. 軸流泵適用于大流量、低揚程。
2. 軸流泵的H-V特性曲線很陡，關死揚程(流量Q=0時)是額定值的1.5~2倍。
3. 與離心泵不同，軸流泵流量愈小，軸功率愈大，因此應開閥啟動。
4. 高效操作區范圍很小，在額定點兩側效率急劇下降。

5. 軸流泵的葉輪一般浸沒在液體中，因此不需考慮汽蝕，啟動時也不需灌泵。

，雨水泵站排水泵，潛水軸流泵

潛水軸流泵的工作是以空氣動力學中的升力理論為基礎的。當葉輪高速旋轉時，泵體中的液體質點就會受到來自葉輪的軸向升力的作用，使水流沿軸向方向流動。
軸流泵外型很像一根水管，泵殼直徑與吸水口直徑差不多。軸流泵按泵軸的工作位置可以分為立軸、橫軸和斜軸三種結構形式。由于立軸泵占地面積小，軸承磨損均勻，葉輪淹沒在水中，啟動無需灌水，還可以采用分座式支承方式并且能將電機安置在較高位置上，以防被水淹沒，因此大多數軸流泵都采用立式結構。圖2-9(a)所示為立式半調(節)式軸流泵的外形圖，圖l—20(b)所示為該泵的結構圖，其基本部件由吸人管1，葉輪(包括葉片2，輪轂體3)，導葉4，泵軸8，出水彎管7，上下軸承5、9，填料盒l2以及葉片角度的調節機構等組成。

杜安環保潛水軸流泵配套控制柜電控柜：

1、自耦減壓起動柜 9.2KW-410KW

自耦減壓起動柜：啟動時，沖擊電流小，降壓小，由于該啟動柜沖擊電網，不適用于頻繁啟動。

2、軟啟動柜       2.2KW-410KW

軟啟動柜：啟動時電流小對電網無沖擊力，可用于頻繁啟動，具有缺相，過載保護功能。

3、變頻起動柜     7.5KW-500KW

變頻啟動柜：功能全，不同的規格具有短路、缺相、三相不平、過載、缺水的保護功能。

成套設備供貨范圍：

江蘇杜安環保350ZQB-70排水泵站排水泵1臺、使用說明書1份、產品合格證1份、用戶意見書1份、保修卡1份、安裝附件1份（全部木箱包裝）。

安裝附件由客戶選配。（含井筒、三通、拍門）

木箱包裝，內含產品合格證、產品使用說明書和防偽標志。

汽車運輸，按客戶指定地點，送貨上門。

  質保：18個月

如有需要，請與我們聯系，歡迎與我們聯系對產品報價及業務洽談。
