PT-3F-J系列三相調節型控制模塊

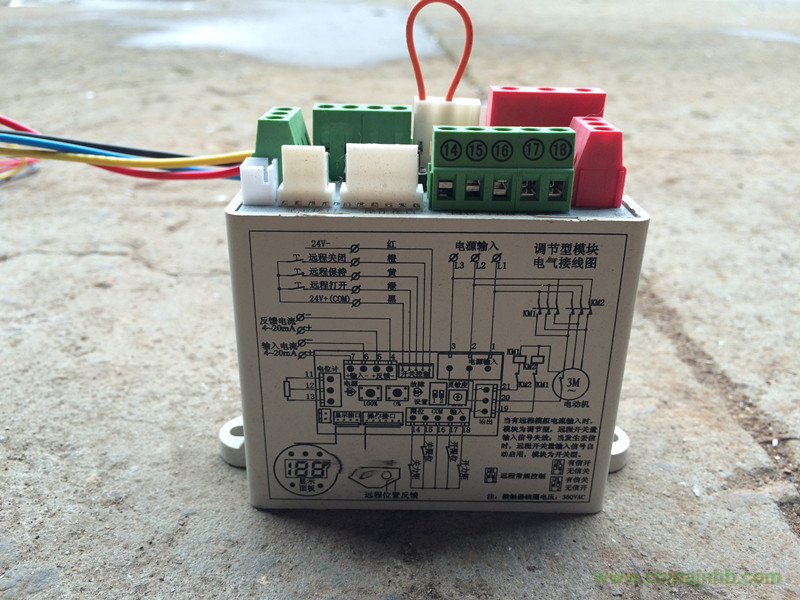

PT-3F-J系列三相調節型控制模塊尺寸很小，它以AC380V三相交流電作為電源，接受來自PLC、DCS系統或其它控制器的DC4~20mA信號，配接控制電機正、反轉的小型三相交流接觸器，控制執行器進行閥位調節，適用于不頻繁動作的場合。PT-3F-J型控制模塊采用先進的混合集成電路，包含完整的保護功能。
PT-3F-J系列三相調節型控制模塊主要技術特點
1，輸入電壓范圍：AC340V～420V。
2，三相三線制、三相四線制均適用。
3，可自動校正三相電源的相序而正確執行對閥門的開、關控制，用戶可隨意接入電動執行器的三相電源。
4，輸入/輸出信號通道均經過光電隔離（可承受2000V浪涌電壓）。
5，位置反饋4～20mA信號負載電阻：50Ω～700Ω,精度：0.5%；三電位器調節技術可一次調好4～20mA反饋信號，大大簡化調節過程。
6，正作用/反作用選擇通過模塊上的撥碼開關完成。
7，可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。
8，若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼選擇使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。
9，工作溫度范圍：-20℃～+65℃。
|
端子序號
|
接線端子含義
|
|
1
|
380V交流電源輸入
|
|
2
|
380V交流電源輸入
|
|
3
|
380V交流電源輸入
|
|
4
|
反饋電流（4-20mA）“-”
|
|
5
|
反饋電流（4-20mA）“+”
|
|
6
|
控制電流（4-20mA）“-”
|
|
7
|
控制電流（4-20mA）“+”
|
|
8
|
閥位電位器電源端
|
|
9
|
閥位電位器中心抽頭
|
|
10
|
閥位電位器接地端
|
|
11
|
電機開
|
|
12
|
公共端
|
|
13
|
電機關
|
