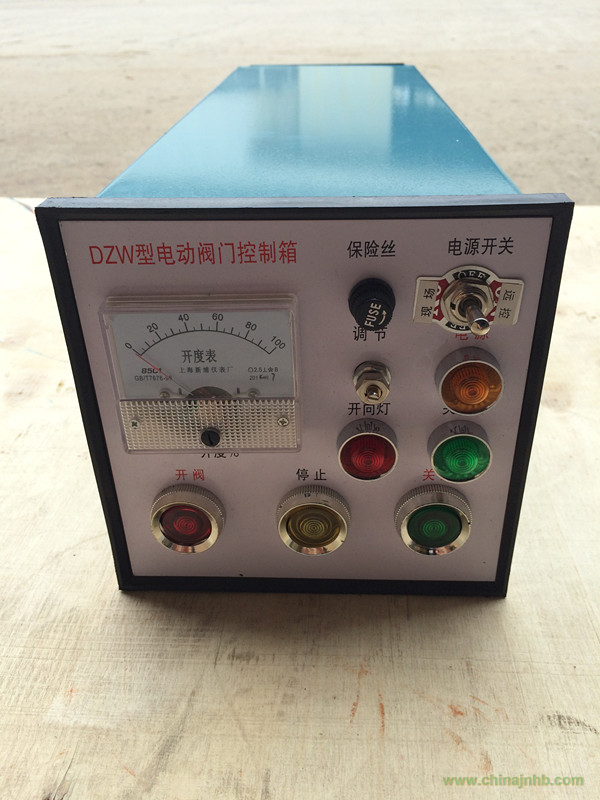

DKX-C-K-10抽屜式閥門電控箱控制箱
一．簡介
DKX型電動閥門防爆控制箱（簡稱控制箱）是操作電動閥門的控制設備，主要用于選配DZW系列電動裝置的電動閥門，可供就地操作。
二．規格
DKX型電動閥門控制箱按“95”典設線路設計，常規提供的控制箱為掛壁式，也可按用戶的需要特殊供貨。
型號的阿拉伯?dāng)?shù)字部分和電動裝置的規格相對應。
例：DKX-10配DZW電動裝置電流負載最大為10A
DKX-20配DZW電動裝置電流負載最大為20A
三． 使用
首先，按照電動裝置使用說明書做好通電前的調試準備工作，再按照控制箱電氣原理圖和電動裝置接線圖接線，經檢查無誤后，接通電源。這時如紅燈RD和綠燈GN均亮，表示電動閥門處于中間位置，檢查電機相序正確后，操作開向按妞SO，開到位電動裝置應停止工作，此時紅燈RD亮，綠燈GN滅，表示閥門處于全開位置；操作關向按妞SC，關到位時電動裝置應停止工作，此時紅燈RD滅，綠燈GN亮，表示閥門處于全關位置。在開啟過程中，紅燈RD閃亮，綠燈GN常亮；而在關閉過程中，綠燈GN閃亮，紅燈RD常亮。
開度指示器的調試：調節電動裝置內開度指示器上的電位器W1和位于控制箱內的電位器W2，使開度表在電動閥門處于全關位置時指示為0，全關位置時滿度指示。
規格型號
|
額定電流(A)
|
電機功率（KW）
|
抽屜式DKX-C
|
10
|
0.09-3
|
壁掛式DKX-G
|
防爆式DKC-GB
|
20
|
4-7.5
|
電 源：常規三相380V（50Hz）三相四線制；特殊220V（50Hz）單相
環境溫度：-20℃~+60℃
相對濕度：≤80%（25℃時）。隔爆型≤95%
防護類型：普通型、戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型防爆標志為dⅡBT4，用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的性氣體混合物。（詳見GB3836.1）
防護等級：隔爆型防防等級為IP55
DKX型閥門電動裝置電器控制箱是電動閥門的電氣操作部件，是電動裝置配套使用的電氣控制箱，用于對電動閥門的單獨控制或集中控制。
產品型號：（戶內型抽屜式）DKX-C-K-10/20/40
（戶內型掛壁式）DKX-G-K-10/20/40
（戶外型掛壁式）DKX-GW-K-10/20/40
（防爆型）DKX-GB-10/20
（戶外型不銹鋼）DKX-GW-P-10/20
（戶內型掛壁式一控二）DKX-G-K-10/20/40
（防爆型一控二）DKX-GB-10/20
結構形式：C.抽屜式，G.掛壁式，W.戶外式
外觀形式：普通鋼板，加厚鋼板，不銹鋼類
控制形式：一控一、一控多
