NT5-G80F直線共軛內嚙合齒輪泵
NT5-G80F直線共軛內嚙合齒輪泵

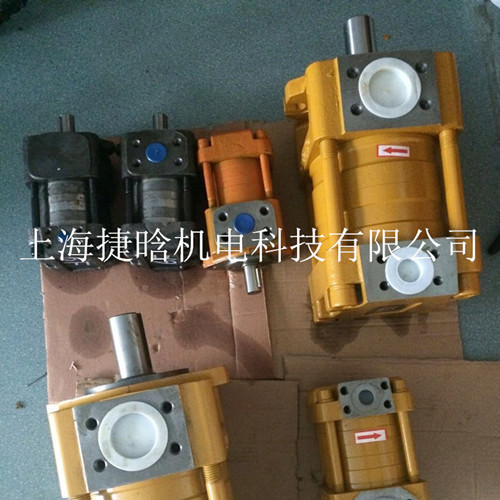

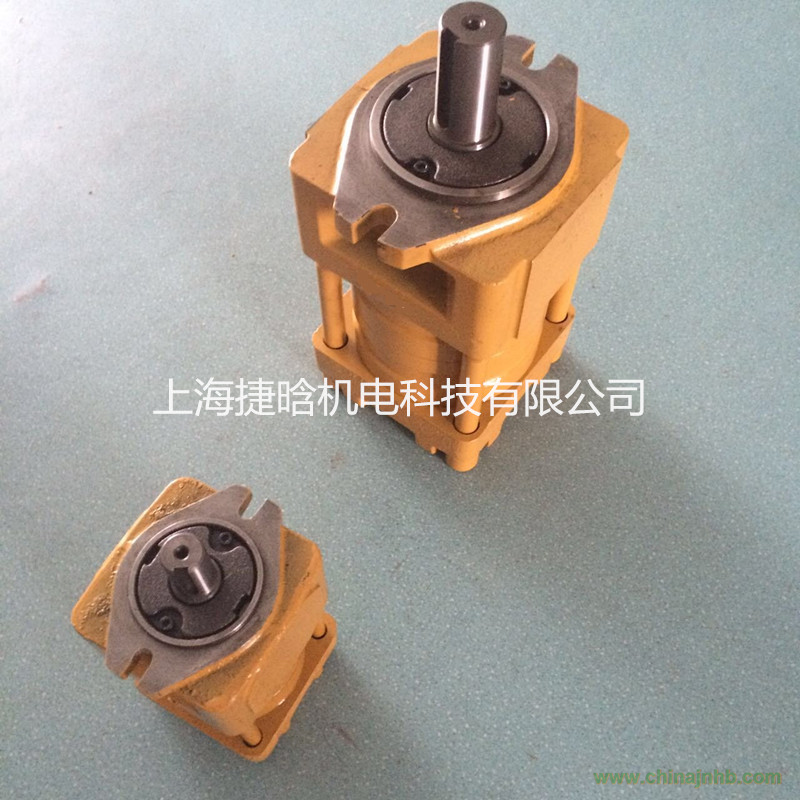

產品展示 :
一、概述
直線共軛內嚙合齒輪泵是一種設計新穎,能在高壓、高速、大功率工作條件下低噪聲工作的液壓動力源.
特點:
1、低噪聲
NT系列直線共軛內嚙合齒輪泵采用特殊齒形使其齒輪接觸平滑,達到靜音運轉。NT泵使用時聲音極低,即使在高速運轉時,其聲音仍平穩平和。
2、長壽命
NT系列泵能在25MPa高壓運轉時,形成油膜保護零件不受磨損,使泵具有長壽命。
3、高壓無壓力脈動
NT系列直線共軛內嚙合齒輪泵采用特殊齒形使其運轉時幾乎無困油,從而能達到高壓并消除壓力脈動,可以作為系統精密控制之動力源。
NT系列內嚙合齒輪泵現已在工程機械、自動化設備、鍛壓、叉車、注塑機、船舶、壓磚機、彎管機、折彎、剪板機床等廣泛領域使用。
二、型式編號表示
三、型號分類

四、出油口位置說明
1.進出油口相對位置可作調整
2.進出油口位置在同一平面時,即相對位置成0°,可用數字” 1”來表示,以此為基準,從軸端方向看進油口位置固定不變,出油口位置順時針旋轉90°即相對位置成90°,可用數字” 2”表示.依此類推,數字” 3”表示相對位置成180°數字” 4”表示相對位置270°
3. NT2、NT3系列進出油口位置共有0°, 180°兩種.NT4、NT5系列進出油口位置共有0°, 90°, 180°, 270°四種
4.油泵出廠時已根據用戶需要調整好進出油口相對位置,用戶不得擅自改變油口位置
五、外形尺寸

六、油泵電機組(內軸式)
特性:
1.電機是內軸式,可與相對應的泵直接相配,無需聯軸器,從而減小安裝空間,裝配方便
2.電機的配合面加工精度高,和泵相配同軸相配,無需專業人士安裝,運轉平穩,噪音低,發熱量小.
特別聲明:
1.必須注意油泵回轉方向,點動查看電機轉向,如轉向錯誤,馬上停止,更正電機轉向,如任其繼續轉動將使油泵磨損燒毀.
2.油泵電機組需要量特殊定貨.
七、性能表


八、性能表說明
1.功率和流量/表中值以40cst油品為基準
A.功率:
(1)電機使用功率由實際工況決定,請預留電機電流量的上下限空間.額定壓力在1/2以下:±10%;額定壓力在1/2以上:±3%
(2)液壓油粘度過高會使油泵內部粘性摩擦增大,導致電機使用功率增大,請參照(高粘度油品所使用功率修正)
B.流量
表中流量為最低值,當壓力油溫恒定時,液壓油粘度增大,可減少油泵內部泄漏,流量會增大,反之,則減少.
2.高粘度油品所用功率修正:
九、使用和維護
泵的使用
1.油泵進出口的法蘭連接螺栓必須擰緊,以免吸入空氣或漏油
2.液壓系統應設置小于25μ的精油濾
3.油泵進口需設置小于100μ油濾,油濾公稱流量不小于泵流量的二倍
4.油泵自吸高度不超過500mm(或進口真空度不超過0.03Mpa).若采用供油方式供油,供油壓力不得超過0.5Mpa,否則需要改用耐壓油封.
5.工作時軸轉向必須同泵體上轉向標記一致,傳動軸不得承受徑向載荷.
6.油泵安裝機架要有足夠剛度,安裝時原動機通過彈性聯軸節與油泵相連,原動機軸對油泵軸的同軸度和安裝平面跳動均不得大于0.1mm.
7.首次使用或長期停機后再使用承載前應先空轉10分鐘以上.
8.不允許帶負載起動或停機
9.正常工作油粘度范圍20-300cst,推薦工作油液粘度20-54cst.
10.最高持續工作油溫不大于60oC,在此溫度下油粘度不得小于20cst.
11.油泵最高壓力工況時,每分鐘持續時間不得超過20秒.
泵的維護
1、用戶購回油泵后,如不及時使用,應將內部注入防銹油,并將外露加工表面涂防銹油脂,然后蓋好防護蓋,妥善保存。
2、安全閥調節壓力不應過高,一般為泵額定壓力的1.25倍。
3、保持油溫在10-60℃范圍內,尤其避免高溫連續運轉,否則油泵壽命將大大縮短。必要時設置加熱器和冷卻裝置。
4、保持正常油面高度。應在油箱中設置油面計,以便經常觀察和補油。
5、要定期檢查油液性能,達不到規定要求時要及時予以更換,并清洗油箱。
6、濾油器應經常清洗,以保證油液吸入通暢。
7、油泵工作一段時間后,(由于振動)安裝螺釘或進出油口法蘭螺釘有可能松動,要注意檢查,并擰緊防松。
8、系統液壓沖擊力最大值不得超過14Mpa.
9、選用正確的液壓油,必須知道油箱中油液工作溫度和環境的溫度的關系。
十、故障與排除
