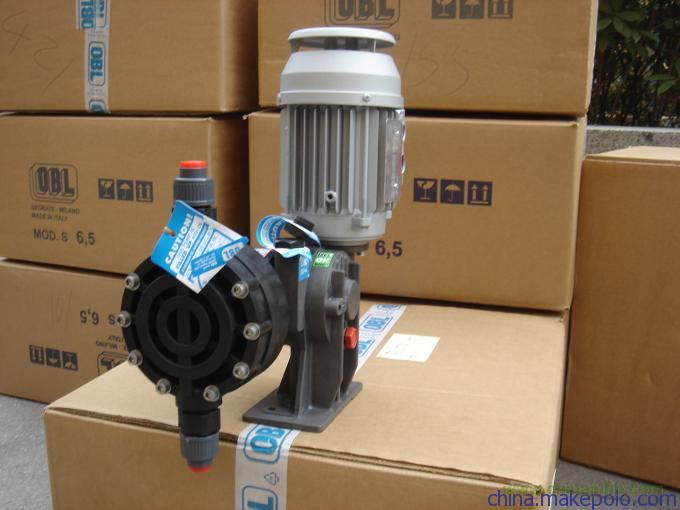

意大利OBL機械隔膜式加藥泵
隔膜式,經濟型,耐用且結構緊湊的計量泵.
機械隔膜工作時即具有活塞泵一樣的沖程排量同時又將流程端液體與機械傳動系統隔離.
泵的構件少,便于維修和保養
OBL獨特的機械隔膜設計(已獲專利),確保了輸送流量與沖程比例間的線性關系.流量實
際上并不受工作壓力變化的影響.
OBL獨特的抗壓隔膜使泵具有無泄漏的特點.
高度的工作安全性
彈簧復位機制
流量：15 l/h 沖程長度：2mm,4mm
背壓：7 Bar，流量：1520升/時
經濟且堅固的小型機械隔膜式計量泵。
彈簧歸位式、鋁合金機殼、PP 材質泵頭（強化玻璃球珠）。
內部結構簡單，維護較容易。
獲得專利的機械隔膜設計，確保了流量線性的輸出，且不易受工作壓力變化的影響。
無論是停機或運轉中，透過微調旋鈕皆可實現平滑且線性的流量調節。
高抗壓能力的隔膜、無泄漏的連接方式、沒有外部活動的零件，提高了工作的安全性。
意大利OBL計量泵 絮凝劑加藥泵，緩蝕劑投加泵，耐酸堿計量泵，耐腐蝕計量泵，全進口計量泵，循環水處理投加泵，污水加藥泵，高精度計量泵，大流量計量泵，高壓力計量泵。
北京 | 天津 | 河北| 內蒙古 | 遼寧 | 吉林 | 黑龍江 | 河南 | 西藏 | 陜西 | 甘肅 | 青海 | 寧夏 | 新疆| 上海 | 江蘇 | 浙江 | 安徽 | 福建 | 江西 | 山東 | 山西| 湖北 | 湖南 | 廣東 | 廣西 | 海南 | 重慶 | 四川 | 貴州 | 云南
壓力流量表
|
型號
|
沖程次數
（次/分鐘）
|
最大流量
（升/時）
|
最大背壓
（Bar）
|
接頭尺寸
|
|
螺紋
|
法蘭
|
|
3PH
|
1PH
|
PP
|
A
|
PP
|
A
|
|
M11PP
|
36
|
11
|
12
|
12
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M16PP
|
50
|
16
|
12
|
12
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M23PP
|
70
|
23
|
12
|
12
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M31PP
|
95
|
31
|
10
|
10
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M50PP
|
155
|
50
|
10
|
10
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M75PP
|
70
|
75
|
8
|
8
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M101PP
|
95
|
101
|
8
|
8
|
3/8”BSPF
|
DN15-1/2”ANSI
|
|
M120PP
|
115
|
120
|
7
|
7
|
3/8”BSPF
|
1/2”BSPF
|
DN15-1/2”ANSI
|
|
M155PP
|
155
|
155
|
7
|
7
|
3/8”BSPF
|
1/2”BSPF
|
DN15-1/2”ANSI
|
|
M102PP
|
36
|
35
|
10
|
10
|
3/4”BSPF
|
|
D20 3/4”ANSI
|
|
M131PP
|
50
|
132
|
10
|
10
|
3/4”BSPF
|
3/4”BSPF
|
D20 3/4”ANSI
|
|
M201PP
|
70
|
197
|
10
|
10
|
3/4”BSPF
|
3/4”BSPF
|
D20 3/4”ANSI
|
|
M261PP
|
96
|
260
|
10
|
10
|
3/4”BSPF
|
3/4”BSPF
|
D20 3/4”ANSI
|
|
M321PP
|
115
|
320
|
10
|
10
|
3/4”BSPF
|
3/4”BSPF
|
D20 3/4”ANSI
|
|
M421PP
|
155
|
420
|
10
|
10
|
3/4”BSPF
|
3/4”BSPF
|
D20 3/4”ANSI
|
|
M150PP
|
36
|
150
|
5
|
5
|
1”BSPF
|
1”BSPF
|
DN25 1”ANSI
|
|
M190PP
|
50
|
200
|
5
|
5
|
1”BSPF
|
1”BSPF
|
DN25 1”ANSI
|
|
M301PP
|
70
|
300
|
5
|
5
|
1”BSPF
|
1”BSPF
|
DN25 1”ANSI
|
|
M431PP
|
95
|
435
|
5
|
4
|
1”BSPF
|
1”BSPF
|
DN25 1”ANSI
|
|
M521PP
|
115
|
520
|
5
|
4
|
1”BSPF
|
1”BSPF
|
DN25 1”ANSI
|
技術參數
|
最大背壓
|
12~7 Bar
|
|
最大流量
|
11~50 升/時（沖程長度 2mm） 50~520升/時（沖程長度 4mm）
|
|
電機
|
三相，功率：0.2/0.3kW、230/400V，電極數：4 極，法規標準：IP-55、I.CL.F、S1、IEC 34-1
單相，功率：0.24/0.37kW、230V，電極數：4 極，法規標準：IP-55、I.CL.F、S1、IEC 34-1
|
|
凈重
|
10~25 公斤
|
|
沖程調整
|
手動：微調旋鈕（1）刻度 0~10 對應流量 0％~100％
（2）建議流量調整范圍為 10％~100％（此范圍精密度±2％）以下為遠程控制裝置（選配）
（1）電動：Z 型電子驅動裝置，可接收外部訊號
（電流：-4~20mA、0~20mA、20~4mA、0~10V）、（脈沖：-0.2~2Hz、-1.5~30Hz）
（2）氣動：W 型氣動裝置（氣壓 3~15psi）
（3）RS-485 通訊協議
|
|
泵頭
|
PP 材質（可換為不銹鋼）
吸入及吐出接口可選螺紋或法蘭（選配） 最大自吸高度：1.5 米
最高藥液溫度：PP 45℃、不銹鋼 90℃
|
