智能防雷在線監測物聯平臺系統
系統概述：
智能防雷在線監測物聯平臺系統
系統概述：

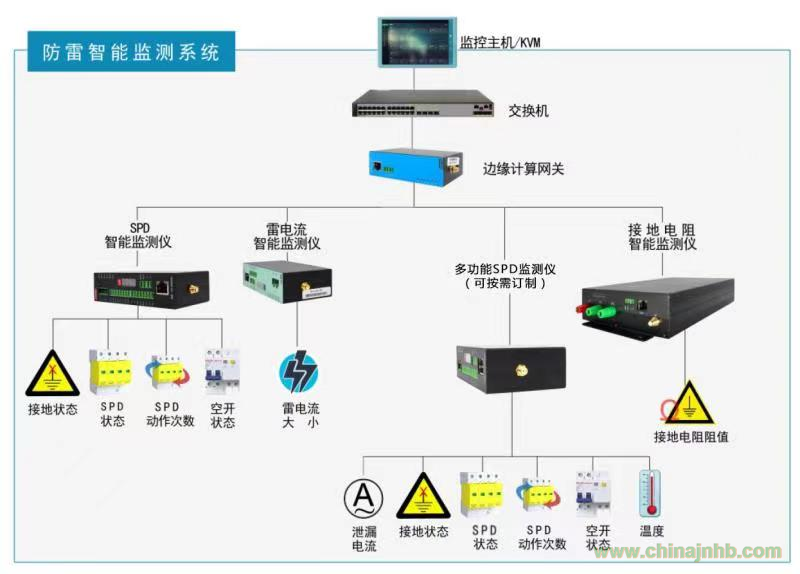

智能防雷在線監測物聯平臺系統由終端監測設備、通信網絡、云端服務器、客戶顯示控制終端四個部分組成，如圖所示。終端監測設備用于釆集雷電波形、時間、峰值、極性、次數、防雷器工作狀態、漏電流、溫度、電壓、環境溫濕度、接地電阻等參數, 并將這些參數轉換成數字信號，通過有線網絡（RS485、 10/100M網絡等）或無線網絡（GPRS、433MHz/2.4G無線等）方式將信息傳送到云端服務器，云端服務器上部署數據庫服務器和監測服務器軟件系統。用戶終端可以部署在任意與云端服務器相連的網絡節點上，用戶可以通過安裝在各種智能終端上的監測軟件，采用有線或無線方式隨時從云端服務器獲取監測數據，并對終端設備進行控制。當終端監測設備數量多并集中布置時可使用智能雷電監測單元進行通信轉換，將網絡信號轉換為有線或無線的總線信號，便于系統布線施工和降低系統成本。
軟件介紹：
本軟件能夠?qū)崟r讀取由各個設備所發送回的雷擊次數、雷電波形、雷極性、雷電峰值、雷電電荷量、雷電單位能量、SPD工作溫升、電網電壓、SPD漏電流、SPD工作狀態、后備斷路器狀態等信息并將這些信息實時顯示在頁面中。可根據用戶的設定進行數據閥值設置、本機聲光報警、短信報警、遠端設備控制等功能。通過對數據的存儲實現了歷史數據査詢、報警數據査詢、數據統計等功能。該軟件還具備數據擴展功能，兼容氣象監測數據和雷電預警數據的讀取、存儲、查詢與統計。
軟件功能：
數據通訊：RS485組網、RJ45以太網通訊、AP433MHz/2.4G無線組網、GPRS無線組網
數據監測：SPD監測、雷電監測、接地系統監測
設置功能：地圖節點報警、雷電數據統計、實時數據查看、歷史報警數據查看、報警門限設置、報警
設置、報表統計、用戶權限設置
采集模塊：
采集模塊具備五路開關量狀態監測功能，可對SPD的工作狀態、后備斷路器狀態以及其他設備的開關量狀態進行監測 ，可實時了解設備的工作狀態。產品即可組網使用，也可獨立使用，由本機所提供的液晶屏查詢監測狀態。
智能防雷監測模塊：
該產品具備雷擊次數記錄功能，可記錄SPD泄放雷擊次數。產品即可組網使用，也可獨立使用，由本機所提供的液晶屏查詢監測的數值、狀態。并可通過遠程通信或本地按鈕的方式對累計雷擊次數進行清零。
智能防雷監測模塊：
該產品具備雷擊次數記錄和五路開關量狀態監測功能，除記錄SPD泄放雷擊次數外，還可對SPD的工作狀態、后備斷路器狀態 和其他設備的開關量狀態進行監測，可實時了解設備的工作狀態。產品即可組網使用，也可獨立使用，由本機所提供的液晶屏查 詢監測的數值、狀態。并可通過遠程通信或本地按鈕的方式對累計雷擊次數進行清零。
智能防雷監測模塊：
該產品具備雷擊次數記錄、兩路開關量狀態監測和兩路溫度測量功能，除記錄SPD泄放雷擊次數外，還可對SPD的工作狀態、 后備斷路器狀態和SPD的工作溫升進行監測，不但可實時了解設備的工作狀態，還可通過溫度測量初步的了解SPD的老化情況。 產品即可組網使用，也可獨立使用，由本機所提供的液晶屏查詢監測的數值、狀態。并可通過遠程通信或本地按鈕的方式對累計雷擊次數進行清零。
