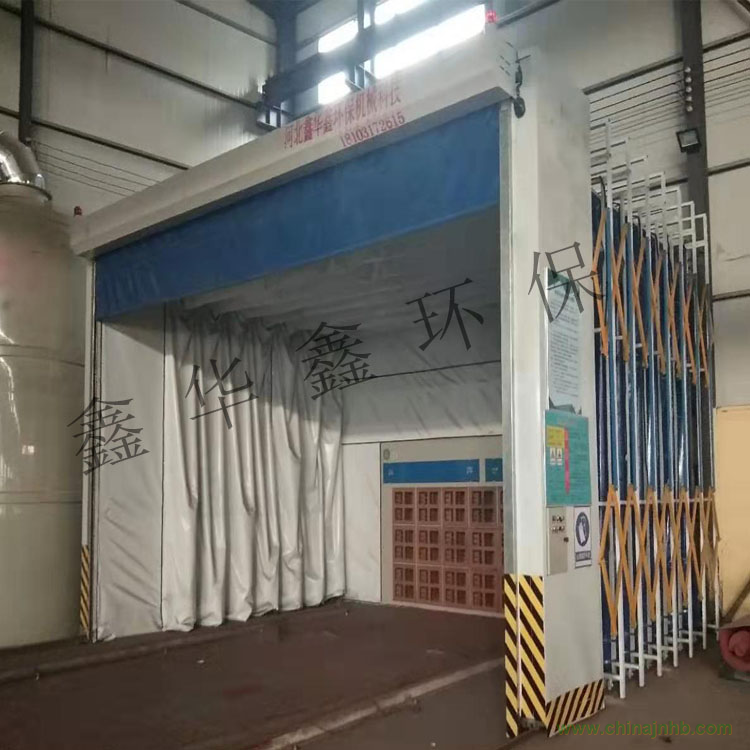

伸縮式噴漆房由伸縮式噴漆房和干式噴漆柜兩部分組成。其長寬高可以根據客戶要求設計和制作。伸縮式噴漆房通稱伸縮房。

伸縮式噴漆房的結構包括伸縮移動房體、伸縮軌道、照明系統、伸縮警示系統、電控系統組成。

伸縮式噴漆房體由驅動龍門架、從動伸縮架、伸縮連桿組成。

伸縮房前部為伸縮龍門架結構，兩端的龍門架立柱下部為驅動小車，左右各一套，分別安裝了驅動裝置，帶動主動輪拖動龍門架在軌道上做伸展或收縮運動。龍門架的動力通過伸縮連桿傳遞給后面的從動伸縮架，帶動從動伸縮架的從動輪在軌道上跟隨龍門架做伸展或收縮運動。

伸縮軌道一般采用工作面寬度為20mm的輕型軌道。

照明系統由多根LED燈管組成。LED等本身具有防爆性能。

伸縮警示系統由安裝于龍門架橫梁中間上部的和貼覆于驅動小車上的黑黃相間的警示紙組成。當伸縮房做伸縮運動時，閃爍并鳴笛。伸縮房停止運動時停止閃爍和鳴笛。

電控系統功能包括緊急停止旋鈕、伸展開關、收縮開關、停止開關、照明開關等，電控系統的電器元件安裝在一個電控箱內。

伸縮式噴漆房是一種可以在使用時，可以自動展開形成封閉或半封閉的環保噴漆室，不使用時收縮合攏到一處的特殊環保噴漆室設備，他是先進噴漆室的設計理念及技術的集成，使用廣泛。伸縮噴漆室專門解決較大型工件移動運送困難而研制的實用型環保噴漆房,它可根據使用大小，任意調整，減少對工作產地的占用。無需設備專門的移動平臺，只需要配套車間的行車即可對工件進行周轉。

伸縮式噴漆房是高性能漆物過濾凈化設備，伸縮式噴漆房主要以干式為主，有些特別的噴漆房需求帶一個小水簾柜。這類噴漆房通常在空氣潔凈度、漆霧處理功率、廢氣處理功率、漆膜等級等方面需求均不高，適用于簡便噴漆、打磨、刮膩子等技術。伸縮移動噴漆房適應大型、移動困難工件噴烘漆懇求的新型涂裝設備。

特點：

1.采用伸縮移動房體解決了工件大，不易搬用的難題，實用性強。

2.便于作業空間的利用，從而作業視野開闊性大。

3.造價低，使用成本低。

4.裝有防爆照明系統，性能可靠。

5.采用雙輪定位限行驅動，避免倆側因累計誤差出現偏移現象。

伸縮式噴漆房操作規程：

一、操作者要經過嚴格培訓才能上崗工作。

二、操作前應將噴漆房和表干房清洗干凈，操作者要穿戴好勞動保護用品并衣著整潔才能進入工作區域。

三、要根據季節的變化做好伸縮移動噴漆房的清潔，如夏天蚊蟲較多，所以，需要時用殺蟲劑進行除去。

四、開機時應檢查風機是否能夠正常工作，檢查壓力和風機的聲音是否正常，如果有異常聲響需立即關機檢查，噴漆時要將表干房的大門關好。

五、噴漆時要準確控制噴槍噴漆的方向，較佳位置應在柵格欄上正對風口的位置，不要朝著表干房的方向噴漆。

六、非工作人員不能開關門，尤其是表干房的門。

七、通合環保伸縮移動噴漆房的主機外圍風口過濾棉要定期清洗，一般是一周一次，如果是精過濾棉清理時間可盡量延長，一般是每月一次，清理方式為風吹清理，嚴禁水洗。如果長時間疏于清理，則會造成過濾棉污染，無法正常送風，造成噴漆房內壓力下降，噴漆效果下降。

八、通合環保伸縮移動噴漆房的柵格欄一般不少于兩個月清理一次，嚴禁柵格欄堵塞，排風管道每三個月清理一次。

九、噴漆房水池內水深正常，一般為10—15cm，不能超過20cm。

十、進風口過濾棉與精細過濾棉如果污染很嚴重，就無需清理了，立即換即可。

十一、通合環保噴漆房的過濾棉不是可以無限清洗的，進風口的過濾棉一般一月換一次，精細過濾棉一般三個月換一次。

十二、水簾給水管每10天清理一次，嚴禁堵塞。

十三、通合環保伸縮移動噴漆房要做好防火工作，噴漆房操作者需要熟悉各類消防用品的使用方法，尤其是二氧化碳滅火器的使用，其次，工作區域嚴禁吸煙，嚴禁攜帶打火機、火柴等火災隱患物品，再次，伸縮移動噴漆房外圍5米內嚴禁明火作業。
