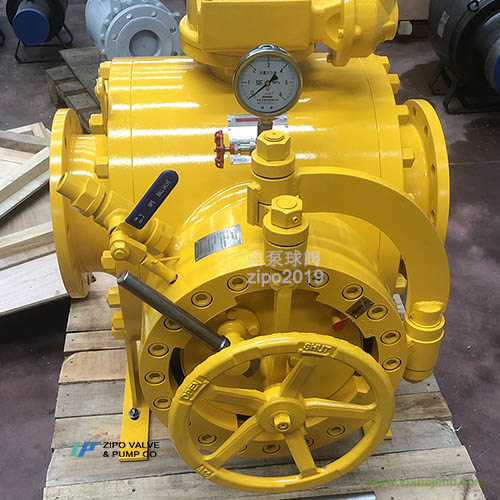

自貢自泵球閥PQ347F清管器收發球閥清管閥
在線服務：WEIXIN：180（8165）9672
或zipo2019; Q: 219(141)7589
咨詢或購買前，請用戶告知準確的口徑、壓力、介質、溫度、連接方式、操作方式、主體材質等參數。
清管閥(亦稱PIG 閥);清管閥是一種作為清管器(清管球、皮碗清管器、泡沫清管器等)發射或接收裝置的閥門，它同時也具有通用兩位式截斷球閥的功能。它廣泛應用于石油、化工、燃?xì)?、輸水、印染、食品等行業，是對管道進行施工、清潔、保養維護、檢測及管理的設備，使用清管閥并配合相應的清管器，可以更輕松地完成管道清潔、排空、隔離和按序輸送介質等工作。清管閥能夠替代傳統使用的以清管器收發筒等復雜的清管器發射、接受裝置。
C型是標準型PIG閥。它的球孔通道面積比管通內徑過流面積約大25%，以便使得清管器到達后(即停留在接收閥內時)輸送介質少量持續流動。
B型是一種帶旁通的PIG閥，在球體上垂直于球孔方向開設兩個橢圓形通道，其通流面積約為管子橫截面積的25% 。這種結構使得即便在發射或接收清管器時PIG閥也不會發生斷流。B型PIG閥不能當作截斷閥使用。
S型主要是隔離輸送介質用PIG閥。它的球孔面積比管子通流面積約大3%;并且在接收PIG閥的球孔內有一個附加密封，以便使得隔離清管器到達接收PIG閥時形成密封，獲得理想的隔離效果。更重要的是它能實現清管過程中對內浮頂罐浮盤的保護功能，從而避免事故。
設計標準: ASME B16.34, API 6D, GB, GOST, DIN, BS等
壓力溫度等級標準: ASME B16.34/ GB/T12224
結構長度標準: API 6D, ANSI B16.10, GB 12221, GOST,
DIN, BS/制造商標準/用戶要求
連接標準: 對焊BW（ASME
B16.25, ASME B31.8及其他標準）, 突面法蘭RF（ASME
B16.5，ASME B16.47，GB/JB/HG/GOST,
DIN等.）, 環形槽法蘭RTJ（ASME
B16.5，ASME B16.47，GB/JB/HG/GOST,
DIN等）, BW+PUP對焊加袖管（袖管管長度用戶限定）.
檢驗標準：API 6D/API 598/GB/T 13927及其他相關標準
防火標準：API 607/API 6FA/BS 6755
防靜電標準：API 608/BS 5351
抗硫標準：NACE MR. 0175等
泄露等級：軟密封：ISO 5208 A，金屬密封：ISO5208 C級以上，ANSI VI級
閥體結構：鍛鋼閥體/鑄鋼閥體，螺栓連接閥體
閥座結構：自泄壓/雙活塞效應閥座/上游自泄壓閥座下游雙活塞效應閥座（可選）
球體：浮動球/固定球，頂裝/側裝，實心，流道：全通徑/縮徑（可選） 閥桿防飛，可加長（可選）
密封：軟密封/金屬密封/復合密封（初級金屬密封+次級軟密封），防火防靜電，可選附件：注脂閥，放空閥，排污閥，鎖定裝置
常用材料：
閥體：碳鋼WCB/A105/LCB/LF2/不銹鋼CF8/304CF8M316/CF3/304L/CF3M/316L/F51/2205/合金鋼鍛件或者鑄件。
球體：碳鋼/不銹鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；
閥座支撐圈：碳鋼/不銹鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；
閥座：PTFE, RPTFE, VITON, NYLON, DEVLON,
MOLON, PEEK/密封面噴焊, 碳化鎢、司太立；
閥桿：不銹鋼/合金鋼/INCONEL等
產品優勢：用于管道清理。
常用型號：PQ347F，PQ347H，PQ347Y,
PQ367F, PQ367H, PQ367Y,
PQ947F，TQ947H， PQ947Y, PQ967F, PQ967H,
PQ967Y, PQ347F，PQ347H， PQ647Y, PQ667F, PQ667H,
PQ667Y
口徑范圍：2”(DN50)~ 30”(DN750) 壓力范圍：150LB(PN16)~2500LB(PN420)
操作方式：手柄、蝸輪、電動頭、氣動頭、液動頭、氣液聯動頭、電液聯動頭。
供貨單位：自貢自泵球閥水泵有限公司ZIPO
VALVE & PUMP CO., LTD
