隨著我國石油化工工業的迅速發展，防火安全問題日益突出。根據GBJ74-84《石油庫設計規范》和GB50160-92《石油化工企業設計防火規范》的規定，為確保油罐區的安全，油罐區防火堤的雨水排放和污水排放口均應設置排水隔油裝置。

LTYS-Ⅱ型截油排水閥A型 型號一覽

序號 規格型號 出口尺寸 備注
1 LTYS-Ⅱ-A-150 DN150 法蘭連接、垂直安裝
2 LTYS-Ⅱ- A-200 DN200 法蘭連接、垂直安裝
3 LTYS-Ⅱ- A-250 DN250 法蘭連接、垂直安裝
4 LTYS-Ⅱ- A-300 DN300 法蘭連接、垂直安裝
5 LTYS-Ⅱ- A-400 DN400 法蘭連接、垂直安裝
    說明：材質為主體不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼熱浸鋅。法蘭壓力為PN1.0MPa。



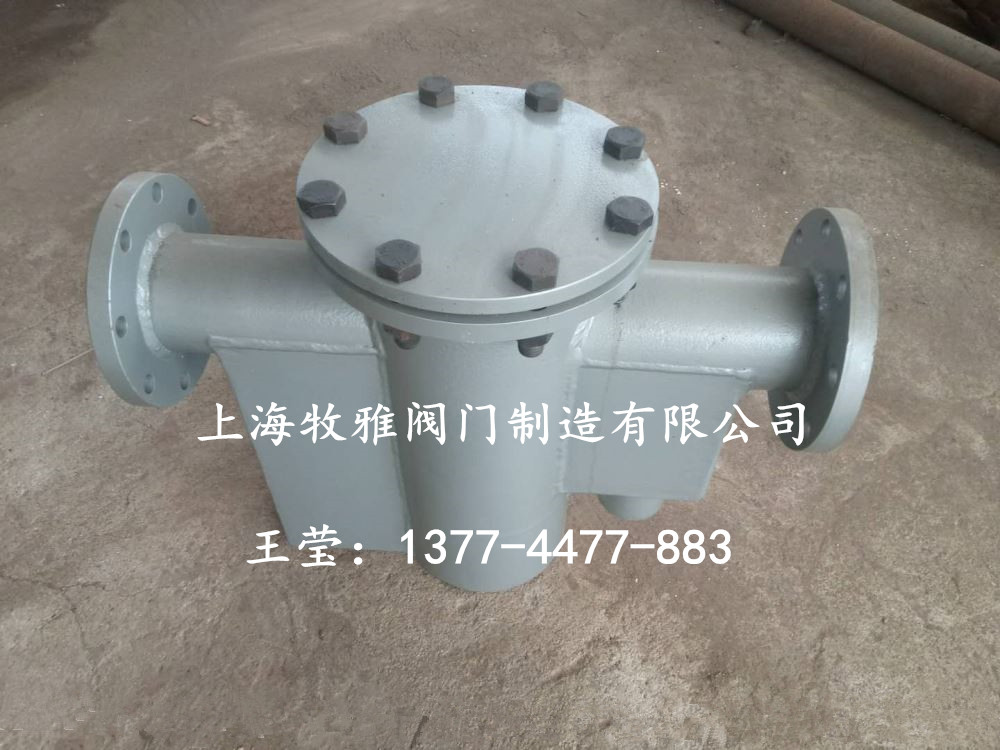

LTYS-Ⅱ型截油排水閥B型 型號一覽

序號 規格型號 出口尺寸 備注
1 LTYS-Ⅱ-B-150 DN150 法蘭連接、水平安裝
2 LTYS-Ⅱ- B-200 DN200 法蘭連接、水平安裝
3 LTYS-Ⅱ- B-250 DN250 法蘭連接、水平安裝
4 LTYS-Ⅱ- B-300 DN300 法蘭連接、水平安裝
5 LTYS-Ⅱ- B-400 DN400 法蘭連接、水平安裝
    說明：材質為主體不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼熱浸鋅。法蘭壓力為PN1.0MPa。


二、產品原理截油排水閥根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井中介質為油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。
當天氣干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質為油水混合物時，油水在沉砂井內分層，水在下部由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。因此，實現了儲罐庫區截油排水完全自動化。
三、產品特色1、排水能力大，型號齊全，主體為不銹鋼，抗腐能力強。轉動靈活，工作可靠，使用壽命長；
2、體積小、維修方便、不需補充水，冬季管理方便；
3、采用雙閥先導式結構，不需動力、因此安全。技術起點高，動作靈敏可靠；
4、在有油狀態下，將油截留在堤內。在無介質狀態下閥門自動關閉，確保油品油罐區安全。
該產品由浮體在介質中所受浮力的差異來實現控制。一般油品的密度范圍在0.71~0.96間，而水的密度為1。
四、應用范圍1、適用油品的范圍：本產品適用于油品≤970kg/m3的油品區。
附表：
油品名稱 密度 油品名稱 密度
汽油、航空汽油 0.74 輕柴油、中質燃料油、民用燃料油、原油 0.87
航空煤油 0.78 重柴油、重質燃料油、常壓重油、潤滑油 0.92
煤    油 0.87 減壓渣油、殘渣燃料油 0.95

2、 A型適合于一般地區安裝，B型適合于寒冷地區安裝。
3、功能：
1）在排放系統內無介質時，閥門關閉；
2）在排水系統內介質為水時（例如雨水），閥門開啟，雨水或污水及時排出；
3）在排放系統內介質為油品時（例如事故跑油時），閥門關閉，可以防止油品外泄而造成事故。
4、用途：
安裝在石化行業生產裝置，油品罐區的排水管道，起到截油排水作用。
5、LTYS-Ⅱ型自動截油排水器工作狀態示意圖：
 根據管道接口的朝向不同，LTYS-Ⅱ型截油排水閥分為兩種類型：A型和B型。
A型為接口法蘭垂直安裝，B型為接口法蘭水平安裝。
下列示例為LTYS-Ⅱ型截油排水閥A型的工作狀態示意圖：


五、截油排水閥的構造    根據管道接口的朝向不同，截油排水閥分為兩種類型：A型和B型。A型為接口法蘭垂直安裝，B型為接口法蘭水平安裝。
A型和B型工作原理相同，構造分別如下：

5.1 LTYS-Ⅱ型截油排水閥A型
LTYS-Ⅱ型截油排水閥A型由10個部件組成，

5.2 LTYS-Ⅱ型截油排水閥B型
LTYS-Ⅱ型截油排水閥型由10個部件組成：

六、安裝、調試與維修1、安裝注意事項：
1）截油排水閥連接形式為法蘭連接，法蘭為PN1.0Mpa
2）沉砂井中的雜物應清除干凈。
2、正常維護：
1）定期清除沉沙井的雜物；
2）定期清潔和檢查大、小閥門及不銹鋼浮桶絲堵的“O”形圈是否密封嚴密，并及時更換；
3）檢查浮桶的使用情況，保證正常運行。










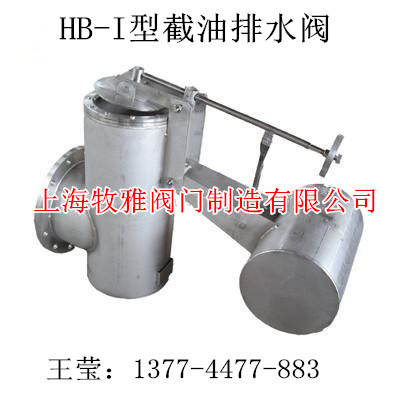

 HB-A型截油排水閥型號一覽表

序號

規格型號

出口尺寸

備 注

1

HB-A-150

DN150

法蘭連接、垂直安裝

2

HB-A-200

DN200

法蘭連接、垂直安裝

3

HB-A-250

DN250

法蘭連接、垂直安裝

4

HB-A-300

DN300

法蘭連接、垂直安裝

5

HB-A-400

DN400

法蘭連接、垂直安裝

 說明：材質為主體不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為

 碳鋼鍍鉻，閥體及法蘭為碳鋼熱浸鋅。法蘭壓力為PN1.0MPa。
