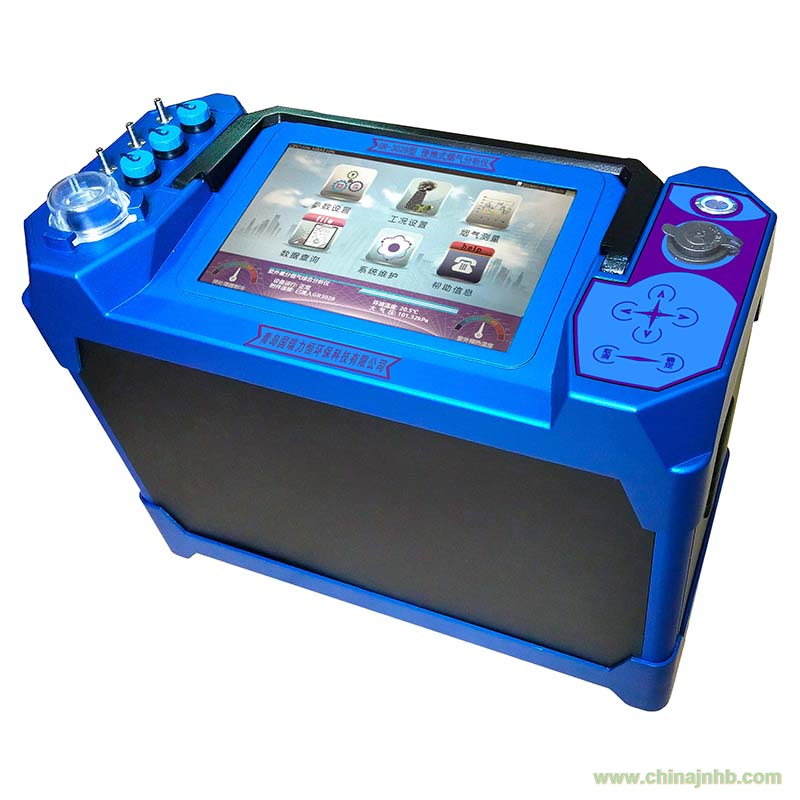

GR-3028型紫外煙氣綜合分析儀
1.產品概述
GR-3028型紫外煙氣綜合分析儀（以下簡稱分析儀）以紫外差分吸收光譜技術為核心的光學煙氣分析儀，儀器主要用于排氣管道中有害氣體成分的測量，廣泛應用于環境監測以及熱工參數測量等部門。該分析儀采用紫外差分吸收光譜技術和化學計量學算法測量煙氣中的SO2，NO，NO2，O2，CO，CO2等氣體的濃度，測量數據不受煙氣中水蒸氣影響，具有測量精度、交叉干擾少、響應時間快、可靠穩定、使用壽命長等特點，特別適合超低排放、高濕低硫工況測量。分析儀采用高性能長壽命脈沖氙燈、耐腐蝕吸收池、進口高分辨光譜儀、傳感器及新材料領域的高新技術，竭力為用戶提供一臺質量可靠、性能穩定的高品質儀器。
2.適用范圍
a）
各種鍋爐、工業爐窖的SO2、NOx等有害氣體的排放濃度、折算濃度和排放總量的測定。
b）
煙道排氣參數（動壓、靜壓、煙溫、流速、標干流量等）的測定。
c）
煙氣含氧量、空氣過剩系數的測定。
d）
煙氣連續測量儀器測量準確度的評估和校準。
3.采用標準
GB/T37186-2018 《氣體分析 二氧化硫和氮氧化物的測定 紫外差分吸收光譜法》
JJG968-2002 《煙氣分析儀檢定規程》
DB37/T 2704-2015《固定污染源廢氣氮氧化物的測定紫外吸收法》
DB37/T 2705-2015《固定污染源廢氣二氧化硫的測定紫外吸收法》
DB37/T2641-2015 《便攜式紫外吸收法多氣體測量系統技術要求及檢測方法》
HJ/T 397-2007 《固定源廢氣監測技術規范》
GB13233-2011 《火電廠大氣污染物排放標準》
4.技術特點
l采用紫外光譜差分吸收技術（DOAS），測量精度高，測量數據不受煙氣中水蒸氣影響，特別適合超低排放、高濕低硫工況的測量；
l核心部件具有自主知識產權，關鍵部件帶有恒溫、減震裝置等措施，有效避免數據漂移，提高測試數據的準確性；
l雙測量量程，根據排放濃度的高低濃度值自動切換高低量程；
l皮托管、煙氣取樣管、煙氣預處理器三合一，現場使用方便，提高工作效率。
l紫外光源脈沖氙燈，預熱時間短，使用壽命長；
l10.1寸高亮彩色觸摸顯示屏，界面美觀，操作方便，人機交互可選擇屏幕直接操作也和選項按鍵操作。
l內置鋰電池，電池工作時間大于4小時。
l交直流兩用，寬壓直流輸入，直流輸入電壓12-26V，直流輸入具有欠壓，過壓，反接保護功能，有效保護儀器不受損壞。
l選用大容量存儲器實時存儲分鐘數據和總平均數據，測量數據可通過U盤導出；
l實時查詢檢測數據，標配藍牙打印機，現場打印；
l可拓展CO、CO2 、H2S/CS2/NH3/C6H6等監測項目；
l可選配物聯網模塊，實現遠程數據傳輸和物聯網組網
5.技術參數
表1 主要技術指標
|
主要參數
|
參數范圍
|
分辨率
|
準確度
|
|
煙氣溫度
|
（-50～500）℃
|
0.1℃
|
優于±3℃
|
|
等速采樣流速
|
（2～45）m/s
|
0.1m/s
|
優于±5%
|
|
煙氣動壓
|
（0～2000）Pa
|
1Pa
|
優于±2%FS
|
|
煙氣靜壓
|
（-30～＋30）kPa
|
0.01kPa
|
優于±4%FS
|
|
大氣壓
|
（60-110）kPa
|
0.01kPa
|
優于0.5kPa
|
|
煙氣采樣流量
|
1.5L/min
|
|
煙
氣
濃
度
|
O2
|
（0～30）%
|
0.1%
|
示值誤差：優于±5.0%
重復性：≤2.0%
響應時間：≤90s
穩定性：1小時內示值變化≤5.0%
|
|
SO2
|
低量程：（0～600）mg/m3
高量程：（600～4000）mg/m3
|
0.1mg/m3
|
|
NO
|
低量程：（0～600）mg/m3
高量程：（600～1200）mg/m3
|
0.1mg/m3
|
|
NO2
|
低量程：(0～500) mg/m3
高量程：(500～1000) mg/m3
|
0.1mg/m3
|
|
H2S（可選）
|
（0～300）mg/m3
|
0.1mg/m3
|
|
CO（可選）
|
（0～5000）mg/m3
|
0.1mg/m3
|
|
CO2（可選）
|
（0～20）%
|
0.01%
|
|
外型尺寸（長×寬×高）
|
470X192*365
|
|
整機功耗
|
<150W
|
|
整機重量
|
12kg
|
|
工作電壓
|
DC
12-26V/AC 220V
|
