LH-FX系列電流互感器防開路（過壓）保護裝置

一、概  述

    在電力系統中，電流互感器（CT）是將大電流變成規定的小電流，廣泛應用于一次線路的電流測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等），就會在二次側產生數千伏甚至上萬伏的高電壓，這不僅給二次系統絕緣造成危害，還會使CT過激勵而燒壞，甚至危及工作人員的生命安全。

    我公司生產的LH-FX系列電流互感器防開路保護裝置就是針對這一情況而設計，能夠有效防止因CT二次側開路導致過電壓而引起的電力事故的發生。

二、用  途

    電流互感器防開路（過壓）保護裝置主要用于各種CT二次側的異常過電壓保護。保護裝置并接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，保護裝置迅速動作將CT二次側短路。故障排除后，無需手動復位，電路恢復原狀態后，互感器又可重新投入正常運行。

三、型號說明

    電流互感器防開路（過壓）保護裝置

    1、LH-FX-T1：互感器內埋或外掛均可

    2、LH-FX-T2：互感器外掛(ABS外殼封裝)

    3、LH-FX-T3：互感器外掛(ABS外殼封裝)

    4、LH-FX-T4：互感器外掛(ABS外殼封裝)

    5、LH-FX-T5：互感器外掛(ABS外殼封裝)

    6、LH-FX-T6：互感器外掛(ABS外殼封裝)

    7、LH-FX-T7：互感器外掛(ABS外殼封裝)

    8、LH-FX-T8：互感器外掛(ABS外殼封裝)

    9、LH-FX-T9：互感器外掛(ABS外殼封裝)

    10、LH-FX-T10：互感器外掛(金屬外殼封裝)

    11、LH-FX-T11：互感器外掛(金屬外殼封裝)

    12、LH-FX-T12：互感器外掛(金屬外殼封裝)可加LED報警燈

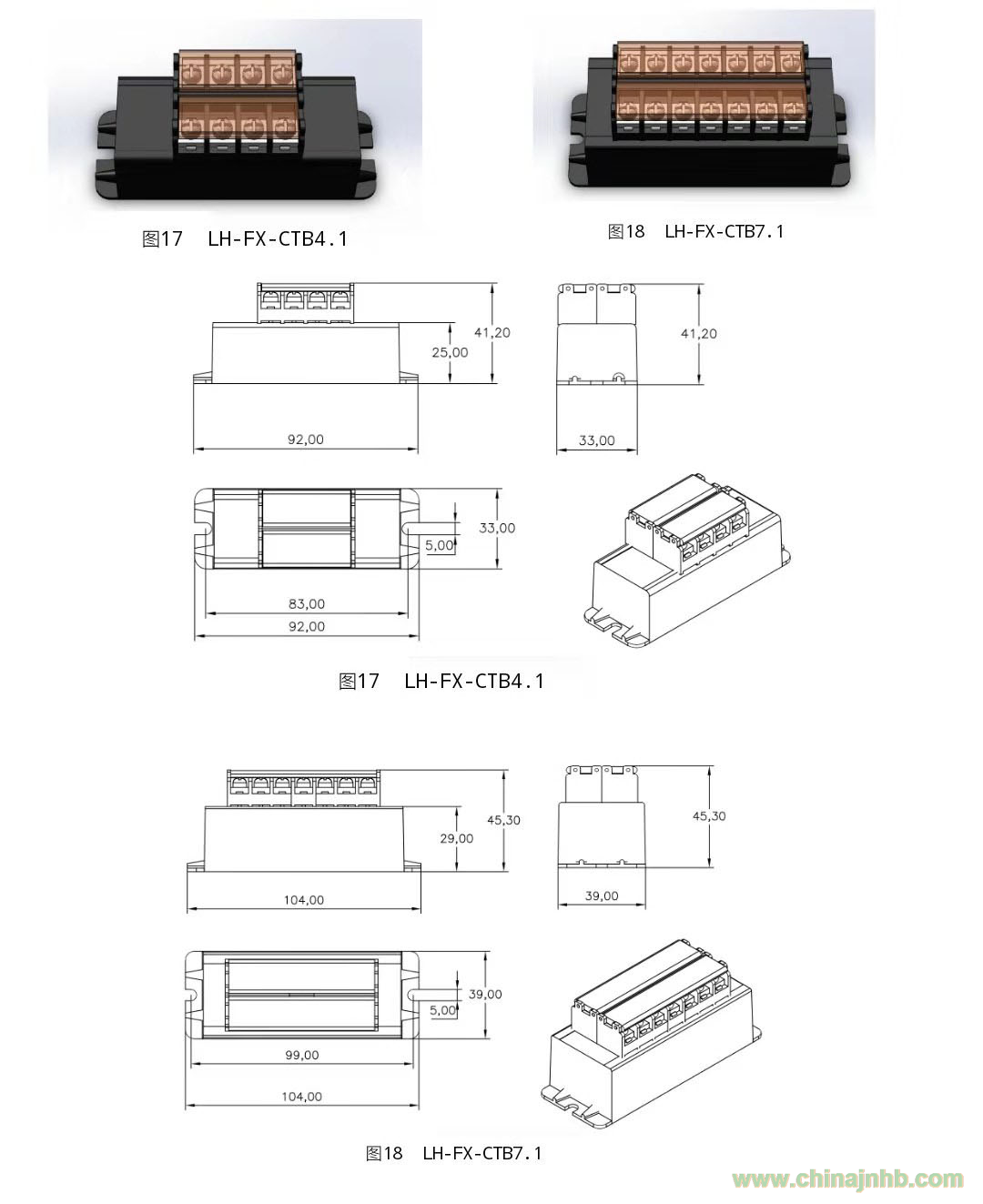

    13、LH-FX-CTB4：4繞組一體式外掛型（帶報警指示燈）(ABS外殼封裝)

    14、LH-FX-CTB7：7繞組一體式外掛型（帶報警指示燈）(ABS外殼封裝)

    15、LH-FX-CTBX：多繞組外掛型，最多12個繞組 (ABS外殼封裝)

    16、LH-FX-WX：多繞組外掛型，最多10個繞組（鋁型材外殼封裝）

注：

    除以上型號之外，也可以按照客戶要求的特殊外形來訂做。

    以上帶引出線的單體，引出線位置也可以按照客戶要求來調整。

    多路組合的均可以加報警輸出功能（干接點、RS485）。

四、工作原理

    當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT本身參數和運行工況），此時并接的保護裝置瞬間進入導通狀態，從而有效避免了互感器二次過電壓對表計的損害及對操作人員的人身安全危害。

    LH-FX系列開路保護裝置能在過壓產生的10ms內可靠地將二次繞組短接。故障排除后自動復位，裝置重新進入正常工作狀態。

五、與市場現有產品對比：

    1、市場上現有產品缺點：

    （1）使用雙向穩壓管TVS：過電流能力小，不能過大電流或長時間過電流；

    （2）使用壓敏電阻：過流能力強，但是本身有電容量，且漏電電流大影響互感器精度；

    （3）使用繼電器開關，二次接通(開路故障排除)后開關不能及時恢復。

    2、與市場上同類產品比較，本產品優勢。

    （1）保護裝置免維護，操作安裝簡單。

    （2）導通電壓30V左右，低于安全電壓36V（導通電壓也可根據客戶要求來調節）。

    （3）導通后可以把互感器二次端子電壓限制在2V以內。

    （4）動作時間快，導通時間小于10ms。

    （5）通時漏電流小于1mA，對測量儀表，互感器精度的影響可以忽略不計。

    （6）采用新的動作元件作為限壓元件，配之以合理的內部控制電路，有效的解決了保護裝置溫度過高的現象，導通后可長時間工作，最大過電流可以到40A。

    （7）互感器二次接通（故障排除）后本裝置自動斷開。

六、技術指標

    正常漏電流IL20V：≤1mA

    輸入電阻：＞50MΩ

    導通電壓（啟動電壓）：36V（可根據客戶需求調節,調節范圍：8.5V～220V）

    導通(啟動)后電壓：＜2V

    導通時間：T s≤10ms

    保護電流：5A

    復位方式：自動復位

    訂貨須知：需注明互感器的參數、準確級、容量。
