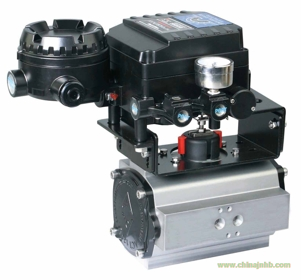

YT-1000R
LAPAR公司從韓國引進的電氣閥門定位器YT-1000R是一種從控制器或控制系統中接收4~20mA直流電流信號，并向直行程氣動執行機構輸送空氣來控制閥門開度的裝置。
特 點
■在5~200Hz范圍內無共振現象。
■正作用和反作用，單作用和雙作用之間可方便轉換。
■對于小型執行機構產生的振動，可通過添加定位器的節流孔來解決。
■空氣消耗量少，經濟性好。
■不用更換零件就可以實現1/2范圍內的分程控制。
參 數
|
項 目
|
YT-1000R
|
|
單作用
|
雙作用
|
|
輸入信號
|
4~20mA DC
|
|
阻抗
|
250±15 Ohm
|
|
供給壓力
|
1.4~7.0kgf/cm2 (20~100 psi)
|
|
行 程
|
0~900
|
|
氣源接口尺寸
|
PT(NPT) 1/4
|
|
壓力表接口尺寸
|
PT(NPT) 1/8
|
|
電源接口尺寸
|
PF 1/2 (G 1/2)
|
|
防爆等級
|
KTL : ExdmIIBT5, ExdmIICT5, ExiaIIBT6
|
|
ATEX: EExmdIIBT5, JIS : ExsdIIBT5
|
|
CSA : ExmdIIBT5，NEPSI:ExiaIICT6
|
|
防護等級
|
IP66
|
|
環境溫度
|
工作溫度
|
-20~70℃, -40~70℃, -20~120℃
|
|
防爆溫度
|
-20~60℃
|
|
線 性
|
±1.0% F.S
|
|
滯后度
|
1.0% F.S
|
|
靈敏度
|
±0.2% F.S
|
±0.5% F.S
|
|
重復性
|
±0.5% F.S
|
|
空氣消耗量
|
3LPM (Sup=1.4kgf/cm2 ,20psi)
|
|
流 量
|
80LPM (Sup=1.4kgf/cm2 ,20psi)
|
|
材 質
|
壓鑄鋁
|
|
重 量
|
2.7kg(6.1lb)
|
YTC-1000L
LAPAR公司從韓國引進的電氣閥門定位器YT-1000L是一種從控制器或控制系統中接收4~20mA直流電流信號，并向直行程氣動執行機構輸送空氣來控制閥門開度的裝置。
特 點
■在5~200Hz范圍內無共振現象。
■ 正作用和反作用，單作用和雙作用之間可方便轉換。
■ 對于小型執行機構產生的振動，可通過添加定位器的節流孔來解決。
■ 空氣消耗量少，經濟性好。
■ 不用更換零件就可以實現1/2范圍內的分程控制。
參 數
|
項 目
|
YT-1000L
|
|
單作用
|
雙作用
|
|
輸入信號
|
4~20mA DC
|
|
阻抗
|
250±15 Ohm
|
|
供給壓力
|
1.4~7.0kgf/cm2 (20~100 psi)
|
|
行 程
|
10~150mm
|
|
氣源接口尺寸
|
PT(NPT) 1/4
|
|
壓力表接口尺寸
|
PT(NPT) 1/8
|
|
電源接口尺寸
|
PF 1/2 or G 1/2
|
|
防爆等級
|
KTL : ExdmIIBT5, ExdmIICT5, ExiaIIBT6
|
|
ATEX: EExmdIIBT5, JIS : ExsdIIBT5
|
|
CSA : ExmdIIBT5，NEPSI: ExiaIICT6
|
|
防護等級
|
IP66
|
|
環境溫度
|
工作溫度
|
-20~70℃, -40~70℃, -20~120℃
|
|
防爆溫度
|
-20~60℃
|
|
線 性
|
±1.0% F.S
|
|
滯后度
|
1.0% F.S
|
|
靈敏度
|
±0.2% F.S
|
±0.5% F.S
|
|
重復性
|
±0.5% F.S
|
|
空氣消耗量
|
3LPM (Sup=1.4kgf/cm2 ,20psi)
|
|
流 量
|
80LPM (Sup=1.4kgf/cm2 ,20psi)
|
|
材 質
|
壓鑄鋁
|
|
重 量
|
2.7kg(6.1lb)
|
