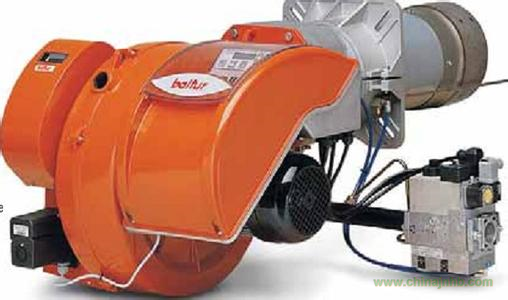

系列 TBG ME 電子比例調節燃?xì)馊紵鱐BG45ME TBG60ME TBG85ME TBG120ME TBG150ME TBG210ME比例調節燃燒器燃燒器
技術和功能特點
-
根據歐洲 EN 676 標準符合CE認證的燃?xì)馊紵?
-
兩段漸進式/比例運行方式.
-
通過安裝在控制盤上的自動調節器RWF40 ，能進行比例調節運行（與調節組件一起另外訂購）.
-
符合EN303標準，適應任何類型的燃燒室.
-
高通風效率，低能耗，低噪聲.
-
空氣和燃?xì)庠谌紵^混合。
-
空氣和燃?xì)庠谌紵^混合。
-
燃燒氣體再循環風管可以使得污染物，尤其是氮氧化物(Nox)的排出降到最低。
-
燃燒氣體再循環風管可以使得污染物，尤其是氮氧化物(Nox)的排出降到最低。
-
無須把燃燒器從鍋爐上拆下，就可直接取下混合裝置，從而可以方便的進行維修保養。
-
無須把燃燒器從鍋爐上拆下，就可直接取下混合裝置，從而可以方便的進行維修保養。
TBG 45 - 60 ME
TBG 45 - 60 ME
-
低NOx 和 CO 排放（Class III），符合歐洲 EN676標準的燃?xì)馊紵?
-
調節比 1:4.
-
為1段火/2段火助燃空氣流量，暫停時風門關閉以減少爐內熱量損失.
-
電動步進伺服馬達控制流量閥調節燃?xì)饬髁?
-
閥門的密封控制裝置符合歐洲標準EN676。
-
符合歐洲標準EN676的閥門檢漏裝置.
-
配有一個4孔接頭和一個7孔聯接器，一個法蘭和一個用于用于鍋爐緊固的隔熱密封.
TBG 85 - 120 - 150 - 210 ME
TBG 85 - 120 - 150 - 210 ME
-
低Nox排放（Class II ）燃燼燃?xì)庋h(huán)燃燒頭.
-
可以從兩邊開啟的鉸鏈當燃燒器安裝時可以輕松接觸到燃燒頭.
-
電動伺服馬達控制空氣擋板線性開啟調節空氣流量.
-
當燃燒器暫停時空氣擋板關閉.
-
通過提供的4和7孔插頭聯接的電控盤.
-
電控盤防護等級IP 55.
-
與鍋爐配對的滑動法蘭，可以調節燃燒頭伸入各種鍋爐的位置.
-
高調節比(1:5).
設計特點
-
輕質壓鑄鋁合金風機部件。
-
帶有用于空氣流量調節的碟閥，消音和設計為燃燒空氣線性開啟空氣擋板的空氣進口.
-
與各種鍋爐法蘭配對的滑動法蘭，可以調整燃燒器伸入鍋爐的位置。
-
與各種鍋爐法蘭配對的滑動法蘭，可以調整燃燒器伸入鍋爐的位置。
-
帶有不銹鋼噴嘴和火焰擴散盤的鋼質可調節燃燒頭。
-
帶有不銹鋼噴嘴和鋼制火焰擴散盤可調節燃燒頭。
-
火檢.
-
空氣壓力開關，確保有燃燒空氣.
-
空氣壓力開關，確保有燃燒空氣。
-
通過一個電動步進伺服馬達調節助燃空氣流量.
-
燃?xì)忾y組包括安全，電動比例調節工作閥門，最小壓力開關，調壓器和燃?xì)膺^濾器。
-
電離電極檢測火焰。
-
電離電極檢測火焰。
-
用于燃燒器/閥組智能連接器（有錯誤指示）.
-
7孔插頭輸出用于燃燒器電氣和溫控器連接，4孔插頭輸出用于2段火控制或者是用于連接電子出力調節器.
-
可將毫安表與電離電纜聯接.
-
可將毫安表與電離電纜聯接。
-
電氣保護等級IP44。
TBG 45 - 60 ME
TBG 45 - 60 ME
-
高性能離心式風機。
-
高性能離心式風機。
-
TBG45使用單相電動馬達驅動風機，TBG 60 使用三相電動馬達驅動風機.
-
控制盤包括：運作，故障和燃燒器工作停止指示燈.
-
帶有微處理器（電子凸輪）內置閥門檢漏裝置和適合EBus連接，符合歐洲EN297標準的全自動燃燒器命令和控制設備.
-
顯示工作時序，比例調節百分比和當鎖定發生時顯示錯誤代碼.
TBG 85 - 120 - 150 - 210 ME
TBG 85 - 120 - 150 - 210 ME
-
輕質鋁合金離心風機.
-
輕質合金三相電動馬達驅動風機.
-
帶有隔音的助燃空氣輸入和線性開啟的空氣擋板的空氣進口.
-
輕質鋁合金壓鑄電控盤.
-
控制盤包括帶有指示燈的顯示工作狀態的示意圖， 啟動/停止開關，燃燒器關閉開關和燃燒器復位按鈕，可以安裝電子比例調節器RWF40.
-
帶有微處理器，內置閥門檢漏裝置和適合EBus連接，符合歐洲EN298標準的電子命令和控制設備.
-
顯示工作時序和故障代碼.
