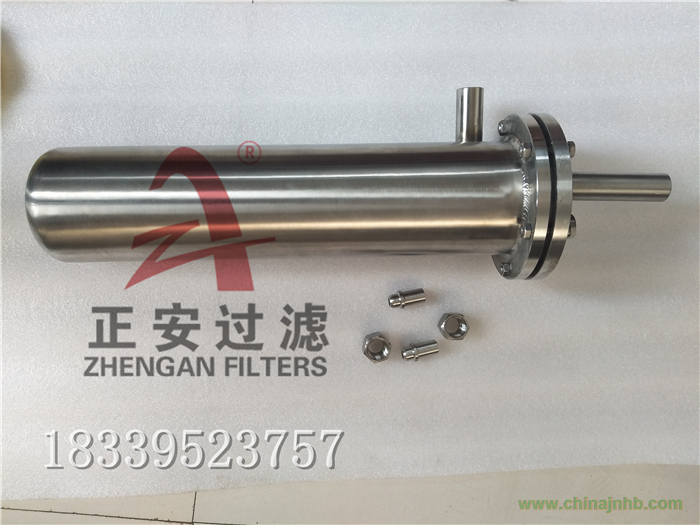

TR4高效冷卻器
名稱：旋渦筒式高效冷卻器
型號：TR4
連接尺寸：Φ12.14.16
工作溫度：580℃
公稱壓力：32Mpa
冷卻水量：2噸/時.只
試驗壓力：≥40Mpa
連結方式：承插焊接
樣水出口溫度：冷卻水溫度±1.5℃
結構原理：
冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。
TR4型冷卻器是目前我公司生產的新型的冷卻器；
TR3型冷卻器結構形式和TR4相同，但規格尺寸小于前者；
TR1型冷卻器是早期投入使用的產品，目前仍有相當多的用戶。
性能特點：
采用雙筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間。增加了熱交換面積。 冷卻器的溫度端差為1.5℃，十分理想 可采用任何冷卻水，內螺旋管完全可以分解取出，便于維修和清洗。 TR4漩、渦筒式高效冷卻器冷卻效果特點好，可以一只替代二只冷卻器。
|
名稱
|
筒式高效螺旋管流冷卻器
|
旋渦筒式高效冷卻器
|
旋渦筒式高效冷卻器
|
|
型號
|
TR1
|
TR3
|
TR4
|
|
連接尺寸
|
Φ12.14.16
|
Φ12.14.16
|
Φ12.14.16
|
|
工作溫度
|
0~580℃
|
580℃
|
580℃
|
|
公稱壓力
|
32Mpa
|
32Mpa
|
32Mpa
|
|
冷卻水量
|
1噸/時.只
|
1噸/時.只
|
2噸/時.只
|
|
試驗壓力
|
≥40Mpa
|
≥40Mpa
|
≥40Mpa
|
|
功率
|
0.5KW
|
0.5KW
|
0.5KW
|
|
連結方式
|
承插焊接
|
承插焊接
|
承插焊接
|
|
樣水出口溫度
|
冷卻水溫度±3℃
|
冷卻水溫度±2℃
|
冷卻水溫度±1.5℃
|
|
外形尺寸
|
120/140/160mm
|
|
|
|
重量
|
20kg
|
|
|
名稱 K值
TR4型旋渦筒式高效冷卻器 3000
雙套管冷卻器 1500
TR1型筒式高效螺旋管流冷卻器 1200
一般自然對流換熱冷卻器 1000
