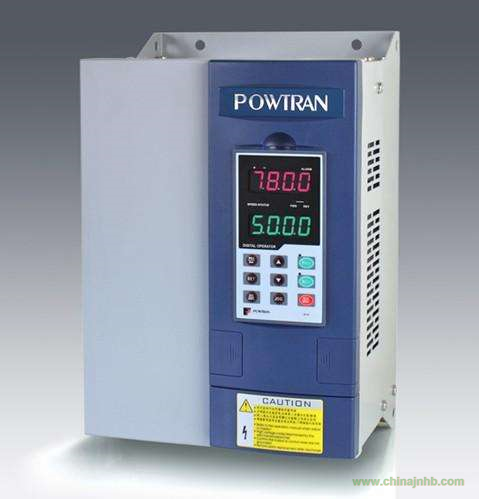

產品簡介：
PI7800系列變頻器是普傳科技應市場需求t推出的一款全新產品，它應用先進的空間電壓矢量SPWM控制技術，采用高性能的功率模塊和DSP芯片，內置電流控制環，實現高精度閉環控制，達到電壓和頻率輸出的高穩定性和高精度要求。全新的生產工藝和完備的檢測設備，保證了該產品在應用中更加穩定可靠。
PI7800系列變頻器將為您提供更加全面的電機控制解決方案。
性能特點：
· 全新的軟硬件設計
· 卓越的性能提升
· 更高的品質保證
· 時尚工業化外觀
· 采用DSP（數字信號處理器）為核心的控制單元，實現高速高性能控制
· 集V/F控制、V/F+PG控制、矢量控制+PG三種控制功能于一體
· 三種空間電壓矢量波形產生方式
· 死區補償功能，實現低頻率大輸出轉矩
· 自動轉差補償
· 十種頻率設定方式，模擬端子可以接收0~10V、0~20mA之內的自定義范圍信號
· 可實現最多七段速度和八段加速度控制
· 六路可編程輸出控制端子
· 內置PID功能，可實現高性能閉環控制
· 可支持0~10V、1~5V、0~20mA、4~20mA反饋信號
· PID調節的直流電流制動
· 轉速追蹤啟動與斷電再恢復運行功能
· 強大的通信功能，支持標準的RS485與Can Bus，同時提供遠控鍵盤功能
· 人性化顯示菜單，中文液晶顯示，配以LED顯示，同時顯示3個狀態參數
· 特有的逆變模塊（IGBT）溫升監控功能，風扇調節可控，適時降低電機噪音和溫升
· 高效的故障查詢與記錄功能，方便排除故障
· 參數保護功能
· 獨特的設計，使變頻器對電源的污染降到最低
· 穩定 簡潔 美觀
普傳變頻器PI7800系列（三相380v輸入）（PI7800-015G3/018F32）表示三相，380V的輸入，適應用于匹配功率的通用型和風機水泵型負載
功率范圍:11~450KW
選型表：
1) 1N2
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
11~18.5
|
1N2
|
360
|
235
|
207
|
340
|
150
|
?10
|
10
|
11
|
JP6E7800
|
|
G
|
7.5~15
|
|
M
|
5.5~11
|
|
H
|
5.5~11
|
2) 1N3
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
22~30
|
1N3
|
410
|
264
|
242
|
390
|
165
|
?10
|
14
|
15.5
|
JP6E7800
|
|
G
|
18.5~22
|
|
M
|
15~18.5
|
|
H
|
11~15
|
3) 2N1
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
37~45
|
2N1
|
560
|
300
|
243
|
540
|
200
|
?10
|
22
|
23.5
|
JP6E7800
|
|
G
|
30~37
|
|
M
|
22~30
|
|
H
|
18.5~22
|
4) 2N2
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
55~93
|
2N2
|
660
|
365
|
293
|
640
|
250
|
?10
|
40
|
48
|
JP6E7800
|
|
G
|
45~75
|
|
M
|
37~55
|
|
H
|
30~45
|
5) 2N3
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
110~160
|
2N3
|
710
|
455
|
293
|
690
|
350
|
?10
|
57
|
68
|
JP6E7800
|
|
G
|
093~132
|
|
M
|
75~93
|
|
H
|
55~75
|
6) 2N4
|
類型
|
功率
(kW)
|
機座號
|
外形尺寸
|
安裝尺寸
|
凈重
kg
|
毛重
kg
|
鍵盤型號
|
|
L
|
W
|
H
|
a
|
b
|
d
|
|
F
|
187~200
|
2N4
|
910
|
480
|
342
|
890
|
350
|
?10
|
72
|
86
|
JP6E7800
|
|
G
|
160~187
|
|
M
|
110~132
|
|
H
|
93~110
|
普傳變頻器PI7800系列型號：
PI7800-011G3/015F32
PI7800-015G3/018F32
PI7800-018G3/022F32
PI7800-022G3/030F3
PI7800-030G3/037F3
PI7800-037G3/045F3
PI7800-055G3/075F3
PI7800-093G3/110F3
PI7800-110G3/132F3
PI7800-132G3/160F3
PI7800-160G3/187F3
PI7800-187G3/200F3
PI7800-200G3/220F3
PI7800-220G3/250F3
PI7800-250G3/280F3
PI7800-280G3/315F3
PI7800-315G3/355F3
PI7800-355G3/400F3
PI7800-400G3/450F3
