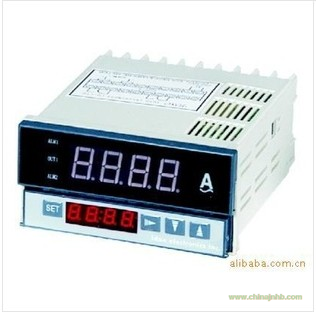

名稱：數顯上下限電流表
品牌：TOSO(東碩)
型號：DS4P-8AA
精度：0.3級
變送輸出：DC4-20mA;其它輸出可定制
有上下限報警功能
供電電源：AC187-240V 50Hz
外型尺寸：48H*96W*112L
測量范圍：0-9999A;
對電流檢測，并對過流，欠流進行保護并報警(報警范圍0-9999間任意設定）
特點:
◆轉換比率5次/秒
◆Ｖ／Ｆ轉換
◆具有小數點設定和量程變換
◆具有零點和比率外調整功能
◆數顯范圍：±９９９９
◆具有光電隔離ＤＣ４－２０mA輸出功能（可選）
型號說明:
|
DS
|
4
|
P
|
I-
|
□
|
□
|
|
東碩公司產品
|
4:4位半數字表
|
上下限控制
|
I:電流變送
無I:不帶變送
|
DV:直流電壓 DA:直流電流 AV:交流電壓 AA:交流電流
|
量程代號或量程
|
技術參數
|
顯示范圍
|
0-9999
|
|
工作電源
|
AC 187-240V 50/60Hz
|
|
輸入阻抗
|
交流電壓≥2MΩ 直流電壓≥2MΩ
|
|
交流電流0-20mA表≤1Ω 0-2A表≤0.1Ω 0-5A表≤0.05Ω 5A以上的輸入由互感器確定
|
|
直流電流0-20mA表≤1Ω 0-2A表≤0.1Ω 0-5A表≤0.05Ω 5A以上的輸入由分流器確定
|
|
輸入方式
|
單端輸入
|
|
頻率范圍
|
40-400HZ(僅對于交流)
|
|
測量精度
|
0.5%FS±2Digit
|
|
轉換方式
|
V/F轉換
|
|
最大允許輸入
|
不超過１.2倍滿量程
|
|
采樣速度
|
5次／秒
|
|
溢出顯示
|
"-----"
|
|
量程范圍
|
交流電壓表量程為：２Ｖ～１０ＫＶ，２Ｖ～６００Ｖ的可以直接輸入，６００Ｖ以上的需要配交流電壓互感器輸入，其變比為量程／100V.
|
|
交流電流表量程為：0.2AA～2000A,0.2～5A的可直接輸入，５A以上的需要配交流電壓互感器輸入其變比為量程／５A.
|
|
直流電壓表程為：0.2V-700V
|
|
直流電流表量程為：0.0002A～2000A, 0.2A～5A 的可接輸入，５Ａ以上的需要配直流電流分流器輸入，其變比為：量程／75mV.
|
|
控制輸出
|
上下限報警繼電器輸出（繼電器容量２A/250V）
|
|
功率損耗
|
≤4.5VA
|
|
耐壓
|
在電源端子與外接端子之間１分鐘可承受ＡＣ１５００Ｖ
|
|
絕緣電阻
|
在電源端子與外接端子之間ＤＣ500V時大于是１００兆歐
|
|
抗串模干擾
|
≥NMR40dB(50/60Hz)
|
