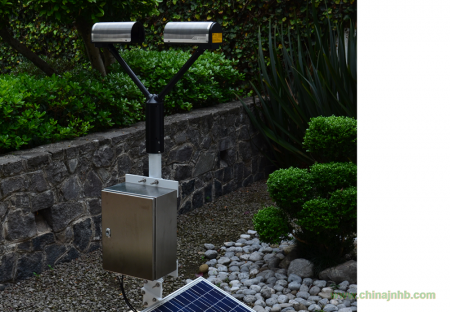

OTT Parsivel2激光雨滴譜儀
降水是指空氣中的水汽冷凝并降落到地表的現象，是大氣水循環中的重要環節。降水觀測對氣象學、水文學具有重要意義。
雨滴譜儀是一款用于降水天氣現象觀測的智能傳感器。通過測量降水粒子穿過激光光束時引起的光強衰減，來測量降水（液態、固態、混合）粒子直徑、速度、分布密度、雨強、累積雨量、天氣現象、能見度等氣象參數的集雨滴譜分析儀。
技術特點
防噴濺設計，降水類型識別準確率高；
一體化設計，安裝維護簡單；
無人值守設計，可野外全天候自動工作。
應用領域
氣象研究
實時天氣測量
道路交通監控
洪水預警
雷達校準
水文地理研究，如地表侵蝕
傳感器介紹：
主要技術指標
|
1
|
光學傳感器
|
激光器二極管，波長780nm，0.5mW輸出， 激光等級為1級
|
|
2
|
光束尺寸
|
180mm×30 mm
|
|
3
|
測量面積
|
54c㎡
|
|
4
|
測量粒徑范圍
|
液態0.2～5mm，固態0.2～25mm；
|
|
5
|
測量速度
|
0.2～20m/s
|
|
6
|
顆粒分類
|
32種粒徑和速度分類；
|
|
7
|
降水類型
|
8種，包括毛毛雨、小雨/ 雨、雨、雨加雪、雪、米雪、凍雨、冰雹。
|
|
8
|
準確率
|
凍雨、雨、冰雹、雪的自動識別準確率大于人工專業觀測準確率的97%;
|
|
9
|
降雨強度測量范圍
|
0.001～1,200 mm/h
|
|
10
|
降水測量精度
|
液態±5%，固態±20%
|
|
11
|
輸出
|
WMO 4680/4677（SYNOP）4678（METAR）和NWS代碼表
|
|
12
|
降水能見度范圍
|
100～5000m ±10%
|
|
13
|
沖擊動量
|
0.001~30KJ
|
|
14
|
雷達反射系數Z
|
9.9～99dBz ±20%
|
|
15
|
測量間隔
|
10s～60min
|
|
16
|
電源
|
10～28VDC， 加熱 12/24V DC
|
|
17
|
功耗
|
1.5W(60mA@24VDC)，瞬間加熱時50/100W(4A@12/24 VDC)
|
|
18
|
接口
|
RS-485
|
|
19
|
工作環境
|
溫度：-40～50 °C；濕度：0～100%RH
|
|
20
|
防護級別
|
IP65
|
|
21
|
尺寸
|
670mm×600mm×114 mm
|
|
22
|
安裝
|
裝在管徑為50-62mm的管上
|
|
23
|
重量
|
6.4kg
|
|
24
|
采集裝置(可選)
|
內存32MB，可以存儲200天以上的數據（包括機箱、1.5米支架、太陽能供電12V40W24AH、USB線纜等）
|
|
25
|
無線傳輸（可選）
|
無線遠傳模塊，可以實現遠程傳輸
|
