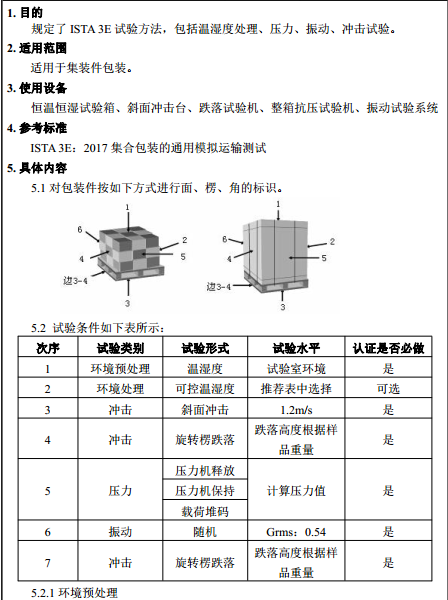

1. 目的

規定了 ISTA 3E 試驗方法，包括溫濕度處理、壓力、振動、沖擊試驗。

2. 適用范圍

適用于集裝件包裝。

3. 使用設備

恒溫恒濕試驗箱、斜面沖擊臺、跌落試驗機、整箱抗壓試驗機、振動試驗系統

4. 參考標準

ISTA 3E：2017 集合包裝的通用模擬運輸測試

5. 具體內容

5.1 對包裝件按如下方式進行面、楞、角的標識。

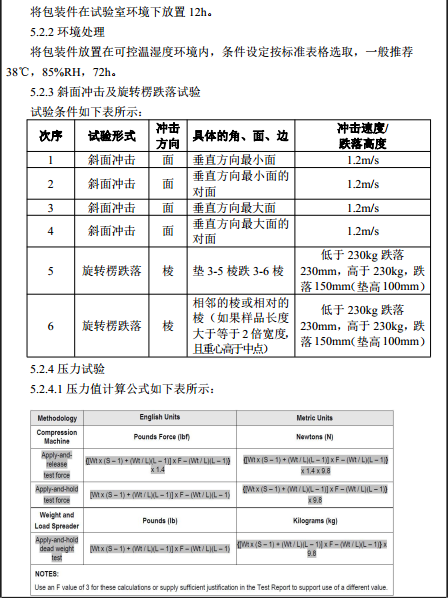

5.2 試驗條件如下表所示：

次序 試驗類別 試驗形式 試驗水平 認證是否必做

次序 試驗形式

1 斜面沖擊 面 垂直方向最小面 1.2m/s

2 斜面沖擊 面垂直方向最小面的對面 1.2m/s

3 斜面沖擊 面 垂直方向最大面 1.2m/s

4 斜面沖擊 面 垂直方向最大面的對面 1.2m/s

5 旋轉楞跌落 棱 墊 3-5 棱跌 3-6 棱

低于 230kg 跌落230mm，高于 230kg，

跌落150mm（墊高100mm）

6 旋轉楞跌落 棱 相鄰的棱或相對的 棱（如果樣品長度

大于等于 2 倍寬度，且重心高于中點）低于 230kg 跌落

230mm，高于 230kg，跌落150mm（墊高100mm）

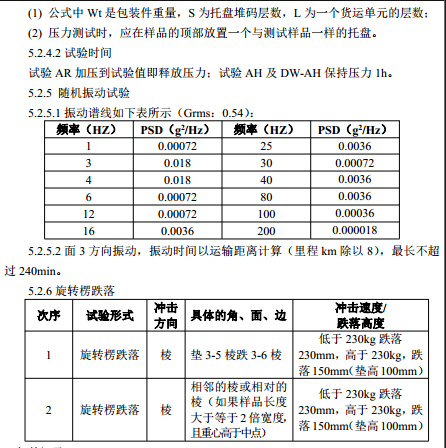

5.2.4 壓力試驗

(1) 公式中 Wt 是包裝件重量，S 為托盤堆碼層數，L 為一個貨運單元的層數；

(2) 壓力測試時，應在樣品的頂部放置一個與測試樣品一樣的托盤。

5.2.4.2 試驗時間

試驗 AR 加壓到試驗值即釋放壓力；試驗 AH 及 DW-AH 保持壓力 1h。

5.2.5 隨機振動試驗

5.2.5.1 振動譜線如下表所示（Grms：0.54）：

頻率（HZ） PSD（g2/Hz） 頻率（HZ） PSD（g2/Hz）

1 0.00072 25 0.0036

3 0.018 30 0.00072

4 0.018 40 0.0036

6 0.00072 80 0.0036

12 0.00072 100 0.00036

16 0.0036 200 0.000018

5.2.5.2 面 3 方向振動，振動時間以運輸距離計算（里程 km 除以 8），最長不超 過 240min。

5.2.6 旋轉楞跌落

跌落高度

1 旋轉楞跌落 棱 墊 3-5 棱跌 3-6 棱低于 230kg 跌落

230mm，高于 230kg，跌 落150mm（墊高100mm）

2 旋轉楞跌落 棱 相鄰的棱或相對的

棱（如果樣品長度大于等于 2 倍寬度，且重心高于中點）

低于 230kg 跌落230mm，高于 230kg，跌落150mm（墊高100mm）
