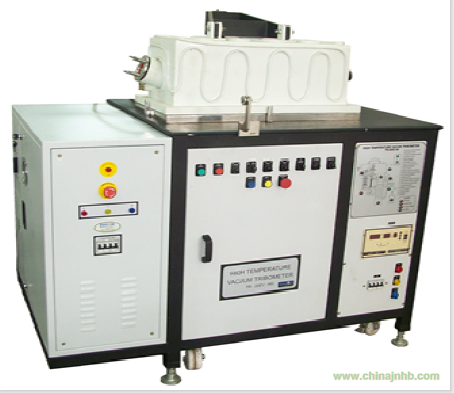

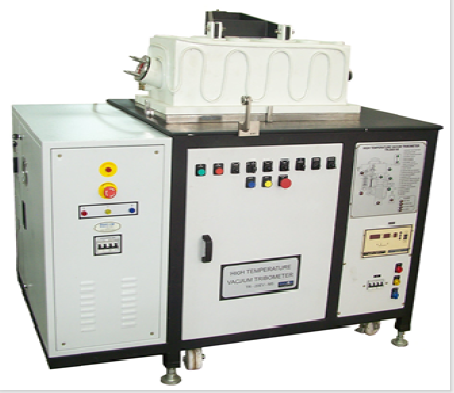

高溫真空試驗機
產品介紹
Ducom銷盤（POD）機是一個模塊化的摩擦磨損試驗機。可以根據不同的測試條件和廣泛的測試參數的選擇對合適的選項進行摩擦學評價。盤狀樣品被安裝在旋轉的可加熱盤夾具中。盤的溫度可以被測量，用于記錄和控制。上部樣品可以是球或銷。這款機器的獨特之處是可進行單向和雙向滑動測試無需任何繁瑣的轉換附件。
測試負載、盤的轉速和磨損軌跡直徑可由計算機控制。它們可以被保持恒定，或在測試過程中改變。測試可以在真空下或與腔室填充惰性氣體中進行。摩擦過程中的摩擦力，摩擦系數可被測試并連續記錄。
軟件
POD摩擦磨損試驗機可按照WinDucom軟件運行。
軟件有四個部分 – 設備控制、數據采集、分析和顯示。
測試開始之前，測試計劃和樣品相關的信息可輸入設備的控制模塊中。軟件控制測試參數，如速度，負載，溫度和持續時間。可獲得像摩擦力，摩擦系數，磨損，溫度不同的輸出。摩擦系數和體積損失可估算并在線顯示。 獲得的數據可以以幾種不同方式顯示。單個測試的圖形可以打印。不同的測試結果可以疊加用于比較觀看。采集的數據可以ASCII格式導出到其它軟件。
產品特點
1.可根據ASTM G99和ASTM G1333及以后標準測試
2. 順時針逆時針和雙向模式滑動
3. 可編程負載 pro?les – constant ramp stepped
4. 測試過程中電動磨痕定位多個或螺旋形磨損軌跡
可選項
摩擦學的評價是多種多樣的，經常需要在能夠貼切模擬實際情況條件下進行。各種可選項更容易使得用戶的測試能夠接近其真實的測試要求：
1.環境腔
測試區域的氣體環境可通過在環境腔內引入非腐蝕性氣體如氬氣或氮氣或可控濕度的空氣創建。
2. 控制濕度的空氣發生器
可在10%-85%相對濕度范圍內預設所需空氣的濕度，設定濕度的空氣將會在環境腔中產生。位于腔內的濕度傳感器可用來控制濕度水平。
3. 潤滑油杯
潤滑杯便于測試淹沒接觸。
4. 低溫附件
此附件便于測試低溫下流體淹沒接觸。銷的溫度可由位于合適位置的熱點偶來監測（在引腳或其他地方）。
5. 角振蕩模塊
這種獨特的功能方便使用POD進行雙向（往返）測試。盤可以被設置為以角振蕩模式移動，頻率和行程可由軟件控制。
6.腔加熱模塊
腔加熱模塊由一個烘箱構成，可提供室溫到800℃測試溫度。烘箱加熱確保兩個盤和相對樣品是在相同的溫度。
7.真空腔
該選件允許測試的真空度為10e-7毫巴。它包含一個帶有真空腔和真空泵的銷盤機POD，所使用的所有材料 和傳感器都兼容真空環境。
8. 真空腔與加熱盤
測試期間旋轉盤可以被加熱到800℃。測試可以在真空條件下和在環境空氣中進行。真空室和主軸使用液體冷卻，以保持其在限制溫度下工作溫度。
供貨范圍
1. 主機隨用戶選定的選件一同包裝運輸。
2. 樣品銷 –直徑3 6 8 & 10 mm銅和鋼材質
–每種各3個供安裝和演示使用
3. 樣品球 –直徑3 6 8 & 10 mm 鋼材質標號AE 52100
–每種各10個供安裝和演示使用
4. 樣品盤 –直徑 100 mm 標號EN31 和 Inconel 600
–每種各1個供安裝和演示使用
5. 操作和維護手冊英文版– 2份
6. 校準報告英文版 – 2 份
7. WinDucom軟件(拷貝在CD光盤中) – 1張
服務范圍
1. 我們在發貨前檢驗和試驗。
2. 在您指定的地點安裝調試。
3. 為您的技術人員提供設備操作，校準和維護培訓。
4. 保修期 – 標準為1年，可延保2年。
技術規格
|
參數
|
單位
|
最小
|
最大
|
備注
|
|
銷/球直徑
|
mm
|
3
|
12
|
圓形或方形銷
|
|
磨損軌跡直徑
|
mm
|
15
|
70
|
盤直徑 100 mm
|
|
盤旋轉速度
|
rpm
|
1
|
2000
|
0.1rpm 最小計數
|
|
正向載荷
|
N
|
0
|
60
|
50 mN 最小計數
|
|
摩擦力
|
N
|
0
|
20
|
5mN 最小計數
|
|
溫度
|
℃
|
室溫
|
800
|
1°C 最小計數
|
|
磨損測試范圍
|
um
|
0
|
2000
|
0.1μm 最小計數
|
|
盤振動
|
行程振動
|
degrees
|
0
|
0
|
1 degree 最小計數
|
|
角度頻率
|
Hz
|
0.1
|
5
|
|
|
預置計時器
|
Hr/Min/ ec
|
99/59/59
|
|
|
電源
|
V/kVA/Ph/Hz
|
230/10/1/50
|
|
