一、概 述

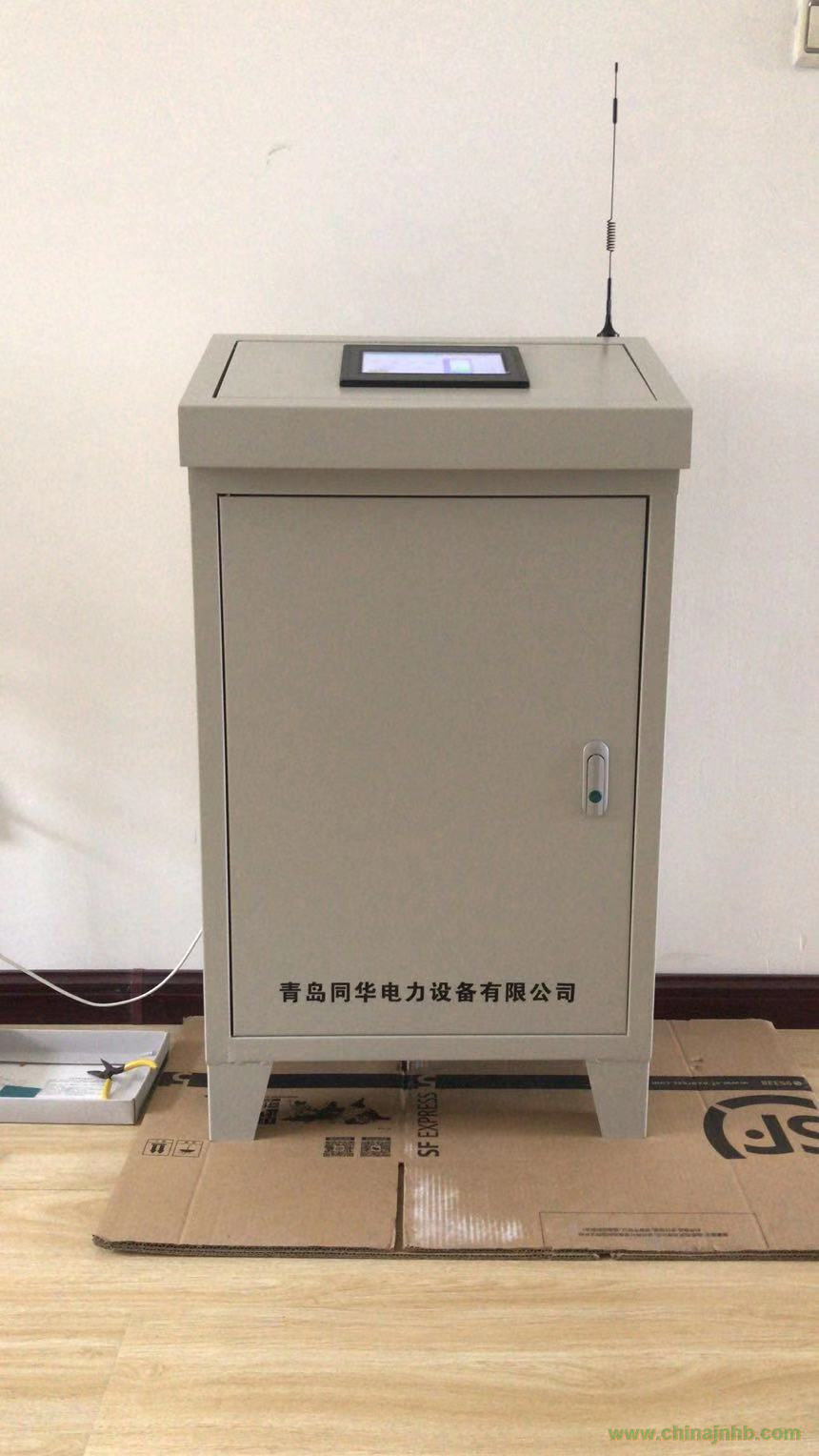

TYKE-WXGS-40 水泵無線遠程控制系統是一種智能化的無線控制系統。可以在遠處用液晶觸摸屏來控制水泵的啟動和停止，監測水位的高度，設置高位報警和低位報警的高度，所有的指令和信號傳輸全部采用GPRS信號傳輸。硬件采用了多種抗干擾技術，使用可靠性高的特點。本控制器具有萬能輸入特點,能與各種液位傳感器配套;具有完善的網絡通訊功能，與計算機控制軟件進行高速、高效的雙向數據交換
典型應用：
多功能無線水泵遠程控制系統徹底解決了目前有線水位存在的弊端，實現了抽水自動化（無水自動抽，水滿自動停）。有效解決了人工抽水忘記忘記關電源而導致的水滿漫水及不能自動抽水的問題，有效防止了水泵空載運轉造成的損壞，保護了電機，節約了能源。廣泛應用于供水、石油、化工、電力、冶金、制藥、食品、糧倉、建筑、供暖節能等領域，是傳統有線控制系統的理想升級換代產品，是工業自動化領域理想的無線控制系統。通過遠端的雷達監測到的水位高低，雷達輸出4到20ma信號到就地控制端，通過GPRS來傳輸到遠端來進行遠傳控制水泵的啟停和切換。(注:遠端觸摸屏斷電后，就地端水泵工作5min左右停止，觸摸屏再次通電后，可恢復通訊)

該系統特點及功能主要表現為：

1.     水位監測

遠端控制器通過就地端的水位監測儀器，再由就地端的GPRS模塊的傳輸到遠端的GPRS模塊，進行實時的水位監測，使監控人員隨時了解現場的水位情況。

2.     就地和遠程啟停水泵及A/B泵的切換

就地端控制器由兩個220V中間繼電器和兩個交流接觸器構成，通過繼電器的輸出，可用于對交流接觸器的控制，進而控制水泵啟停。通過現場的轉換開關，可以選擇就地控制或遠程控制，現場的兩個交流接觸器互鎖，避免兩個水泵同時啟動，一路水泵使用交流接觸器的常閉點，控制水泵的停機，一路使用交流接觸器的常開點，控制水泵的啟動。另一水泵同理。兩路水泵均可通過GPRS遠程控制或就地按鈕控制。

3.     A/B泵的啟停反饋

就地控制器有兩路無源開關量的輸入/輸出通道，用于對A/B泵啟停狀態的反饋，當遠端發出對水泵啟停的命令后，命令成功執行后，水泵狀態發生啟→停或停→啟的變化。就地端控制器通過兩路開關量的輸入/輸出監測到水泵狀態的變化，并將水泵的狀態通過GPRS傳給遠端，供監控人員查看。在水泵啟動成功后，正常運行過程中該功能可用于對水泵狀態的監測，使監測人員及早獲知如水泵停機等故障的發生。

4.     通訊：

        就地控制器和遠端控制器都各有兩個接口。一個RS485通訊接口，一個為USB通訊接口。

       可用于程序的升級和下載。也便于調試和修改程序。

5.     自動報警：

在通訊出現故障時，遠端的觸摸屏會出現“通訊故障”字樣的報警，通訊恢復后自動恢復使用。

6.     彩色按鍵液晶觸摸屏顯示：

以中文菜單引導操作，同屏顯示水位、水泵的運行狀態、時間。
