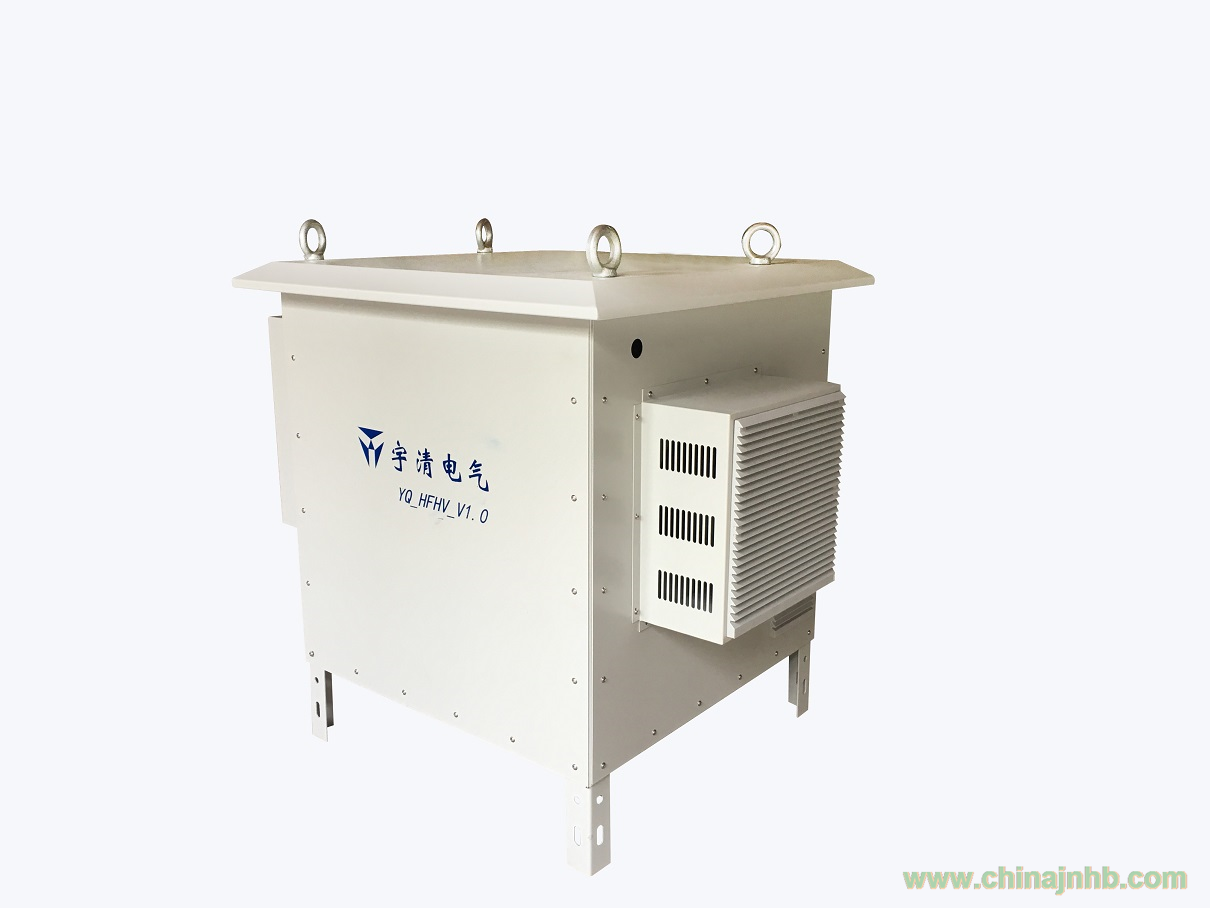

YQHF_01S系列小功率除塵高頻高壓電源基本原理是將三相380V工頻交流電通過整流濾波變成530V左右的直流電壓，再進行高頻逆變、升壓、整流轉變成直流高壓，為靜電除塵器提供電源。相比較傳統工頻電源它具有體積小、重量輕、一體化、節能、功率因數高、對電網影響小等優點。

一、產品優勢及特點

    1.YQHF_01S型除塵高頻高壓電源采用換熱器風冷技術，冷卻效果好、體積小、重量輕。

    2.采用高壓軟線加不銹鋼管防護的高壓出線方式，接線方便靈活，占用空間小，安全可靠。

    3.工作頻率高達40kHz，實現更高的變換效率和更快的安全保護。

    4.變壓器采取特殊工藝，增加漏感，限制變壓器由于短路或磁飽和等各種原因導致的過流幅值，防止半導體器件的過流損傷。

    5.高壓包采用分包整流方式，使得高壓整流器電位梯度更加均勻，包間電壓跨度一致，系統在高電壓下的工作穩定性好。

    6.核心控制器采用高性能FPGA芯片，不同于DSP及單片機的線性流程，它對多任務系統的處理實時性更加優秀。

    7.可靠的安全保護功能，輸出開路、輸出短路、IGBT過熱、IGBT過流、變壓器油溫過高時，會自動報警，及時進行自我保護。

二、工作原理：

圖1 工作原理

    1.整流和濾波三相交流電經整流橋，再經電容濾波，產生直流電壓（約530V）。

    2.高頻逆變直流電壓經由IGBT逆變橋、諧振電容、諧振電感組成的串聯LC諧振逆變電路，逆變成高頻交流電。

    3.高頻升壓整流逆變波形經過高頻變壓器升壓，再經過高壓硅堆整流，得到直流負高壓

三、技術參數

    1.額定直流輸出電壓： 60Kv/72kV/80Kv；額定直流輸出電流： 100mA-600mA。（YQHF_01S型）

    2.輸出電壓調節范圍 10-100％；輸出電流調節范圍： 10-100％。

    3.輸入電壓：三相電壓 380V/50Hz。

    4.逆變頻率： 1kHz-40kHz。

    5.電能轉換效率≥93%，功率因數≥0.92（額定負載條件）。

    6.重量： 200 kg。

    7.體積： 800×800×1000 mm（長×寬×高）。

    8.通訊接口： RS485，支持Modbus協議。

    9.外殼防護等級： IP55。
