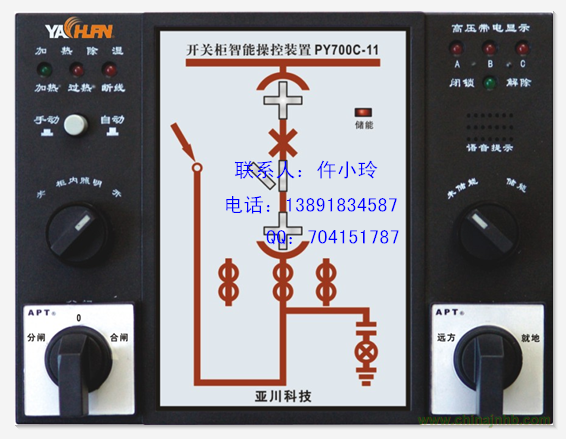

PY700C系列開關柜智能操控裝置
一、產品概述：
全新概念的開關柜綜合測控裝置功能強大，用于3~35KV戶內開關柜，取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分合閘按鈕、斷路器分合閘狀態顯示、接地開關指示、增加了智能語音防誤、帶電提示、綜合電力參數顯示、人體感應等功能及RS485通訊接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
二、選型表：
開關柜智能操控裝置PY700C-11
開關柜智能操控裝置PY700C-12
開關柜智能操控裝置PY700C-13
開關柜智能操控裝置PY700C-14
開關柜智能操控裝置PY700C-15
三、產品功能：
■ 動態模擬圖
斷路器狀態顯示: 斷路器分、合閘，應為無源觸點輸入。
斷路器合閘時，常開觸點閉合，紅色模擬條發光；
斷路器分閘時，常閉觸點閉合，綠色模擬條發光；
● 斷路器位置顯示：工作位置觸點閉合時，顯示斷路器位于工作位置；試驗位置觸點閉合時，顯示斷路器位于試驗位置；手車位于試驗位置與工作位置之間時，發光管均不發光，表示手車已斷電。
● 接地開關位置顯示：無源接點輸入閉合，顯示接地開關合閘；無源接點輸入斷開，顯示接地開關分閘。
● 彈簧儲能顯示：無源觸點閉合，顯示斷路器已儲能。
■ 高壓帶電顯示
● LED啟輝電壓(KV)：額定相電壓x 0.15-0.65
● 閉鎖啟控電壓(KV)：額定相電壓x 0.65
● 帶點顯示器處于無電狀態下，閉鎖才可解除；接觸后，閉鎖解除綠色指示燈亮。
■ 溫濕度模擬控制功能
● 可帶1-2路溫濕度控制；
● 環境濕度≥90%RH,啟動加熱；濕度≤70%RH，退出加熱；
● 環境溫度≥40℃，加熱無條件退出；環境溫度≥50℃,過熱燈亮(加熱器斷線時有燈亮)
■ 溫濕度數字控制功能
● 可帶1~2路溫濕度傳感器及輸出接點；
● 顯示現場的溫濕度數值；
● 用戶可根據需要自行設置加熱/除濕輸出的上下限。
● 環境溫度≥30℃時，無條件停止加熱，防止過熱損傷。
■ 智能防誤提示功能
● 當斷路器位于試驗位置與工作位置之間時，斷路器處于合閘狀態時，有“請分斷路器”的語音提示，至操作者分閘操作后止，以防止操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置；
● 當斷路器位于試驗位置與工作位置之間時或處于工作位置時，如果接地開關誤將強制合閘，有“請分接地開的語音提示，至操作者分閘操作止，以防止操作者誤合接地開關。
● 當上面兩條誤操作同時出現時，有“請分斷路器、請分接地開關"的語音提示。
■ 轉換開關
● 顯示儀面板設有合閘、分閘(或轉換開關)和儲能按鈕，遠方/就地轉換開關、照明開關。■ 測量功能
● 可以監測三相電流、電壓、有功功率、無功功率、頻率、積分電流、精度0.5級。
■ 觸頭、電纜搭接頭測溫功能
● 可在線測量觸頭、電纜搭接頭溫度;
● 量程: -20C-125C,精度±2℃；
● 探頭電池壽命正常使用可保證3年，設計壽命7年。
■ 通訊功能
● RS485接口： MODBUS通訊規約: 103通訊規約。
