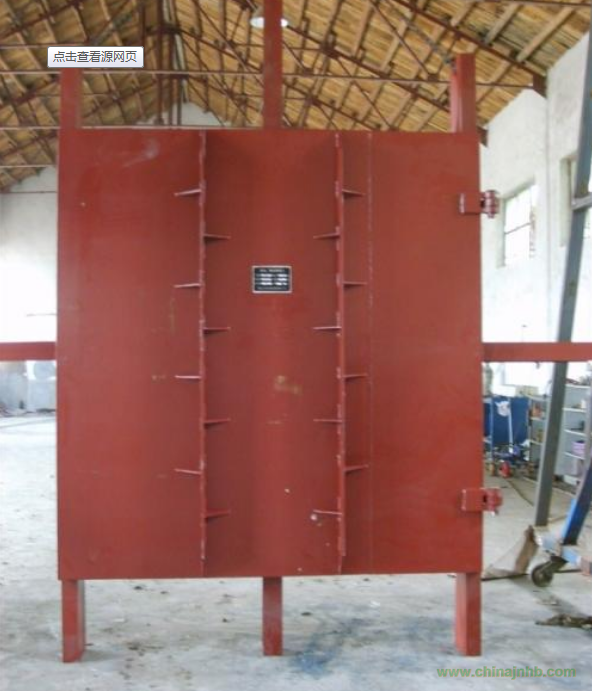

礦用防水密閉門,MMB防水密閉門的用戶，歡迎您在百忙之中檢查這篇信息，期望咱們總結的信息會對您有所幫助，今日說的這個礦井下用的礦用防水密閉門,MMB防水密閉門是在礦井中非常重要的一套礦用風門，礦用防水密閉門,MMB防水密閉門主 要用于礦山井下排水泵房和主變電所硐室之間，以及采區變電所的通道內、變壓器硐室等通道內它安裝在主排水泵房和主變電所硐室之間使用；變壓器硐室，架線電機車庫，絞車配電電氣設備，消防器材庫和充電室,采區變電所，帶式傳送機等各種硐室，材料庫處門口,目的是起到隔離火源的作用，防止火險的蔓延，防水防火密閉門還能防止在發生水災或火災時危機到重要礦用設備和礦工的安全，從這里就能看出礦用防水防火密閉門在礦井下的重要作用和地位。它就像守護衛士一般的存在。

礦用防水密閉門,MMB防水密閉門工作原理

1手動控制原理

o）關門控制當人工按下關閉按鈕時，開關量信號輸人到PLC模塊輸人端口Al ,經過程序控制，模塊輸出端口Bl接點閉合，中間繼電器吸合，常開接點閉合，關閉密閉門控制執行接觸器動作，防爆電液推桿A得電，按設定時間，液壓缸輸出推力，門開始關閉。同時控制語音聲光箱發出：“密閉門正在關閉，請注意安全"。到達程序預設時間，模塊輸出端口Bl接點打開，防爆電液推桿A失電，停止運行。當接近開關確定門關閉到位后，顯示屏和上位機界面顯示門已關閉。

防爆電液推桿A（門關閉）動作完成后，PLC模塊輸出端口B2接點閉合，中間繼電器吸合，常開接點閉合，鎖緊控制執行接觸器動作，防爆電液推桿站B得電，按預設時間驅動液壓鎖緊裝置運行。到達程序預設時間，模塊輸出端口B2接點打開，防爆電液推桿站B失電，停止運行。當接近開關確定鎖緊裝置到位后，上位機界面顯示門已鎖緊；

（2）開門控制人工按動“開"鈕時，開關量信號輸人到PLC模塊輸人端口Cl，經過程序控制，防爆電液推桿B得電，液壓缸按程序設定時間運行，液壓鎖開始解suo。到達程序預設時間，模塊輸出端口主控器有4個磁力接觸器控制2臺防爆電液推桿（A、B），如圖2。利用防爆電液推桿A電機正反轉，驅動門打開、關閉；利用防爆電液推桿B電機正反轉，驅動液壓鎖緊裝置進行鎖緊和解suo。利用煤礦以太網絡或現有監控網，上位機界面可顯示防水密閉門的各種工作狀態，點擊鼠標可遠距離操作防水密閉門打開和關閉。

DI接點打開，防爆電液推桿站B失電，停止運行。當接近開關確定液壓鎖運行到位后，顯示屏和上位機界面顯示門已解suo。解suo完成后，開門控制執行接觸器動作，防爆電液推桿A得電，液壓缸按設定時間驅動門打開。同時控制語音聲光箱發出： “密閉門正在打開，請注意安全"。到達程序預設時間模塊輸出端口D2接點打開，防爆電液推桿A失電停止運行，開門過程結束。當接近開關確定門打開到位后，顯示屏和上位機界面顯示門已關閉。

2遠程遙控原理

主控器帶有以太網模塊，為網絡輸出信號，使上位機界面能夠顯示門的開、關狀態和故障報警；上位機可下發遠程控制指令。現場主控器接收到接近開關確定防水密閉門的打開、關閉和鎖緊的位置信號通過以太網擴展模塊，上位機界面顯示密閉門的“開"、“關"、“停"運行狀態。上位機發出“打開" 和“關閉"指令后，執行手動控制的各種動作程序。

（1 )關閉密閉門主控器利用煤礦井下現有通訊網絡，為其提供輸人和輸出接口。遠程遙控控制功能是由地面監控系統主機下發遠程控制命令，對主控器實施遠程操作。控制命令經煤礦現有網絡到達主控器，該信號傳到PLC輸人端口Al，經過程序控制，關門控制執行接觸器動作，關門防爆電液推桿A得電，液壓缸輸出推力，門開始關閉。根據門的動作行程，確定防爆電液推桿站運行時間（0、99 s 任意調整）。同時控制語音聲光箱發出：“密閉門正在關閉，請注意安全"。當接近開關確定門關閉到位后，模塊輸出端口Bl接點打開，上位機顯示門關閉到位。

關門動作完成后（防爆電液推桿站A停止工作) ,PLC模塊輸出端口B2接點閉合，液壓鎖控制執行接觸器動作，防爆電液推桿B得電，輸出推力，液壓鎖開始閉鎖。防爆電液推桿B根據預先設定運行時間，到時間自動停止運行。當接近開關確定液壓鎖運行到位后，模塊輸出端口B2接點打開，上位機界面顯示解suo到位；

（2）打開密閉門遠程遙控控制功能是利用上位機遠程控制功能，開門時，由地面監控系統主機下發遠程控制命令該信號傳導PLC輸人端口CI , 經過程序控制解suo門控制執行接觸器動作，防爆電液推桿B得電，輸出推力，液壓鎖開始解suo。防爆電液推桿B到時間停止工作。當限位開關確定液壓鎖解suo到位后上位機界面顯示解suo到位。解suo動作完成后PLC模塊輸出端口D2接點閉合，開門控制執行接觸器動作，防爆電液推桿A得電，液壓缸輸出推力，門開始打開。同時控制語音聲光箱發出： “密閉門正在打開，請注意安全"。當密閉門打開到

和利隆公司生產制作的礦用防水密閉門,MMB防水密閉門無論在原材料的選擇上，制作過程的把控上，都是對得起客戶的，因?yàn)椋鳛橐粋€(gè)長期供應煤礦設備的生產企業，是不會搬起石頭砸自己的腳，砸自己的品牌。唯有不斷認真的完成客戶交代的訂單，才是我們永恒的信念。
