河道景觀翻板閘門

適用領域與范圍：應用于水利機械領域，用于鋪設在河道上的河道景觀翻板閘門。
研發背景：
現有的鋪設在河道上的翻板閘門，用于改善河道綜合環境、蓄水發電或形成人工瀑布等景觀效果。現有的翻板閘門，結構復雜，土建投資大，施工難度高。
產品特點：結構簡單、投資小、施工難度低的河道景觀翻板閘門。

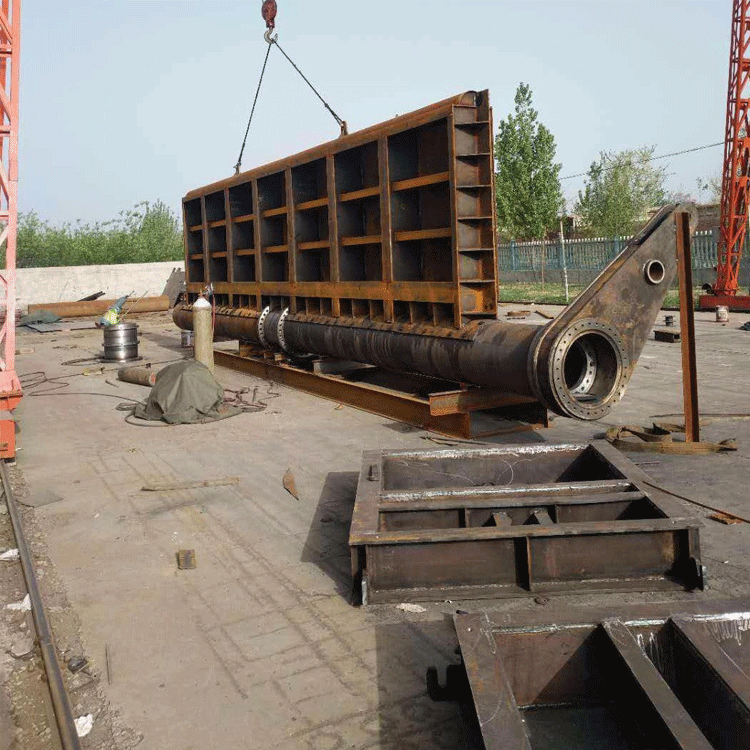

河道景觀翻板閘門產品結構組成：包括液壓啟閉機、底軸總成、門葉和拐臂，其特征在于:前進液壓啟閉機包括液壓缸、液壓系統和啟閉機支撐架，弘鑫液壓缸水平安裝在啟閉機支撐架上，液壓系統固定安裝在液壓缸缸體的上方，底軸總成包括底軸和底軸支撐架，底軸通過軸承安裝在底軸支撐架上，門葉固定套裝在底軸的中部，底軸的左右兩端分別固定套裝有拐臂，拐臂的另一端與液壓缸的活塞桿相連，門葉橫跨整個河道，在河道的左右兩側設置有封閉的啟閉室，啟閉室由鋼筋混凝土制成，并通過活動蓋板封閉，液壓啟閉機、拐臂和滲漏集水井均設置在啟閉室內，且液壓啟閉機、拐臂和滲漏集水井由前到后，從高到低呈階梯形依次設置;前進活動蓋板上設置有檢測門，在啟閉室的側壁上設置有正對檢測門的鋼爬梯，鋼爬梯靠近滲漏集水井設置。
河道景觀翻板閘門液壓啟閉機配型：

弘鑫啟閉機支撐架包括支座本體、支承座、掛勾和橫桿，兩個支座本體分別通過螺栓左右間隔地安裝在同一支承座的上方，掛勾共兩列，兩列掛勾前后并背向設置，橫桿共兩根且前后間隔設置，掛勾的上端伸入支承座上對應設置的插孔內并與支承座焊接在一起，掛勾的上端焊接在支承座的底部，位于同一列的掛勾下端掛在同一橫桿上，且掛勾的開口寬度小于橫桿的直徑，支座本體的頂部設置有左右貫通的安裝環，液壓缸的缸體的左右外壁局部向外延伸形成安裝柱，安裝柱插入對應側的安裝環內并通過安裝環內側端設置的安裝定位止口定位，支承座的底部、掛勾、橫桿均埋在地下。

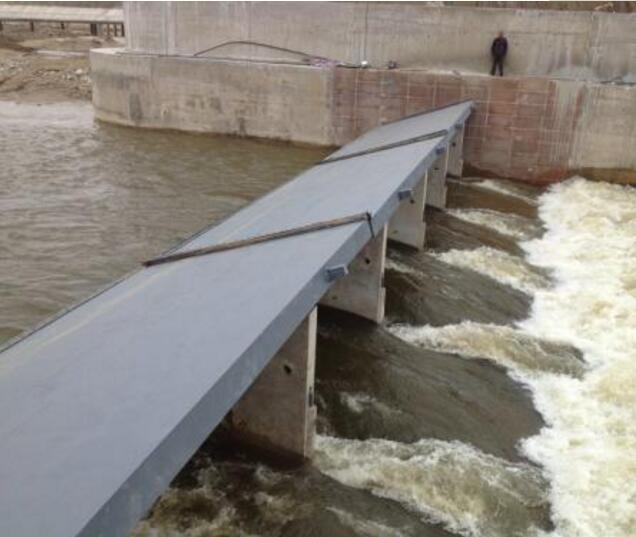

河道景觀翻板閘門效果改觀：不僅結構簡單，還可以節省不少土建投資，施工難度低。通過液壓缸帶動拐臂、底軸、門葉一起轉動，實現閘門(即門葉)的開閉，升起閘門可蓄水，放倒閘門可行洪，擋水時可以適當調節一定開啟角度來調節水流。河北弘鑫水利機械有限公司是一家從事水利機械研發、生產、銷售一體化服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量、完善的檢測手段、健全的質量保證體系、產品結構合理、性能可靠、品種齊全、各項技術指標均達到行業標準。
主導產品:
（1）QL型螺桿啟閉機系列
手推帶鎖式：0.3T-3T
側搖帶鎖式：0.3T-5T
手搖式：3T-20T
手電兩用式：3T-100T（單吊點、雙吊點）
（2）QPQ、QPK、QPG、QH型卷揚式啟閉機系列，并有單吊點、雙吊點和配有電驅動移動式，根據用戶要求加手搖設置，產品噸位為：6T-125T可與平板、弧形閘門配套使用。
（3）閘門系列：有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料）。產品可根據用戶要求提供圖紙生產。鑄鐵閘門：平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門。可根據用戶的需要采用鑲銅、不銹鋼等方式止水。
（4）各種規格橡膠止水帶及伸縮縫橡膠
