光電復合纜

光電復合纜是指適用于寬帶接入網系統中作傳輸線，是一種新型的接入方式，它集光纖、輸電銅線于一體，可以解決寬帶接入、設備用電、信號傳輸?shù)膯?wèn)題。

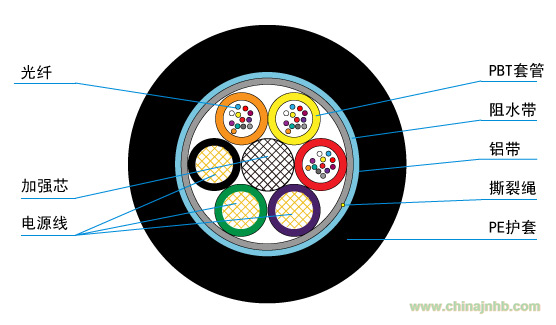

結構

光電復合低壓電纜(簡稱光電復合纜)因其功能的多樣性，決定了電纜結構的復雜性，但只要有合理的結構設計就可以更好地實現和滿足復合纜的功能，并在符合制造標準的同時降低制造成本，實現效益的最大化。復合纜的結構通常由層絞式結構的纜芯和護層兩大部分構成，其中，護層又包括護套和外護層，后者按需要可有可無。

應用領域

（1）通信遠供電系統；

（2）短距離通信系統供電

優點

（1）外徑小，重量輕，占用空間小(通常情況下用多根線纜才能解決的系列問題，在此可以用一根復合纜來代替)；

（2）客戶采購成本低，施工費用低，網絡建設費用低；

（3）具有優越的彎曲性能和良好的耐側壓性能，施工方便；

（4）同時提供多種傳輸技術，同設備的適應性高、可擴展性強，產品適用面廣；

（5）提供巨大的帶寬接入；

（6）節約成本，將光纖作為到戶預留之用，避免了二次布線；

（7）解決網絡建設中設備用電問題（避免重復布放供電線路）。

主要組成

（1）光纖：光信號接收接口

（2）銅導線：電源接口

可根據用戶需求設計生產多種規格的產品，典型的產品有：GYTS(A)24B1+4×1.5；GYTS(A)24B1+2×2.0等光纖光纜，光纖芯數可以根據用戶實際需要進行設計。

引用標準

光纜相關性能滿足通信行業標準YD/T901-2001通信用層絞式光纜、YD/T1258.2-2003室內光纜系列第二部分：?jiǎn)涡竟饫|；電纜傳輸部分滿足GB5023-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜》

光纜的機械性能

光纜的機械性能包括拉伸、壓扁、沖擊、反復彎曲、扭轉、卷繞、曲繞等項目。

（1）光纜全部光纖都不斷裂。

（2）護套無目力可見的裂紋。

（3）光纜內的金屬元件應保持電氣導通。

（4）護套內纜芯的各個元件應無目力可見的損壞。

（5）試驗后的光纖應無殘余附加衰減 。
