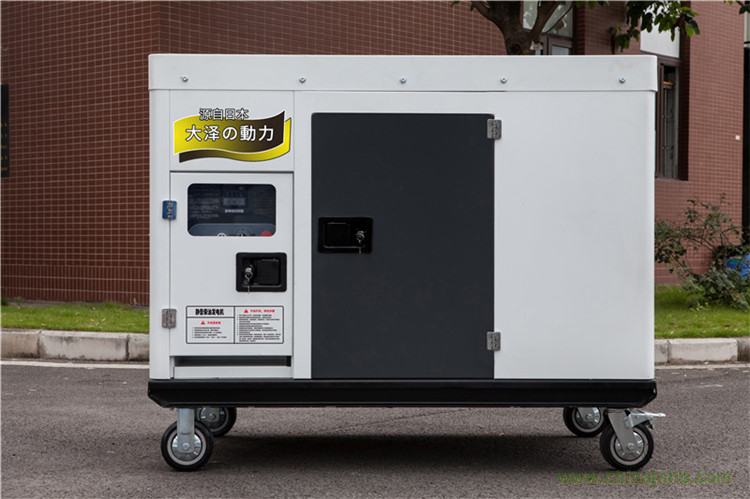

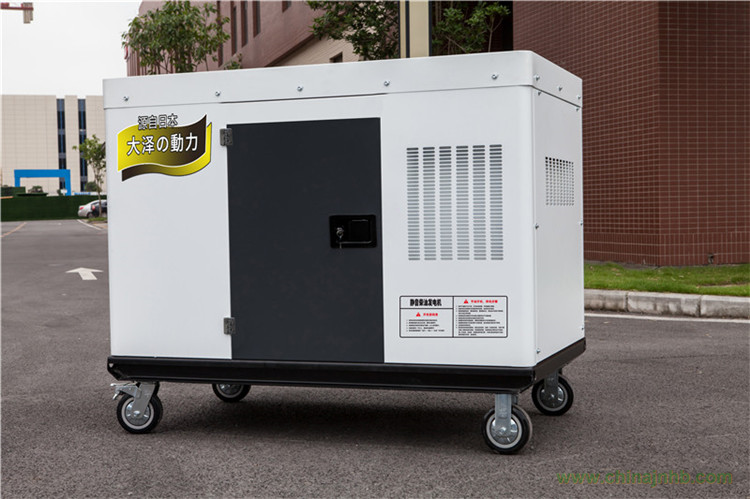

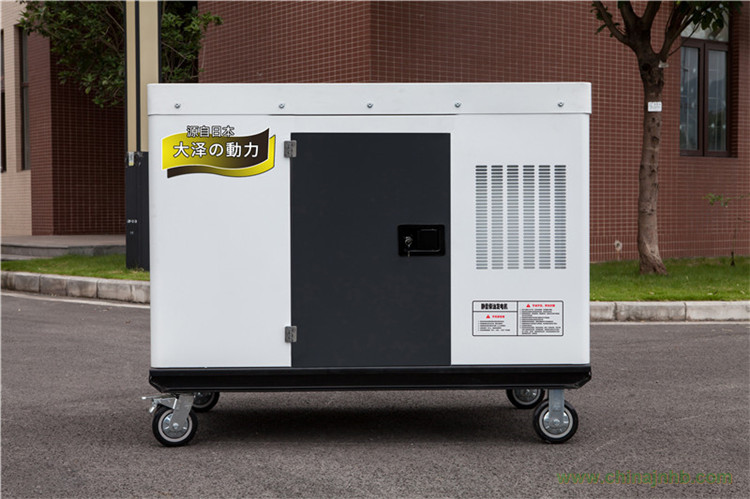

20千瓦柴油發電機設計圖為了降低發電機組所發出的噪音，減少影響人們的工作和生活，公司設計出了帶靜音箱的發電機組，即在發電機組外面安裝一個金屬的箱子，內部附著吸音材料，從而把發電機組四周防護起來，箱子兩側設置門，這樣方便操作人員對發電機組的檢修與控制。靜音箱不但減少了發電機組所發出的噪音，而且可以放在室外，箱子就像一座屋子一樣，防雨、防曬，讓人們避免了沒有地方做機房的煩惱。發電機組外殼必須有可靠的保護接地，對需要有中性點直接接地的發電機，則必須由專業人員進行中性接地，并配置防雷裝置，嚴禁利用市電的接地裝置進行中性點直接接地。與市電的雙向開關必須十分可靠，以防倒送電。雙向開關的接線可靠性需經過當?shù)毓╇姴块T的檢驗認可。
20千瓦柴油發電機設計圖柴油發電機組發動機的功率因素解析
柴油機銘牌上標的都是有效功率。標準規定，根據柴油機的用途和特點，再柴油機的銘牌上標明下列四種功率之中的1-2種。
1、15分鐘功率：適用于需要有短時良好超負荷和加速性能的情況，如汽車、摩托艇等；
2、1小時功率：適用于需要有一定的功率儲備，以克服突增負荷的機械，如輪式拖拉機、機車、船舶等；
3、12小時功率：適用于需要在12小時內連續運轉并要充分發揮柴油機功率的機械，如農用排灌機械、機車、工程機械、拖拉機等；
4、持續功率：適用于需要長期持續運轉的設備，如農業排灌機械、船舶、電站等。
所以，同一臺柴油機，根據用途和使用條件，應用在不同的功率下工作
產品簡介：
產品采用原裝動力和電機，質量可靠。
全銅式線圈，可以長時間工作，使用壽命長。
電磁控油閥技術，比其他品牌節省30%左右的油耗。
全方面保護裝置，使用安全可靠。
品牌：大澤動力
技術參數：
型號：TO22000ETX
↓發電機參數
┏額定功率： 20KW
┣備用功率： 22KW
┣額定頻率： 50HZ
┣額定電壓： 220/380V
┣啟動方式： 電啟動
┣機構類型： 靜音式
┣功率因素： 0.9/1.0
┣相 數： 單/三相
┗電機類型： 稀土永磁電機
↓發動機參數
┏發動機品牌： 大澤動力
┣發動機型號： TO-WP20
┣冷卻方式： 水冷卻
┣額定轉速： 1500r/min
┣缸體結構： 直噴、四缸、直列、水冷
┣燃燒系統： 直噴式
┣進氣方式： 自然吸氣
┣絕緣等級： H級
┣控制裝置： ECU
┣消音裝置： 工業消音裝置
┣調速方式： 機械調速
┣油箱容量： 50L
┣過載能力： 100%
┣壓縮比： 19:1
┗曲軸專項： 逆時針
↓整機參數
┏燃油表： 有
┣電壓表： 有
┣輸出指示燈： 有
┣過載保護： 有
┣控油裝置： 有
┣機器油耗： 200g/kw.h（滿載）
┣工作時間： 9-12H
┣噪音水平： 62-72db
┣機器重量： 490/590kg
┗外形尺寸: 1450*865*1205（帶輪子）
售后服務：
大澤原裝 全國聯保
隨機配件：
說明書，保修卡，合格證，連接線，隨機小工具，工具包
