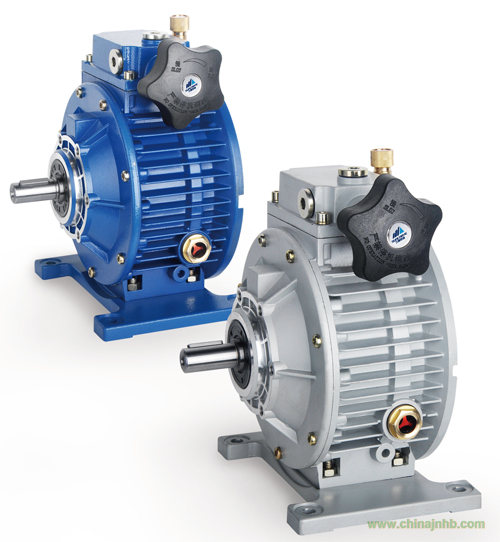

UDL系列無級變速器簡介

UDL系列無級變速器的設計,融合了國內外的先進技術,產品有以下主要特點：

調速精度高：達0.5-1轉

變速范圍大,輸出速比可在1:1.4至1:7之間任意變化

強度高,壽命長

調速方便

可連續工作運轉,且可正反方向運轉,運轉平穩,性能穩定,噪音低

全密封,對環境要求低

機構慘狀,體積小

采取優質鋁合金壓鑄成型,外形美觀,重量輕,不生銹

適應性好。UDL系列無級變速器可與各種減速機組合,實現低速無級變速。

UDL系列無級變速器可廣泛用于食品,包裝,化工,制藥,塑料,造紙,機床,交通以及各種需調速的自動生產線,輸送線,裝配流水線,是您機器上的理想伙伴。

型號說明：

UDL010-B3-0.75-B5

UD:無級變速器代號

L:L鋁合金機殼,不標注時為鑄鐵機殼

010：無級變速器機座號

B3:B3底座安裝機型,B5法蘭安裝機型

0.75：電機功率

B5：安裝方位代號

使用與保養

1.軸伸形式全部為圓柱形

2.聯軸器與電動機連接時就使軸線保持 同心,安裝誤差不應大于所有聯軸器的允許誤差值

3.輸出軸裝聯軸器或帶輪時,用軸端螺孔東方鉭業,或回執裝備,嚴禁捶打！

4.機械無級變速 器不宜用于可能超負荷或堵轉適用場合。

5.調速應在運轉進行 ,嚴禁停車轉運調速手輪！

6.操作盒下的兩端 調速限位螺釘已調整好,請勿在動！

7.本機不宜工作在高于40攝氏度的環境中,溫升不得高于45攝氏度。關于本機的溫升請看下面的介紹：變速器采用四級電機 時,此時部件在跑合（空車運轉）開始,溫度高于正常工作的環境溫度約40-50攝氏度跑合60-80小時后,溫升逐漸下降,此后溫度高于環境溫度20攝氏度,并保持穩定的溫升,跑合時高的溫升影響正常允許的工作條件,但對部件的使用壽命并無有害影響。

8.變速器采用潤滑油油浴潤滑 。潤滑油牌號為Ub-3x,使用前請檢查油位

9.出廠前潤滑油已加入,首次使用2000小時后應更換潤滑油,以后每隔5000小時換一次油

10.變速器內潤滑油應保持在油卡標的三分之二高度,用記應經常檢查油位高度,嚴禁在潤滑不良的情況 下使用。操作盒上透氣螺母出廠時為防止搬運中漏油已旋緊,運轉時需松開,嚴禁未松開使用！
