PP雨水收集利用系統適用于雨水的收集、過濾凈化、回滲、再循環利用，對該系統的施工、安裝技術及工程質量進行了研究，深圳市海綿雨水利用科技有限公司近期廣州市一期雨水蓄水池項目采用PP模塊組合水池，外邊包裹1層HDPE防滲膜，雨水初期棄流裝置主要采用溢流堰式初期雨水分流井，具有質量輕、安裝快捷、布局靈活、便于維修管理等特點，其經濟、環境效益明顯，為同類工程的應用提供借鑒。
該項目利用PP模塊雨水收集利用進行蓄水，對合理利用雨水、減少徑流排放、提高城市排澇能力等具有巨大的作用，PP模塊雨水收集系統能有效將雨水進行收集、存儲PP模塊收集到的雨水資源經雨水收集設備處理后，可以澆曬路面、沖洗廁所、水景補留、用來澆灌草坪，甚至用于消防水和循環冷卻水，在目前城市水資源緊缺的局面下，能夠達到雨水充分利用、雨水循環利用的作用，是開源節流的有效途徑。
設計原理
收集利用是通過人工建筑設施設法讓雨水暫時集于蓄水池中，通過一系列的處理后加以循環利用，是雨水的直接利用，先收集不同下墊面產生的雨水徑流，經過適當處理后進行回用，可替代部分自來水的使用，PP雨水收集模塊適用 于雨水的收集、過濾凈化、回滲、再循環利用等系統。
該收集項目區域內下墊面雨水處理后可用于該區內車輛沖洗、綠化、道路澆曬用水、景觀水體補給及中水回用等，在PP模塊蓄水池前端設置初雨分流井，經棄流后流入雨水收集池，后經全自動自清洗過濾器過濾和紫外線消毒器在線殺菌后送入綠化系統和道路沖洗系統，棄流雨水排入下游雨水管道。
主要結構形式

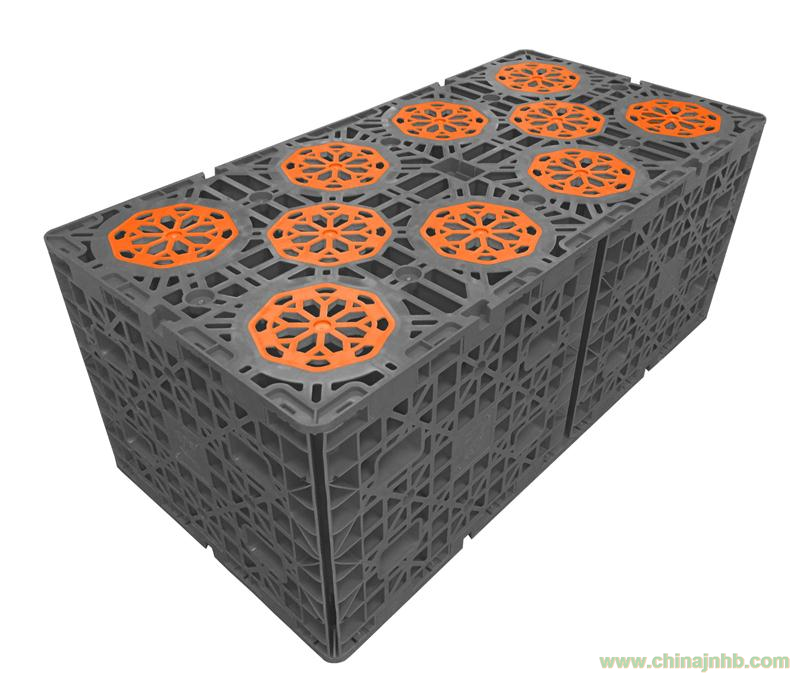

雨水蓄水池主要采用PP模塊組合水池，每塊PP模塊單體尺寸為1000mmX500mmX400mm（h），承壓為0.45N/mm2，列間采用連接卡進行連接，層間采用承插的形式進行連接，蓄水池外邊用1層1.0mm厚的HDPE防滲膜包裹。
雨水初期棄流裝置主要采用溢流堰式初期雨水分流井，雨水分流井為現澆混凝土井。
施工流程及注意事項
測量放線-鋪設復合土工膜-塑料模塊的組合與安裝-包裹復合土工膜-安裝進、出水管和溢流管路-水池回填-機電設備安裝
蓄水方塊施工
1、鋪設復合土工膜
在該項目中塑料模塊組合水池作為蓄水池，鋪設復合土工膜，為了加強蓄水池的密閉性，將其焊接成整張復合土工膜以避免滲漏，并在上邊用墨線打好折痕，鋪設過程中應避免硬物剮破焊口，土工膜是池體最重要的組成部分之一，在施工當中應該保護土工膜完好性，避免其受到磨損、損壞、復合土工膜為兩布一膜結構，要求現場鋪裝，先將其預加工成一整張長方形的復合土工膜，長的一側沿基坑長方向鋪裝，要求土工膜長方向中心與底板中心重合，如下圖所示。
2、塑料模塊的組合與安裝
PP模塊的組裝由模塊、固定卡、固定桿3個部分組成，首先按照圖紙完成第1層PP模塊的安裝，同層塑料模塊之間用固定卡連接，每個模塊長邊一側使用固定卡4只，短邊一側使用固定卡2只（如下圖），然后安裝上層模塊，上下塑料模塊之間用固定桿連接，每個模塊單體上下層之間的固定桿為4根（見下圖所示）在模塊的連接過程中，要求避免垂直連接，上下層之間應成樓梯型連接，先鋪設第1層，然后再逐層往上鋪設，在鋪設第1層塑料模塊時，塑料水池的反沖洗管要同時施工，在水池的進水一側留出進水管道彎頭，反沖洗管的端部用管堵封牢，并將反沖洗支管引至水池頂面與總管匯合。
塑料模塊的組裝
3、包裹復合土工膜，安裝進、出水管和溢流管路
將事先焊接好的整張復合土工膜緊緊圍裹在已鋪裝好的塑料模塊組合水池的骨架周圍，并按折痕將其折好，在頂面包裹時兩側搭接長度要求大于0.5m，并將進、出水管和連通管路與復合土工膜的接口做防水密封處理，再將進水管路引入進水井（沉砂井），將出水管和溢流管路引入出水井（溢流井）
4、水池的回填
回填時間應在水池蓄水模塊骨架組裝完成，外圍包裹的土工布施工玩不后盡快進行，溝槽回填的范圍從水池基礎面向上至水池頂面。
溝槽的回填沿水池四周進行，人工從水池底部向上對稱分層操作實施，嚴禁采用機械推土方式回填，每層厚度不大于200mm，過程中采用蛙式打夯機每層逐步夯實，當靠近土工布一側為100mm后的聚苯板作為保護板回填時，外側可用碎石屑或土質良好的原土。
溝槽的回填沿水池四周進行，人工從水池底部向上對稱分層操作實施，嚴禁采用機械推土方式回填，每層厚度不大于200mm，過程中采用蛙式打夯機每層逐步夯實，當靠近土工布一側為100mm后的聚苯板作為保護板回填時，外側可用碎石屑或土質良好的原土。
工程質量控制
根據PP模塊雨水收集系統中模塊、管道等的施工特點，要求在施工過程中除強化管理，確保質量體系正常運行外，也要在技術上采取相應的措施，使工程質量和工期有一個充分的保證。
1. 確保土工膜的完整
土工膜減少二次運輸，放置地點避免有高空墜入或地面有尖銳體使土工膜造成破損，在安裝時對基坑周圍環境進行確認，混凝土地板需要清理渣土、尖銳物、石塊、鐵絲等，底槽要徹底清理干凈，保證不對土工膜造成損壞，土工膜運至現場后宜采用人工卷撲，鋪設完成后，要對土工膜進行檢查，查看是否有損壞的部分，如有損壞，進行修補，土工膜標記的長方向和短方向的中心線與底板的中心應重和，偏差＜0.2m，土工膜包裹時互相搭接的長度不小于0.5m。
2、pp模塊在運輸及安裝過程中避免野蠻施工
PP模塊在運輸過程及安裝過程中避免野蠻施工，輕男輕放，避免高空摔落，磕碰。固定卡及固定桿按照要求控制數量，減少遺漏，模塊拼裝完成回填后，避免重型機械碾壓，做好成品保護工作，對施工區域進行隔離，在回填施工時，應嚴格按照每層回填土的厚度要求進行夯實，側面回填時，保護板要滿鋪，保證施工時不對模塊造成意外損壞。
3、土方回填質量標準
基坑基底的處理、回填的土料必須符合設計要求和施工規范的規定，回填土必須按規定分層夯壓密實，分層壓實后取樣測定壓實后的干土質量密度，其合格率不應低于90％，不合格的干土質量密度的最低值與設計值的偏差，不應大于0.08g/cm3，且不應集中，環刀取樣的方法及數量應符合規定，允許偏差項目，見下表所示。
回填土工程允許偏差
每層鋪土厚度和壓實遍數
以下工程案例來自“深圳市海綿雨水利用科技有限公司”近期雨水收集利用系統工程案例現場施工圖，廣州地區以及珠海地區。
珠海地區雨水收集模塊順利安裝完工
結語
結合雨水收集利用工程，論述了PP模塊雨水收集系統的施工技術及工程質量控制，PP模塊雨水收集利用系統對合理利用雨水資源、減少徑流排放、提高城市排澇能力有重要影響，pp模塊雨水收集系統對生態環境的長期作用以及本身的經濟效益則需要大量工程實踐體現。
PP模塊為一種新型的雨水收集儲存設施,采用100%可回收的再生改性聚丙烯塑料為原料,安全環保,可循環利用。采用PPB模塊雨水收集系統,與傳統的混凝土蓄水池及玻璃鋼蓄水池相比,具有安全環保、施工周期短、安裝靈活自由等優勢。以實際工程為例,介紹了PPB模塊雨水收集利用系統各單元組成,闡述了其施工技術,為以后雨水收集利用系統的研究及施工提供借鑒。
