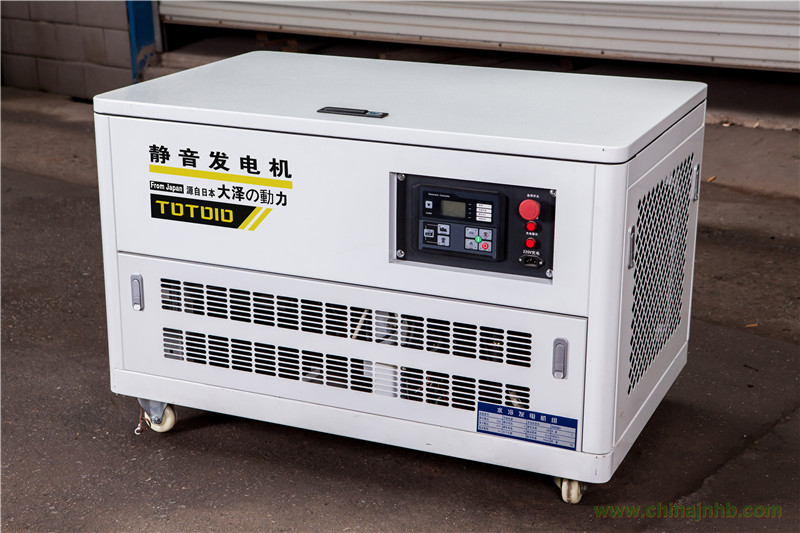

TOTO20,20千瓦汽油發電機設備汽油發電機組的控制屏用途結構?
汽油發電機組是 部非常精密的機器，每 個部分，每 個零件都發揮著自己的作用， 對于客戶和操作人員來講每個部分都應該了解，那么汽油發電機組的控制屏用途結構您了解嗎，北京道康科技發展有限公司的小編幫助您來了解 下!
、用途
TOTO20,20千瓦汽油發電機設備發電機控制屏是將發電機輸出的電能分配給用戶負載或用電設備，同時還用以指示發電機的運轉情況和在負載變化的情況下保持發電機的電壓穩定。
二、結構
控制屏面板上裝有電壓表、頻率表、電流表、功率表、三相電流轉換開關、三相電壓轉換開關、電壓整定旋鈕和各種指示燈等。
對于機油壓力表、機油溫度表、蓄電池充電電流表、水溫表、起動按鈕和起動電鎖等部件，有的根據設計要求直接安裝在控制屏面板上，有的安裝在發電機或汽油機的儀表盤上。
三、安裝部件
控制屏內部安裝的部件主要與發電機采用的勵磁方式和汽油機的自動控制有關。
簡單的控制屏內部 般都安裝有電壓調節器、硅整流二極管、變阻器、自動空氣開關和電流互感器等部件;較復雜的控制屏內部還要安裝過載及短路保護裝置、電子調速器、可控硅、繼電器以及各種保險裝置和小型變壓器等電氣設備。
|
機組型號
|
TOTO20
|
|
發電機部分
|
|
頻率HZ
|
50HZ
|
|
額定功率/KW
|
備用功率/KW
|
20
|
22
|
|
連續使用/H
|
12~15
|
|
額定輸出因素
|
1.0
|
|
額定輸出電壓V
|
220
|
380
|
|
輸出電壓變動率%
|
±0.5范圍內
|
|
勵磁方式
|
無刷 純銅電機（AVR自動電壓調節器）
|
|
絕緣等級
|
F級
|
|
相 數
|
單相/三相
|
|
啟動方式
|
電啟動
|
|
汽油發動機部分
|
|
發動機品牌
|
大澤の動力
|
|
發動機形式及進氣方式
|
直列式 四沖程
|
|
發動機型號
|
TO-465F1
|
|
燃油等級
|
90號以上汽油（國Ⅳ/國Ⅴ）
|
|
氣缸數量
|
四缸
|
|
調速方式
|
自動調速
|
|
額定轉速
|
3600r/min
|
|
總排氣量L
|
1.5
|
|
滿負載總油耗量G/KW.H
|
320
|
1
|
|
容量
|
油箱容積L
|
28
|
|
潤滑油容積L
|
3.3
|
|
冷卻方式
|
（液體）水冷卻
|
|
消音裝置
|
工業靜音器
|
|
外形及重量噪聲
|
|
尺寸
|
長mm
|
1130
|
|
寬mm
|
715
|
|
高mm
|
650
|
|
整機凈重KG
|
245
|
|
7m/db(A)1500/1800rpm(min-1)
|
60
|
68
|
|
發電機組配置 注：標配 〇選配
|
|
發電機云控系統
|
〇
|
|
蓄電池啟動連接電纜
|
|
|
機器運行指示面板
|
|
|
遠程遙控啟動
|
〇
|
|
啟動蓄電池
|
|
|
自適應高原專用化油器
|
〇
|
|
AVR電磁控油閥
|
|
|
ATS自動切換裝置
|
〇
|
|
冷卻水箱和風扇
|
|
|
安全保護
|
|
|
變頻啟動裝置
|
〇
|
|
靜音發動機Y版本
|
〇
|
|
工業靜音器
|
|
|
自動拖車
|
〇
|
|
上海歐鮑實業有限公司
|
TOTO20,20千瓦汽油發電機設備自動負載切換屏（ATS）
1、四極 機械/電氣聯鎖切換開關；
2、市電、發電、帶載狀態指示燈；
3、自動、手動選擇掣；
4、屏體經酸洗、磷化、噴塑處理；
5、預留足夠充間方便輸入輸出電纜；
6、自動切換時間，不超過7秒（可調）。
六、并機控制屏
1、手動/半自動/全自動兩臺或多臺并機功能；
2、多臺并聯成電網，供電更可靠；
3、集中調度，自動分配負載，能使保養、維修更方便；
4、更具經濟性。可根據實際負載需要投入機組使用，省油；
5、未來擴展更有彈性。可根據發展的需要，隨時增加設備，
