一、ETC門架系統一體化柜簡介

ETC門架系統，需要吊裝在露天的高速公路上，ETC門架系統的一體化柜也安裝在門架旁，一
體化柜需適應各種復雜氣候環境：暴曬、防塵防水、防潮濕、防霉變、防鹽霧、防銹，要抗風、
抗震。如下圖所示：
ETC門架系統一體化柜也叫ETC戶外一體化柜（簡稱:ETC一體化柜），其主要為門架車道控
制機、工業交換機、收費系統PC等設備提供一體化收容和為門架設備提供可靠供備電，保障路側
關鍵生產設備的可靠運行。根據業務需求選擇合適空間的戶外機柜，常見的如下圖：
2
為了給高速公路收費系統提供可靠的支撐，戶外柜將配置UPS電源及電池設備、空調設備、
配電設備、網絡傳輸設備、環境監控設備。如下圖所示：
ETC業務設備有：收費系統PC、車道控制器、天線控制器、RSU（RoadSideUnit）設備等。
二、解決方案
1、綜合監控主機選型

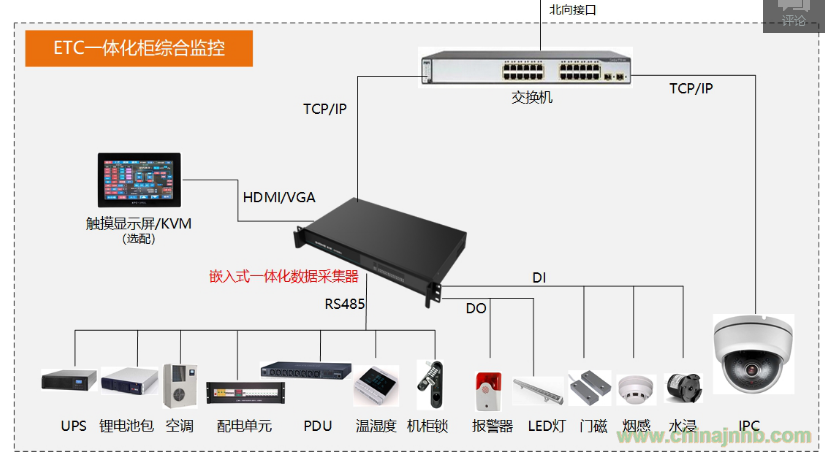

基于以上的監控對象及ETC一體化柜分布于公路沿線，工況環境較復雜、設備種類多、布設距離遠等特性，ETC一體化柜的綜合監控主機采用:嵌入式一體化數據采集器；其具備以下特點：
1.采用ARM Cortex A9 32位處理器，具備低功耗及良好的穩定性。
2.采用工業級設計，平均無故障時間＞120萬小時，可勝任-40~85℃寬溫工作環境。
3.無需主動散熱，無風扇設計，杜絕傳統風扇積灰、卡死故障。
4.多場景靈活配置，支持帶屏/不帶屏使用。
5.采集嵌入式linux操作系統，杜絕X86 windows操作系統藍屏、卡頓現象。
6.采用eMMC內嵌式存儲器，無機械硬盤設計，減少存儲器故障。
7.采用底端協議解釋，監控數據及告警底端存儲，支持web瀏覽器顯示監控組態界面。
8.支持北向接口（如SNMP），可向第三方平臺提供數據接口。
9.支持個性化界面配置、協議對接及二次開發。
