SR11總輻射傳感器

SR11總輻射傳感器

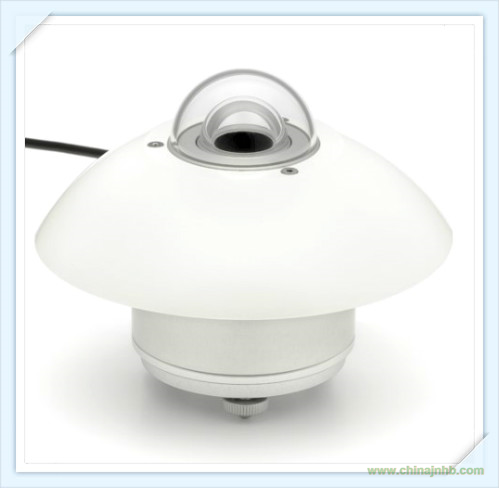

SR11總輻射傳感器簡介

    SR11總輻射傳感器是一個可用于科研級太陽輻射觀測的太陽輻射傳感器。根據最新的ISO和WMO的標準，SR11符合“一級”表的標準。它的科學名稱為日射強度計。SR11總輻射傳感器用于測量從180°視角范圍內入射到一個平面上的太陽輻射通量，單位為 W/m2（所以也稱為“球形”太陽輻射）。傳感器是無源傳感器，采用熱電堆傳感器，SR11輸出電壓值和輻射通量是成正比。

    SR11總輻射傳感器使用起來非常方便，為了讀取數值，僅僅需要一個精確的的毫伏表。計算輻射量時，輸出電壓必須除以傳感器的靈敏度，該靈敏度是每個儀器都獨有的一個常數。SR11可以直接連接到大部分常見的數據采集系統中。

    SR11總輻射傳感器可以用于氣象科學觀測，建筑物理，氣候和太陽能收集測試。最普遍的應用就是作為氣象站的一部分，用于室外輻射測量。此應用需要水平方向的調平，水平調整腳（7）和水平儀（11）已經包含在儀器中。用戶可以自己安裝并更換SR11的電纜。

    SR11總輻射傳感器應用標準遵從WMO（世界氣象組織）的ISO 9060和9847，以及ASTM E824-94。根據EPA( EPA-454/R-99-005)的標準，SR11也可以用來估算穩定性。

SR11總輻射傳感器參數

ISO標準等級：First class

響應時間（95%）：18s

熱輻射偏移（200W/m2）：＜±5W/㎡

溫度偏移（5K/h）：＜±4W/㎡

非穩定性（年變化）：＜±1%

非線形誤差（0~1000W/m2）：＜±1%

方向誤差（在80o，1000W/m2時）：＜±20W/㎡

靈敏度的溫度依賴性（-10℃-+40℃）：＜±2%

傾斜誤差（在1000W/m2）：±2%

靈敏度（μV/W/㎡）：7-25

阻抗：40-60Ω

水平精度：1.8°

工作溫度：-40-+80℃

光譜波長（50%點）：285-3000nm

標準信號輸出：0-20mv

最大輻射強度：0-3000W/㎡

線纜：5M
