SR20-D2總輻射傳感器

SR20-D2總輻射傳感器

SR20-D2總輻射傳感器簡介

    SR20-D2總輻射傳感器專為太陽能光伏產業,利用Modbus通信協議在rs - 485。 單獨測試溫度和定向反應,SR20-D2是最準確的數字二級標準日射強度計可用。 它接收到的太陽輻射的措施一個平面,在W / m2,從180年o的視野角度。 SR20-D2的數字輸出,通過提供行業標準Modbus協議,允許簡單的數據采集和無錯誤的交流工具。

   光伏產業中最好的日射強度計之一

優點:

    數字輸出:容易實現和服務最佳反應溫度,<±0.4%(-30 + 50°C),最佳“零抵消”和最佳校準的不確定性包括在交付根據ISO 9060:測試證書和定向反應對溫度響應為了提高測量度,Hukseflux有效有針對性的測量不確定性的兩個主要來源:校準和“零抵消”。

   此外,SR20-D2溫度響應可忽略不計。 都是最好的。 每個單獨的溫度響應儀器測試和修正機載電子儀器,使用第二個學位多項式。 SR20-D2低溫的依賴使其成為理想的候選人非常冷和熱的條件下使用。

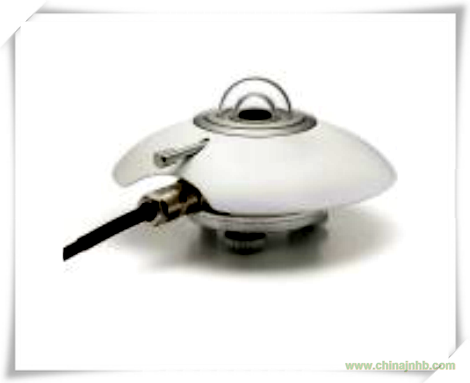

SR20-D2總輻射傳感器設計

   SR20-D2總輻射傳感器采用最先進的熱電堆傳感器與黑色涂層表面,兩個圓頂和電鍍鋁的身體。 連接器,干燥劑夾和太陽屏幕固定非常強勁,為長期工業使用而設計的。 SR20-D2使用高端24位a / D轉換器。 所有部件指定使用在SR20-D2的整個額定工作溫度范圍。 通信協議是在2線rs - 485行業標準Modbus RTU。

SR20-D2總輻射傳感器管理器軟件

   PC機之間的通信和SR20-D2 Hukseflux傳感器包括管理軟件。 它允許用戶情節和導出數據,并改變SR20-D2 Modbus地址和其通信設置。

建議使用

  光伏系統性能監控

  所有與常規儀器網絡交換

  科學的氣象觀測

  參考工具比較

  極端氣候(熱帶/極)

選項

  更長的電纜,在5米的倍數

  通風與VU01通風裝置

SR20-D2總輻射傳感器參數

ISO標準等級：secondary standard

響應時間（95%）：3s

熱輻射偏移（200W/m2）：＜±5W/㎡和＜±2.5W/㎡（通風）

溫度偏移（5K/h）：＜±2W/㎡

非穩定性（年變化）：＜±0.5%

非線形誤差（0~1000W/m2）：＜±0.2%

方向誤差（在80o，1000W/m2時）：＜±10W/㎡

靈敏度的溫度依賴性（-10℃-+40℃）：＜±0.4%（-30-+50℃）

傾斜誤差（在1000W/m2）：±0.2%

水平精度：1.2°

工作溫度：-40-+80℃

光譜波長（50%點）：285-3000nm

電流信號輸出：供電：5.5-40V

          4-20mA對應0-1600W/㎡

數字信號輸出：供電：5-30V

         Modbus RTU 485/USB/232

最大輻射強度：-400-4000W/㎡

線纜：5M
