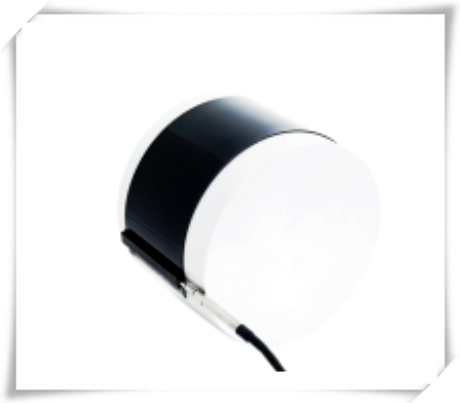

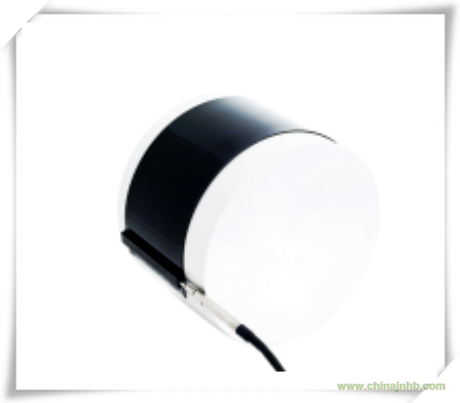

BS01管道式熱通量傳感器介紹

   BS01管道式熱通量傳感器是一個大面積軟性熱通量和溫度傳感器，用于對管道隔熱情況進行現場評估。融合了多年的經驗設計，BS01已經成為海底油管的隔熱評估測試的標準傳感器。

   BS01包括有三個熱通量感知區域，四個綜合溫度傳感器。起初的設計是用于海底油管的“模擬狀況測試”，傳感器可以承受非常高的靜態水壓力，最大承受壓力為110bar，和其它傳感器相比，該傳感器的水密性非常好。最主要的設計重點是防止水分在高壓下滲透進入傳感器內部，如果用不適合高壓的傳感器，滲透的水分將會影響到傳感器校準的穩定性。

傳感器中包括了一套固定裝置便于安裝，包括一個蓋子和兩個彈簧組成。

   BS01起初由TNO-TPD設計，關于這個傳感器的科學出版物（D. Haldane (Heriot Watt University)，F(xiàn). van der Graaf，A.M. Lankhorst (TNO-TPD)：一種直接測量管道隔熱涂層系統在模擬服務狀態下的熱傳導率的測量系統。

建議使用領域

  普通管道隔熱性能測試

  海底管道模擬服務試驗

BS01管道式熱通量傳感器指標

熱通量測量：3個 獨立的熱通量傳感器

溫度測量：4個K型熱偶

柔韌性：最小彎曲半徑為30 mm

靈敏度(額定值)：50 μV/W/㎡

預計精度(最高為50°C)：在2.5 %以內

校準系數的溫度系數：- 0.17 %/℃

溫度范圍：0-100℃

壓力范圍：1-110 bar

蓋子尺寸：140 x 360 mm
