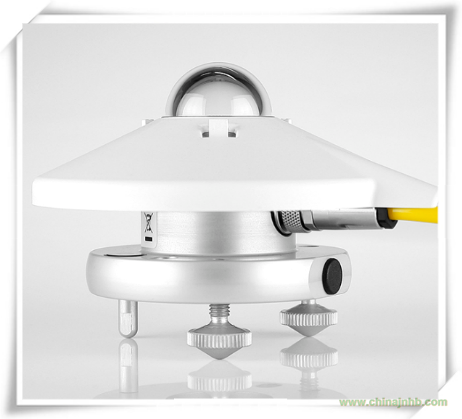

SMP3短波輻射傳感器
SMP3短波輻射傳感器是荷蘭Kipp&Zonen公司最新推出的一種用于測量短波輻射的系列產品，它基于Kipp&Zonen經典的CMP系列短波輻射傳感器改進而來，青出于藍而勝于藍，性能優異、工藝精良。相較于以往的CMP系列短波輻射傳感器，SMP系列增加了智能型數字信號處理接口，能夠提供標準化的工業模擬輸出信號。輸出范圍可由程序設定，使得安裝和重復校準變得簡單易用。
Kipp&Zonen開發的智能型數據接口支持Modbus數據通訊協議，可用于連接可編程邏輯控制器（PLC’s）、逆變器、數字控制設備和新一代數據采集器。該接口有0~1V電壓輸出和4~20mA電流輸出兩種類型，都配有Modbus協議的雙線RS-485接口。該智能接口不僅提供多種輸出，同時還集成了溫度探頭，配合數字多項式函數，可對傳感器的溫度靈敏性進行校正。智能接口使得輸出標準化，降低了響應時間。標準化的模擬輸出也使得SMP系列短波輻射傳感器具有了優異的兼容性，可以很容易地接入當前絕大多數的數據采集器。Modbus協議接口可以直接接入基于RTU、PLC和SCADA的系統以及工業網絡和控制器之中。所有的輸出接口都具有短路保護功能。同時，傳感器還標配10m高品質電纜。
SMP系列產品的能耗極低，所以其配備的內部加熱功能并不會對傳感器的性能造成影響。傳感器內置水平泡和調平腳墊，使得儀器的安裝十分簡便。即插即用的太陽防輻射罩能夠降低太陽對儀器本身的加熱，使測量數據更加準確。

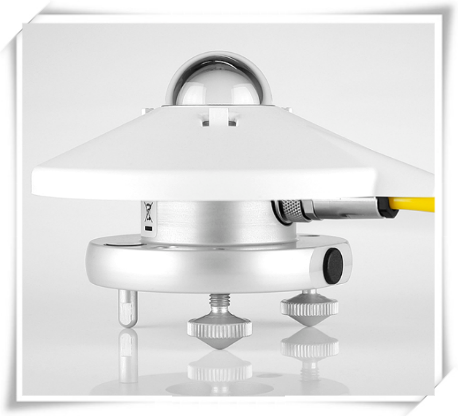

目前，SMP系列擁有SMP3和SMP11兩種型號。SMP3是一款基于CMP3的外形小巧、方便易用的短波輻射傳感器。它配有一個結實的4mm球狀玻璃罩，保護里面的熱電堆傳感器不受外界干擾。尺寸小巧、密閉良好、具備溫度補償功能，這些特點使得SMP3成為太陽能監測、農業、園藝、水文以及工業應用的理想儀器。得益于其數字式溫度補償功能，SMP3成為ISO9060二級（Second Class）中響應最快、性能表現最出色的輻射傳感器。
SMP3短波輻射傳感器技術指標：
|
SMP3
|
|
ISO標準等級
|
二級（Second Class）
|
|
光譜范圍
|
300~2800nm
|
|
響應時間（63%）
|
<1.5s
|
|
響應時間（95%）
|
<12s
|
|
熱輻射偏移（200 W/m2時）
|
<15W/m2
|
|
溫度偏移（5K/h）
|
<5W/m2
|
|
非穩定性（年變化）
|
<1%
|
|
非線形誤差（100~1000W/m2）
|
<1.5%
|
|
方向誤差（≤80°1000 W/m2）
|
20 W/m2
|
|
溫度響應（-20℃~50℃）
|
<3%
|
|
溫度響應（-40℃~70℃）
|
<5%
|
|
傾斜誤差（0~90°,1000W/m2）
|
<1%
|
|
串行輸出
|
RS-485 Modbus
-400~2000 W/m2
|
|
數字輸出范圍
|
0~2000 W/m2
|
|
水平泡精度
|
<0.2°
|
|
光譜選擇性（350~1500nm）
|
<3%
|
|
視角
|
180°
|
|
供電
|
5~30VDC
|
|
電壓輸出
|
0~1V，-200~2000 W/m2
|
|
電流輸出
|
4-20mA，0~1600 W/m2
|
|
功耗
|
55mW（電壓）；100mW（電流）
|
|
工作環境
|
-40℃~80℃，0~100%RH
|
|
防護等級
|
IP67
|
