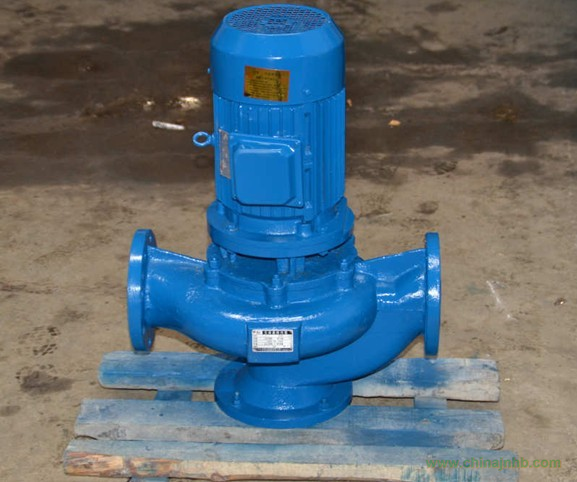

一、GW型管道式無堵塞排污泵產品概述：
GW型管道式無堵塞排污泵是我單位上海志盾閥門有限公司在行業中率先引進聯邦德國ABS制泵公司先進技術基礎上，在我單位科研人員共同努力，同時征求國內水泵專家的意見，經次次改良而研制成功的，產品經測試各項性能指標均達到國外同類產品先進水平。本產品具有高效節能、結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。
GW型管道式無堵塞排污泵、YW型無堵塞液下排污泵、LW(WL）型立式排污泵三大系列是我單位在QW潛水式排污泵的基礎上，根據用戶的要求及使用條件、方式不同進行合理設計而成的，其水力模型同QW型泵，產品投放市場后，以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評。
二、GW型管道式無堵塞排污泵適用范圍：
GW型管道式無堵塞排污泵系進出口在同一水平線上，且規格相同，立式結構，占在面積小，電機與泵同軸，設有安裝底盤，便于安裝穩固，葉輪采用單（雙）流道，具有良好的通過性能。適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
三、GW型管道式無堵塞排污泵使用條件：
A、排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過120℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度，介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
四、GW型管道式無堵塞排污泵產品特點：
1、泵為立式單吸單級離心排污泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可安裝在管路的任何位置上。
2、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
3、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維特質和直徑為泵口徑約50%的固體顆粒。
4、設計合理，配套電機合理，效率高，節能效果顯著。
5、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
6、水力性能先進，整機效率高，運轉噪音低。
7、在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
8、在規定揚程范圍內使用，保證電機無過載。
五、GW型管道式無堵塞排污泵型號意義：
六、GW型管道式無堵塞排污泵結構說明：
GW型系列無堵塞單級管道排污泵系進出口在同一水平線上，且規格相同，立式結構，占地結構，占地面積小，電機與泵同軸，設有安裝底盤，便于安裝穩固，葉輪采用單（雙）流道，具有良好的通過性能。
七、GW型管道式無堵塞排污泵性能參數：
|
口徑
mm
|
型號
|
流量
m3/h
|
揚程
m
|
轉速
r/min
|
功率
kw
|
|
25
|
25GW6-10-0.75
|
6
|
10
|
2900
|
0.75
|
|
25GW6-15-1.1
|
6
|
15
|
2900
|
1.1
|
|
32
|
32GW8-12-0.75
|
8
|
12
|
2900
|
0.75
|
|
32GW12-15-1.5
|
12
|
15
|
2900
|
1.1
|
|
40
|
40GW10-10-0.75
|
10
|
10
|
2900
|
0.75
|
|
40GW8-15-1.1
|
8
|
15
|
2900
|
1.1
|
|
40GW12-15-1.5
|
12
|
15
|
2900
|
1.5
|
|
40GW15-20-2.2
|
15
|
20
|
2900
|
2.2
|
|
50
|
50GW20-7-0.75
|
20
|
7
|
2900
|
0.75
|
|
50GW10-10-0.75
|
10
|
10
|
2900
|
0.75
|
|
50GW10-12-1.1
|
10
|
12
|
2900
|
1.1
|
|
50GW25-10-1.5
|
25
|
10
|
2900
|
1.5
|
|
50GW20-15-1.5
|
20
|
15
|
2900
|
1.5
|
|
50GW15-15-1.5
|
15
|
15
|
2900
|
1.5
|
|
50GW15-20-2.2
|
15
|
20
|
2900
|
2.2
|
|
50GW15-18-2.2
|
15
|
18
|
2900
|
2.2
|
|
50GW15-25-2.2
|
15
|
25
|
2900
|
2.2
|
|
50GW27-15-2.2
|
27
|
15
|
2900
|
2.2
|
|
50GW30-14-2.2
|
30
|
14
|
2900
|
2.2
|
|
50GW42-9-2.2
|
42
|
9
|
2900
|
2.2
|
|
50GW30-10-2.2
|
30
|
10
|
2900
|
2.2
|
|
50GW20-22-3
|
20
|
22
|
2900
|
3
|
|
50GW25-18-3
|
25
|
18
|
2900
|
3
|
|
50GW15-30-3
|
15
|
30
|
2900
|
3
|
|
50GW25-20-4
|
25
|
20
|
2900
|
4
|
|
50GW40-15-4
|
40
|
15
|
2900
|
4
|
|
50GW20-30-5.5
|
20
|
30
|
2900
|
5.5
|
|
50GW20-40-7.5
|
20
|
40
|
2900
|
7.5
|
|
50GW25-35-7.5
|
25
|
35
|
2900
|
7.5
|
|
50GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
65
|
65GW25-10-1.5
|
25
|
10
|
2900
|
1.5
|
|
65GW35-7-2.2
|
35
|
7
|
2900
|
2.2
|
|
65GW30-10-2.2
|
30
|
10
|
290
|
2.2
|
|
65GW25-15-2.2
|
25
|
15
|
2900
|
2.2
|
|
65GW37-13-3
|
37
|
13
|
2900
|
3
|
|
65GW30-22-4
|
30
|
22
|
2900
|
4
|
|
65GW40-15-4
|
40
|
15
|
2900
|
4
|
|
65GW25-30-5.5
|
25
|
30
|
2900
|
5.5
|
|
65GW32-25-5.5
|
32
|
25
|
2900
|
5.5
|
|
65GW40-30-7.5
|
40
|
30
|
2900
|
7.5
|
|
65GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
65GW30-45-11
|
30
|
45
|
2900
|
11
|
|
65GW35-50-15
|
35
|
50
|
2900
|
15
|
|
65GW35-60-18.5
|
35
|
60
|
2900
|
18.5
|
|
80
|
80GW40-7-2.2
|
40
|
7
|
2900/1450
|
2.2
|
|
80GW43-13-3
|
43
|
13
|
2900
|
3
|
|
80GW40-15-4
|
40
|
15
|
2900
|
4
|
|
80GW50-20-5.5
|
50
|
20
|
2900
|
5.5
|
|
80
|
80GW40-25-5.5
|
40
|
25
|
2900
|
5.5
|
|
80GW30-30-5.5
|
30
|
30
|
2900
|
5.5
|
|
80GW65-25-7.5
|
65
|
25
|
2900
|
7.5
|
|
80GW50-20-7.5
|
50
|
20
|
2900
|
7.5
|
|
80GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
100
|
100GW85-10-4
|
85
|
10
|
1450/2900
|
4
|
|
100GW50-20-5
|
50
|
20
|
1450/2900
|
5.5
|
|
100GW65-15-5.5
|
65
|
15
|
1450/2900
|
5.5
|
|
100GW100-10-7.5
|
100
|
10
|
1450/2900
|
7.5
|
|
100GW85-15-7.5
|
85
|
15
|
1450/2900
|
7.5
|
|
100GW80-20-7.5
|
80
|
20
|
1450/2900
|
7.5
|
|
100GW100-15-7.5
|
100
|
15
|
1450/2900
|
7.5
|
|
100GW100-25-11
|
100
|
25
|
1450/2900
|
11
|
|
100GW100-30-15
|
100
|
30
|
1450/2900
|
15
|
|
100GW100-35-18.5
|
100
|
35
|
1450/2900
|
18.5
|
|
150
|
150GW145-9-7.5
|
145
|
9
|
1450
|
7.5
|
|
150GW110-15-7.5
|
110
|
15
|
1450
|
7.5
|
|
150GW200-7-11
|
200
|
7
|
1450
|
11
|
|
150GW200-10-15
|
200
|
10
|
1450
|
15
|
|
150GW180-20-18.5
|
180
|
20
|
1450
|
18.5
|
|
150GW180-25-22
|
180
|
25
|
1450
|
22
|
|
150GW200-20-22
|
200
|
20
|
1450
|
22
|
|
150GW240-20-30
|
240
|
20
|
1450
|
30
|
|
150GW200-25-30
|
200
|
25
|
1450
|
30
|
|
150GW150-35-37
|
150
|
35
|
1450
|
37
|
