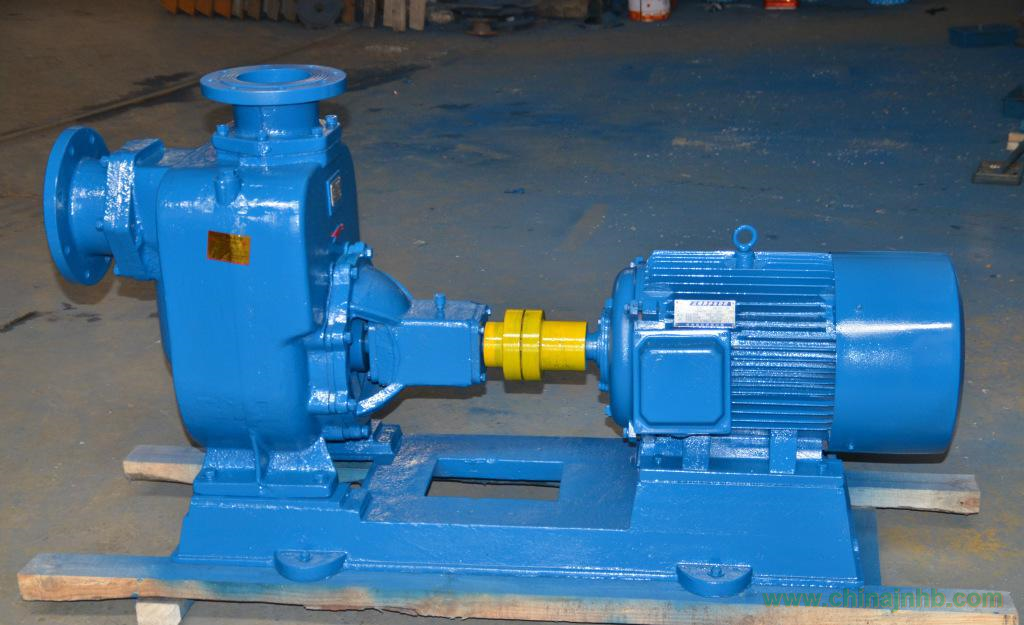

一、ZW型自吸式無堵塞排污泵產品介紹：
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那 樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程 污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景。
本司排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、ZW型自吸式無堵塞排污泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
三、ZW型自吸式無堵塞排污泵型號定義：
四、ZW型自吸式無堵塞排污泵技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。
五、ZW型自吸式無堵塞排污泵結構圖紙：
結構及工作原理
ZW系列自吸式無堵塞排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的 液體。當泵起動，泵內的儲液在葉輪的作用下，夾帶著空氣被向上排出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
六、ZW型自吸式無堵塞排污泵使用事項：
1.吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
七、ZW型自吸式無堵塞排污泵故障解決：
|
自吸排污泵故障現象
|
自吸排污泵故障原因分析
|
自吸排污泵故障排除方法
|
|
自吸式排污泵不出水
|
泵體內未加儲液或儲液不足
|
加足
|
|
吸入管路漏氣
|
消除管路漏氣現象
|
|
|
電壓過低
|
調整電壓
|
|
|
吸程過高或吸入管路太長
|
降低吸程或縮短管路
|
|
|
機械密封泄漏過大
|
修理或更換
|
|
|
自吸式排污泵出水不足
|
因使用不當，葉輪流道或吸入管路被堵塞
|
消除堵塞物
|
|
葉輪磨損嚴重
|
更換葉輪
|
|
|
功率不足轉速太低
|
調整至額定轉速
|
|
|
自吸式排污泵噪音、振動過大
|
底腳不穩
|
加固
|
|
軸承磨損嚴重
|
更換軸承
|
|
|
泵與電機主軸不同軸
|
調整同軸度
|
|
|
自吸式排污泵軸承溫度過高
|
潤滑脂變質或干燥
|
更換潤滑脂
|
|
軸承損壞
|
更換
|
|
|
自吸式排污泵泄漏
|
聯接螺栓松動
|
固緊
|
|
密封件磨損
|
更換
|
|
