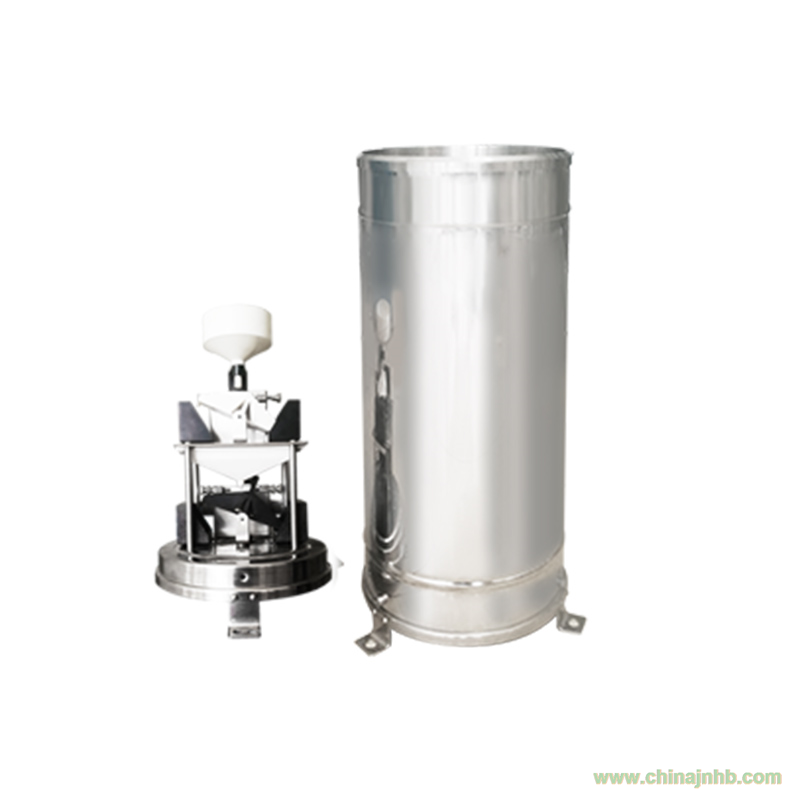

CG-04-D1型翻斗式雨量傳感器是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以

2、適用范圍

可用于氣象臺（站）、水文站、農林、國防、 降水量、降水強度、降水時間等，也可為防洪、供水調度、電站水庫水情管理提供原始數據。

3、工作、存儲條件

工作溫度：-10~50°C       工作濕度：<95%RH(40°C )

儲存溫度：-40～125°C     儲存濕度：＜80%（無凝結）

工作原理

雨水進入承水口，經過漏斗流入上翻斗。上翻斗承積一定水量（<0.2/0.5mm）時，發生翻轉，經匯集漏斗和節流管注入計量翻斗，把不同強度的自然降水調節為比較均勻的中等強度降水。計量翻斗翻動一次為0.2/0.5mm降水量，隨之雨水由計量翻斗進入記數翻斗在記數翻斗中部裝有一塊小磁鋼，磁鋼的上面裝有干簧開關，記數翻斗翻轉一次，干簧管開關閉合一次，產生一個脈沖信號送至采集器中的計數器進行計數，每個計數為0.2/0.5mm降水量。

技術參數

供電電壓：5V～24V DC(485型需要，脈沖不需要)

承雨口徑：φ200mm

刃口銳角：45°

測量范圍：雨強0.01mm/min~4mm/min（允許通過最大雨強8mm/min）

測量誤差：±2%

分辨率：0.2mm、0.5mm

信號輸出：

脈沖型

信號：單干簧管通斷脈沖信號

485型

       通訊協議：Modbus-RTU（可定制）

設備功耗：<15mA

防護等級：IP66

尺寸、重量

外型尺寸：ф220mm*526mm（不含支撐腿）

整機重量：約2.5kg
