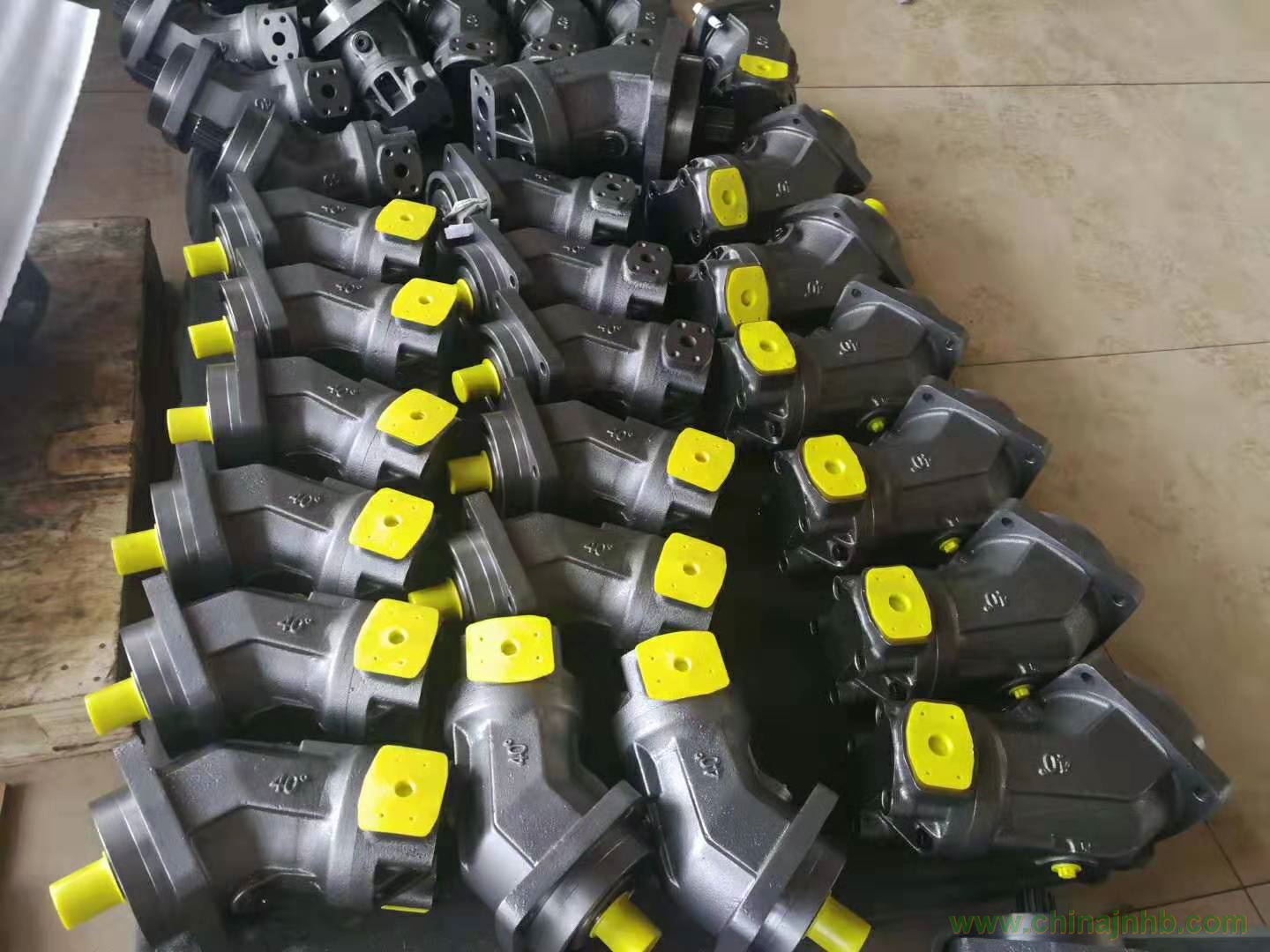

A2F6.1柱塞泵/馬達
6系列，用于開式和閉式回路   斜軸式軸向錐形柱塞元件

規格28-180

公稱壓力40 Mpa     尖峰壓力45 Mpa

A2F6.1柱塞泵/馬達是一種裝有軸向錐形柱塞旋轉體的斜軸式馬達。

是為有限安裝在減速機如履帶驅動而設計的。

馬達的安裝法蘭設計在馬達殼體中間位置，這種結構允許馬達和減速機結合在一起，使其
結構相當緊湊。

---整體式結構，裝配可靠，并經檢驗合格。

---安裝方便。

只需簡單地插入機械式減速機上。

---安裝時，無需注意安裝公差。

工作壓力

油口A或B的最高壓力

軸伸A        軸伸Z、B、P        軸伸Z、P  （軸端有徑向力）

額定壓力PN           40Mpa         35Mpa              31.5 Mpa

最高壓力Pmax         45Mpa         40Mpa              35 Mpa

A和B進出油口的壓力之和不允許超過70 Mpa。

殼體泄油壓力（油口T）

PT≤0.1Mpa

工作介質

礦物油基本都可選用

油液溫度

工作溫度范圍：-25℃～80℃

油液粘度

最佳工作粘度：16～36m㎡/s(在工作溫度范圍內)
最大允許粘度：1000m㎡/s(在冷態啟動時瞬時運行)

最小允許粘度：10m㎡/s(在泄漏油溫度為90℃時瞬時運行)

油液過濾精度

推薦過濾精度為10μm的濾油器，最粗不得超過25μm的精度。

安裝位置

任選，殼體內必須始終充滿液壓油。

油流方向

從軸端觀察 順時針旋轉A→B

逆時針旋轉B→A

轉速范圍

最低轉速不限，如果要求勻速旋轉，則最低轉速n min＞50r/min。最高轉速見技術數據表。

輸出軸
