產品概述

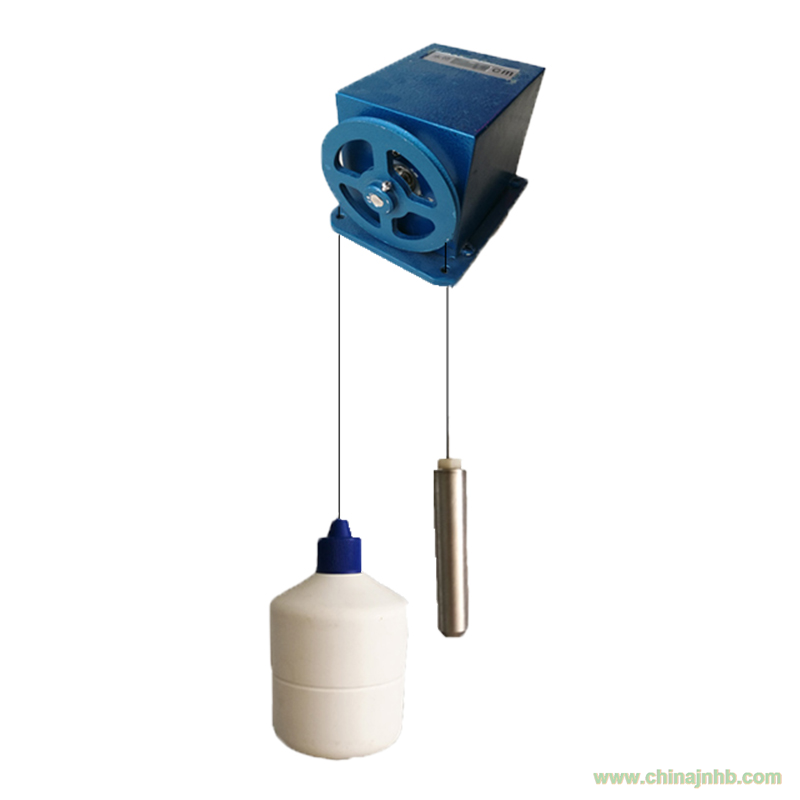

浮子水位計由編碼型水位傳感器、顯示器、傳感器支架、浮子、懸索、平衡錘、RS485通信接口等部分組成，是觀測水位變化的有效監測設備，利用水位升降，以機械方式直接傳動記錄。使用浮子式水位計需有測井設備(包括進水管)，適合岸坡穩定、河床沖淤不大的低含沙河段。

適用范圍

浮子水位計是的水位觀測測量儀器，又可以與電顯示器、閘門開度儀、閘門啟閉機控制系統連接，共同組成計算機綜合顯示、控制系統（如船閘、水電站、抽水蓄能電站、農業灌溉系統，給排水系統等）；配置RS485通信接口的水位儀，可直接與通信機、計算機聯網使用組成水文自動測報系統、水情衛星遙測系統；配置存貯記錄單元的儀器可廣泛用于水文站。

浮子水位計適用于長期測量水庫、河流、湖泊、壩體測壓管等的水位變化情況，特別適合于水文站、水庫站、閘壩站、遙測站、水電站等使用。

注：本儀器適合于內徑為20厘米至30厘米的細井和一般測井使用。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

本儀器通過浮子感測水位變化，工作狀態下，浮子、平衡錘與懸索連接牢固，懸索懸掛在水位輪的“V”形槽中。平衡錘起拉緊懸索和平衡作用，調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下，浮子與平衡錘兩邊的力是平衡的。當水位上升時，浮子產生向上浮力，使平衡錘拉動懸索帶動水位輪作順時針方向旋轉，水位編碼器的顯示讀數增加；水位下降時，則浮子下沉，并拉動懸索帶動水位輪逆時針方向旋轉，水位編碼器的顯示器讀數減小。本儀器的水位輪測量圓周長為32厘米，且水位輪與編碼器為同軸聯接，水位輪每轉一圈，編碼器也轉一圈，輸出對應的32組數字編碼。當水位上升或下降，編碼器的軸就旋轉一定的角度，編碼器同步輸出一組對應的數字編碼（二進制循環碼，又稱格雷碼）。

技術參數

基本參數

供電電壓：5V～20V DC

測量范圍：0-2000cm

水位變率：< 100厘米/分

分辨力：25px

水位輪啟動力矩：< 100克·厘米（0.0098N·m）

準確度：≤±2cm或0.2%F·S

顯示器：LCD液晶屏

防護等級：IP66

機械參數

水位輪工作周長：800px

測量纜：Φ1mm不銹鋼纜

浮子直徑：10、15cm可選

電參數

格雷碼輸出：10-13位

輸出形式：接點通斷輸出

接觸電阻：≤0.5Ω

絕緣電阻：≥10MΩ

通信接口（選裝）

RS485接口：MODBUS協議或其它

4～20mA模擬量信號輸出

尺寸、重量

外型尺寸：L132*W132*H115（mm）

整機重量：2.4kg
