噴漆廢氣治理工程工藝說明：

漆霧廢氣產生于噴涂過程，液態漆油在氣壓作用下形成霧化粉塵顆粒物及揮發三苯等有機危害物，濃度較高，粒徑較小，絕大部分在10μm以下，膠原漆霧廢氣經過水簾柜清洗后，對膠油起到很好的清洗降解作用，經濕式旋流板塔進一步清洗處理后，再進入活性碳吸附床，有機氣體在活性炭吸附塔內被活性炭吸附，凈化氣體由外排風管高空排放。該法凈化效率可達95％以上，大大改善了大氣環境。濕式旋流板塔除塵器在濕法除塵中技術較先進，在鍋爐上除塵脫硫及噴涂除漆霧效果尤為顯著，應用也非常廣泛，較噴淋及其它濕法工藝除塵效果更好，凈化后氣體濕度含量更低。既清除95％以上的漆塵，又保證氣體濕度含量低，濾水簡單。確保下一工序活性炭的使用效率及延長使用周期，從而降低成本。噴漆廢氣經過集氣罩進行收集，然后匯入支管，由支管匯入集氣總管，然后再進入廢氣凈化系統，經凈化處理后達標排放。

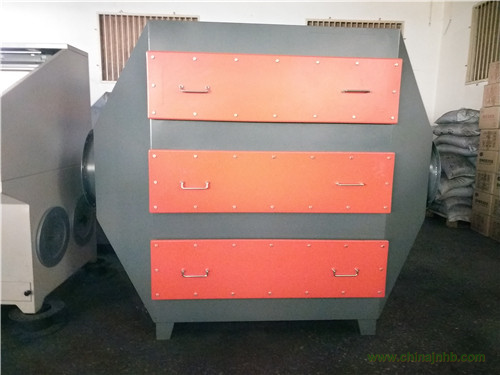

活性炭吸附塔是處理有機廢氣、臭味處理效果zuihao的凈化設備。活性炭吸附是有效的去除水的臭味、天然和合成溶解有機物、微污染物質等的措施。大部分比較大的有機物分子、芳香族化合物、鹵代jue等能牢固地吸附在活性炭表面上或空隙中，并對腐殖質、合成有機物和低分子量有機物有明顯的去除效果.活性炭吸附作為深度凈化工藝，經常用于廢水的末級處理，也可用于長產用水、生活用水的純化處理。當粉塵和顆粒物比較多時，活性炭吸附裝置可同時和水簾機和水噴淋塔和UV等離子一起使用，達到廢氣凈化達標排放。

活性炭吸附塔，是一種高效率經濟實用型有機廢氣的凈化與治理裝置；是一種廢氣過濾吸附異味的環保設備產品; 是一種被廣泛應用于有機尾氣處理的傳統工藝，例如苯、醇、tong、醚、烷、醛、酚、等等揮發性氣體，廣泛用化工、機械、印刷、橡膠、家具、機電、船舶、汽車、石油等行業。

   采用吸附塔處理，技術成熟，運行穩定，處理效果好的工藝方法。同時針對不同工藝生產中所排放的廢氣特性，如排放廢氣溫度、是否含有油霧、粉塵等相關參數，在廢氣設備進口部分內置或增設冷卻器、過濾器等預處理裝置或功能段。很好的保護了吸附段，確保吸附塔在高效狀態下運行，吸附效率高，滿足guojia環保要求。

設備結構：

吸附塔包含以下組成部分：

1、吸附塔塔體部分含有：檢修爬梯、檢修人孔、底座等。

2、吸附層部分含有：沖孔板、吸附物料進出口、應急通道；

3、檢測系統含有：壓差表、泄壓爆破片、溫度傳感器等；

工作原理：

      吸附過程：由于固體表面上存在著未平衡和未飽和的分子引力或化學鍵力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，此現象稱為吸附。利用固體表面的吸附能力，使廢氣與大表面的多孔性固體物質相接觸，廢氣中的污染物被吸附在固體表面上，使其與氣體混合物分離，達到凈化目的。廢氣經空氣過濾器除去微小懸浮顆粒后，進入吸附罐頂部，經過罐內活性碳吸附后，除去有害成分，符合排放標準的凈化氣體，經風機排出室外。

吸附塔的特點：

1、吸附效率高,能力強；

2、設備構造緊湊，占地面積小，維護管理簡單方便，運轉成本低；

3、能夠同時處理多種混合有機廢氣；

4、采用自動化控制運轉設計，操作簡易、安全；

5、全密閉型，室內外皆可使用
