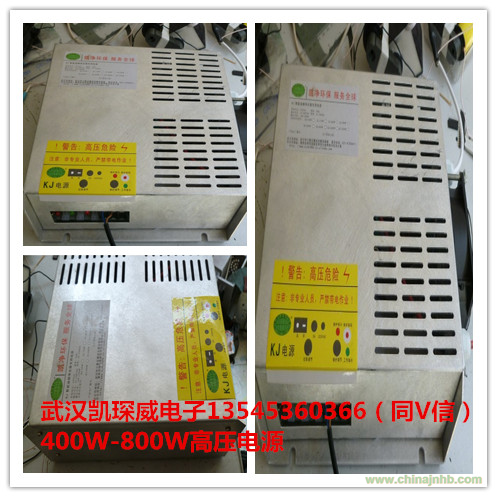

KJ型操作說明

第一步：電源安裝和調換必須按照出廠編號成套進行，以保證電源工作時的工況參數。

第二步：接入電源前，選擇接線方法，必須將兩根高壓線接牢，高壓線距離周圍導體保持3CM 距離。高壓線與負載鏈接，盡量少要接頭。接頭部分用陶瓷和其他耐高壓35KV 以上的線管保護好。

單電壓油煙凈化器電源的兩種接法

一、正離子放電接法：（見圖一）

黑色線或白色線：負高壓     紅色線：正高壓

黑色線或白色線接箱體、為地線。紅線接極柱、為主導放電極。

二、負離子放電接法：（見圖二）

黑色線或白色線：負高壓     紅色線：正高壓

紅色線接箱體、為地線。黑色線或白色線接極柱、為主導放電極。

雙電壓油煙凈化器電源的兩種接法

一、正離子放電接法：

紅色線(VH)接高壓極柱、為主導放電極，白色線(VL)接低壓極柱、為吸附放電極，黑色線接箱體、為地線。

二、負離子放電接法：

黑色線接高壓極柱、為主導放電極，白色線(VL)接低壓極柱、為吸附放電極，紅色(VH)線接箱體、為地線。

圖一                                  圖二

第三步：先將功率逆時針調小（如圖四VR1調壓），此時通電指示燈亮。

在接電源AC220V ，面板左下角，依次是接地 AC220V（如圖三）。

圖三                                     圖四

第四步：功率調節

調節輸出功率旋鈕，順時針調大，逆時針調小，（如圖三）調節到所需的高壓功率。在AC220V輸入處串聯一個交流電流表，這樣就一目了然了，簡捷 、方便。（注意開機電源輸出功率設定不能超過標稱功率的70%-80%,并且有良好的通風散熱，功率超過200W以上，必須在電箱門上另加軸流風機散熱，以確保工作穩定性）。

其他故障調試：

1、 工作的時候、出現來回閃爍：

將金屬側面四個螺絲擰掉，我們會發現（如圖五）紅色燈亮，綠色等不亮。我們將等右邊紅色模塊上面的1、4搬下來，此時紅燈、綠燈都會亮（如圖六），電源進入強制啟動狀態，然后，我們開始調試功率，（按照第四步功率調節）操作，調到我們所需要的功率狀態，調試完畢后，我們如圖五所示，將紅色模塊旁邊的下限和上限按照順時針擰，一直擰到紅燈熄滅，綠燈亮為止，（如圖七所示）。不能過近離紅色指示燈亮，距離紅色指示燈越近，拉弧打火保護靈敏度也就越高。最后將紅色面板1、4復位。搬上去即可。

圖五                   圖六                  圖七

2、 電源功率不是從0開始，而是3KV開始：

我們電源有開路保護功能，公司會對每個電源設定一個電壓范圍，一般公司以3KV-17KV 之間（電壓的大小與負載不同有關系，這個數字有些誤差），我們按照圖八所示，按照圖九輸出電壓，左端的那個旋鈕調試，順時針跳大，逆時針調小，有限像我們功率調節一樣，可以退步來講，算是圖四功率調節中的微調吧。這樣，我們可以設定輸出電壓的上限和下限值了。

          圖八                               圖九

3、工作指示燈故障：

電源工作的時候，外帶的指示燈不亮，說明有兩個問題，一個問題是插孔插反了，方向不對。二是燈頭松動了，可以將燈頭拔出來，反個方向重新插上去，就能解決此問題了。外掛的電源燈線可要，可不要，面板上面本身就附有工作指示燈，一般以面板上面的指示燈亮為準。特此提醒。如下圖所示

4、電源工作指示燈不亮，通電指示燈亮：

   這個時候，我們怎么判斷電源是好是壞呢？我們首先將電源功率旋小，將高壓線兩端，陰極和陽極相互放電，注意距離不要過大，一般不超25MM，電壓不易太大，只要能啟動就行，時間維持在幾秒鐘，看看是否有放電現象，注意不要用手觸摸，如圖所示，如果有放電輸出，我們就可以證明電源完好，證明是電場哪里出現短路或者陶瓷哪里擊穿所致。這個是沒有電場的情況下來判斷，有新電場的情況，還是用新電場接線的方式來正常操作。

5、電源工作指示燈和通電指示燈都不亮：

這個時候，我們就能判斷電源沒有通電，檢查插頭是不是哪里松動，檢查沒有問題后，查看電源保險絲是否燒斷，如果保險絲燒斷，我們就換用5A的保險絲換上，如果換上，還是燒了，那只好返回廠家維修處理了。
