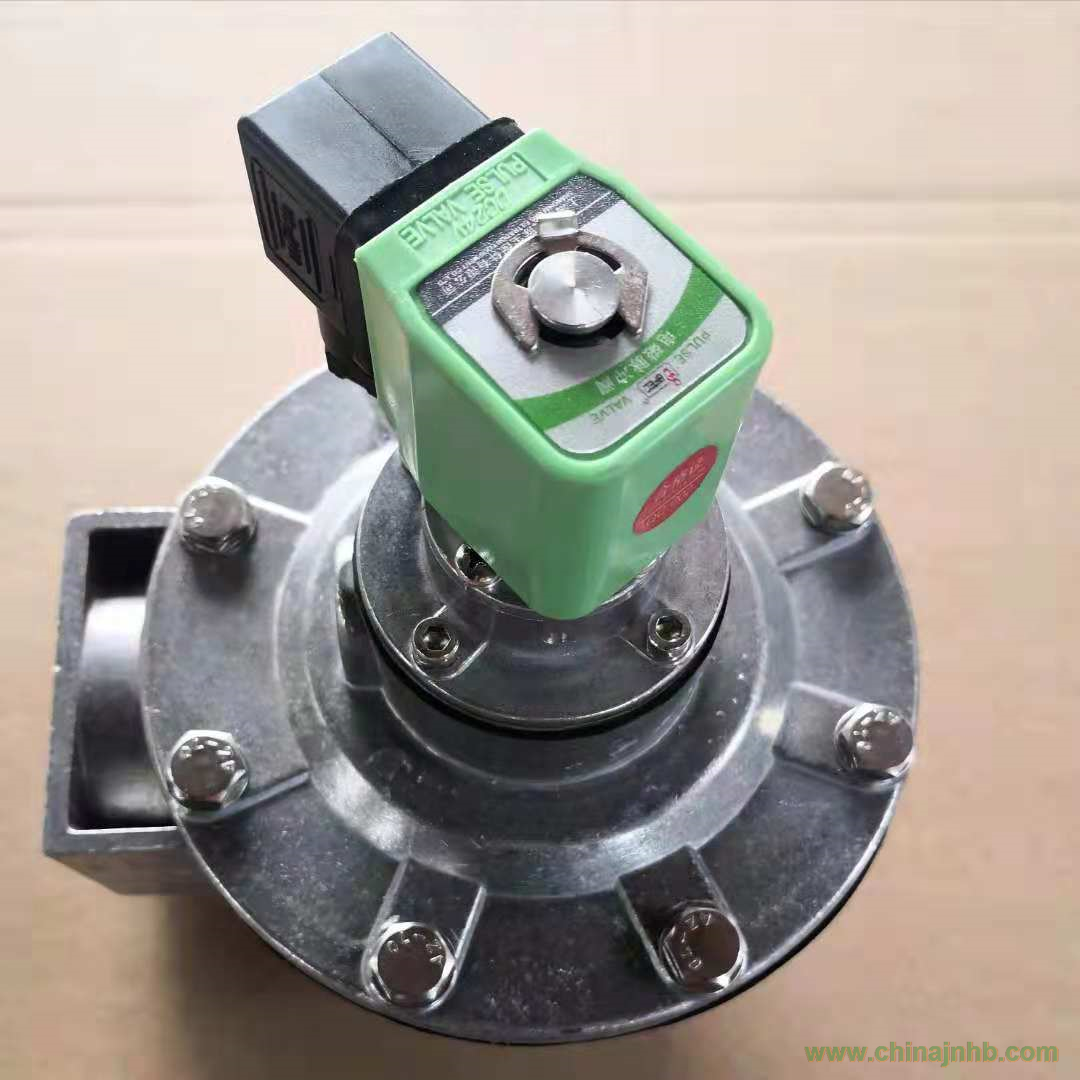

一寸直角式脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，使除塵器壓力保持在設定的范圍之內，以保證除塵器的處理能力和除塵效率。

一寸直角式脈沖閥的使用原理：

電磁脈沖閥由電磁先導頭、 膜片和閥體組成， 膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。

電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。

電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

一寸直角式脈沖閥的技術參數：

工作壓力：0.3~0.8MPa

環境溫度：-10~+60℃

相對濕度：<85%

使用介質：清潔空氣

工作電壓：AC:110/240V DC:24V

膜片壽命：100萬次≧

公稱通徑：φ25 φ40 φ50 φ62 φ76

凈重：0.8Kg 1.8Kg 3.0Kg 3.4Kg 4.0Kg 2.4+1.4Kg
