智能防水控制器     產品手冊

LS-100系列

產品概述

     LS100防水控制器系列，是目前國內第一款主打防水的智能型水泵控制器，廣泛應用于潛水排污泵、深井給水泵、消防穩壓泵、多級離心泵、污水提升裝置、等用于啟動與控制，適應于22KW以下，直接啟動、浮球、壓力等控制。

型號說明

LS –[@1] [@2] [@3] [@4]

@1設計序列號

@2控制臺數

@3功能代碼(1.熱繼，2，電子保護，3，熱繼+電子保護)

@4是否有通訊(0無通訊，1有通訊)

外形尺寸圖

控制器尺寸： W1:156mm  H1:95mm

             W2:144mm  H2:81mm      D:42mm

最佳開孔尺：145*82mm

接線圖

操作說明

一.電流整定

為發揮本控制器的最佳使用效果，首次使用需要整定。整定方法：

1.  切換至手動狀態

2.  啟動需整定的水泵，如1#泵。

3.  長按1#泵啟動按鈕10秒，松開。

4.  1#泵聲光輸出，整定完成。

5.  驗證是否整定完成：切換手自動后啟動1#泵，1#泵指示燈常亮為已經整定

6.  整定失敗則請檢查互感器是否正常

二．取消整定

如需要強制啟動水泵，忽略電子保護預警，可取消整。取消方法：

1.  切換手動狀態

2.  長按對應水泵的停止鍵

3.  取消完成

三．鎖定和撤銷鎖定

如某臺水泵損壞，需要停用該泵，可使用鎖定功能。操作方法如下：

1.  切換手動狀態

2.  同時長按該泵的開始和停止10秒后松開即可。

四 .巡檢開關

手動狀態，長按切換主泵鍵10秒松開

五．壓力，浮球控制切換

長按手自動切換鍵10秒松開

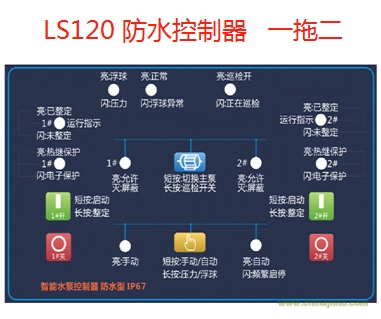

指示、按鍵說明

圖1-3指示燈定義

1、1#燈

常亮：表示當前系統控制方式為浮球控制。可使用長按手自動切換按鈕10秒切換成壓力控制。

閃爍：表示當前系統控制方式為壓力控制?？墒褂瞄L按手自動切換按鈕10秒切換成浮球控制。

2、2#燈

    常亮：表示當前系統工作正常。

    閃爍：表示浮球異常，請檢查浮球是否卡住或現場其他狀況。

3、3#燈

    常亮：表示當前系統已經啟用自動巡檢功能，防止水泵長時間不使用導致銹蝕。

    閃爍：表示當前系統正在進行巡檢操作。

熄滅：表示當前系統未啟用巡檢巡檢功能?？墒褂瞄L按切換主泵按鈕10秒開啟或關閉巡檢功能。

4、4#燈

常亮：表示1#泵已經完成整定，可使用全部的保護功能。整定過程查看操作說明。

閃爍：表示1#泵未整定或已取消整定。取消整定過程查看操作說明。

5、5#燈

常亮：表示2#泵已經完成整定，可使用全部的保護功能。整定過程查看操作說明。

閃爍：表示2#泵未整定或已取消整定。取消整定過程查看操作說明。

6、6#燈

    常1亮：表示1#泵熱繼電器保護。

    閃爍：表示1#泵電子保護啟動，請檢查線路是否有缺相，過流欠流或者水泵是否堵轉空抽等現象。

7、7#燈

    常亮：表示1#泵允許。

    熄滅：表示1#泵被屏蔽。可使用主泵選擇按鈕切換主泵。

8、8#燈

    常亮：表示2#泵允許。

    熄滅：表示2#泵被屏蔽。可使用主泵選擇按鈕切換主泵。

9、9#燈

    常亮：表示2#泵熱繼電器保護。

    閃爍：表示2#泵電子保護啟動，請檢查線路是否有缺相，過流欠流或者水泵是否堵轉空抽等現象。

10、10#燈

    常亮：表示當前系統處于手動狀態

11、11#燈

    常亮：表示當前系統處于自動狀態

    閃爍：表示當前系統存在存在反復開關水泵的操作，請檢查止回閥或現場其他狀況。

有限責任

非常感謝您選用本控制器，LS-120系列控制器采用了最先進的控制技術，在嚴格先進的生產管理控制下完成。一旦產品出現質量問題，我公司及其受權的服務中心將竭誠為您提供及時的優質服務。

LS-120系列控制器的保修期為從產品出廠日期起24 個月。在保修期內，零部件的維修或更換不影響原產品的保修期，若原產品的保修期已不足3個月，維修或更換的零部件仍享有3 個月的保修期。

※ 產品在保修期內正常狀態下使用時，由于非用戶原因產生的故障，我公司將提供保修服務。

※ 對于非保修范圍的產品，在維修完成后將合理收取零部件費用和維修費，并為用于維修的零部件再次提供3 個月的保修期。
