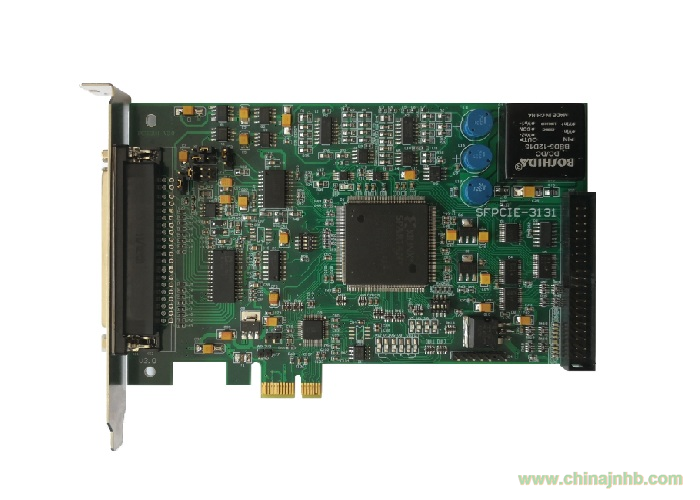

SFPCIE-3131卡是PCIE 總線的多功能模入模出接口卡，可方便地應用于裝有PCIE 總線插槽的微機，具有即插即用（PnP）功能。PC操作系統可選用目前流行的 Windows 系列、Unix等多種操作系統以及專業數據采集分析軟件LabVIEW  、LabWindows/CVI等環境。
SFPCIE-3131 多功能模入模出接口卡安裝使用方便，程序編制簡單。使用時只需將接口卡插入微機任一PCI總線插槽中。其模擬模入模出信號均由卡上的37芯D 型插座與外部信號源及設備連接。
模入部分：用戶可根據實際需要選擇單端或雙端輸入方式。輸入通道切換可設置成任意連續通道間自動切換或由用戶程序切換?？ㄉ螰PGA芯片集成4K字的先進先出存儲器（以下簡稱FIFO），便于采集系統在Windows等實時多任務操作系統下工作。本卡的AD觸發方式可以選用軟件觸發、定時器觸發、外部觸發等觸發方式。系統通過查詢板上FIFO存儲狀態、AD轉換完成狀態,或響應FIFO中斷或AD轉換完成中斷的方式實現與板卡的通訊和數據交換。
模出部分：4路模出，加電輸出初始態，設置為加電自動輸出范圍下限電平，每通道提供1K字的緩沖區，可以實現預置波形輸出，通過循環輸出可以形成用戶設定的標準周期波形，輸出頻率可控，同時可以支持4通道同步輸出，滿足相位同步需求。
數字量輸入輸出部分：有8路數字量輸入和8 路數字量輸出接口，采用40P扁平帶纜與外部設備連接。也可經轉換電纜從37芯D 型插座輸出。其中數字量輸出具有鎖存功能。8 路數字量輸出還具有加電自動清零功能。
定時/計數器部分：FPGA集成了四路32位字長的定時/計數通道，以及2MHz 的基準時鐘。四路定時/計數器通道共有方式0，方式2，方式3三種工作方式，類似于8254的工作方式，用戶可根據自己需求，靈活地組合成所需的功能。

技術參數
模入部分（以下簡稱AD）
? AD通道數：?jiǎn)味?2路、雙端16路；
? AD信號范圍： -0V～+5V；-5V～+5V； 0V～+10V；－10V～＋10V；
? 輸入阻抗：≥ 10MΩ
? AD轉換分辨率：16位
? AD轉換速度：200KHZ
? AD數據先進先出緩沖存儲器（FIFO）存儲深度：4K字
? AD觸發方式：軟件觸發；定時觸發；外部觸發；
? AD通訊方式：AD轉換結束中斷、FIFO半滿中斷、程序查詢；
? AD轉換非線性誤差：±3LSB

模出部分（以下簡稱DA）
? DA通道數：4路
? DA范圍：-0V～+5V；-5V～+5V； 0V～+10V；－10V～＋10V；
? DA轉換分辨率：16位
? DA轉換建立時間：   ≤ 10μS
? 4路DA加電輸出狀態：加電同時自動輸出下限電平
? 支持硬件預置波形輸出：波形存儲長度每通道1K點，支持循環周期波形輸出
? 支持4通道獨立輸出和同步輸出

數字量輸入輸出部分（以下簡稱DI/DO）
? DI：8路；
? DO：8路；
? 輸入輸出電平：TTL／CMOS電平兼容；

定時/計數器部分（以下簡稱T／C）
? 內部基準時鐘：2MHz，占空比50％
? 定時/計數通道：4個32位定時/計數通道
