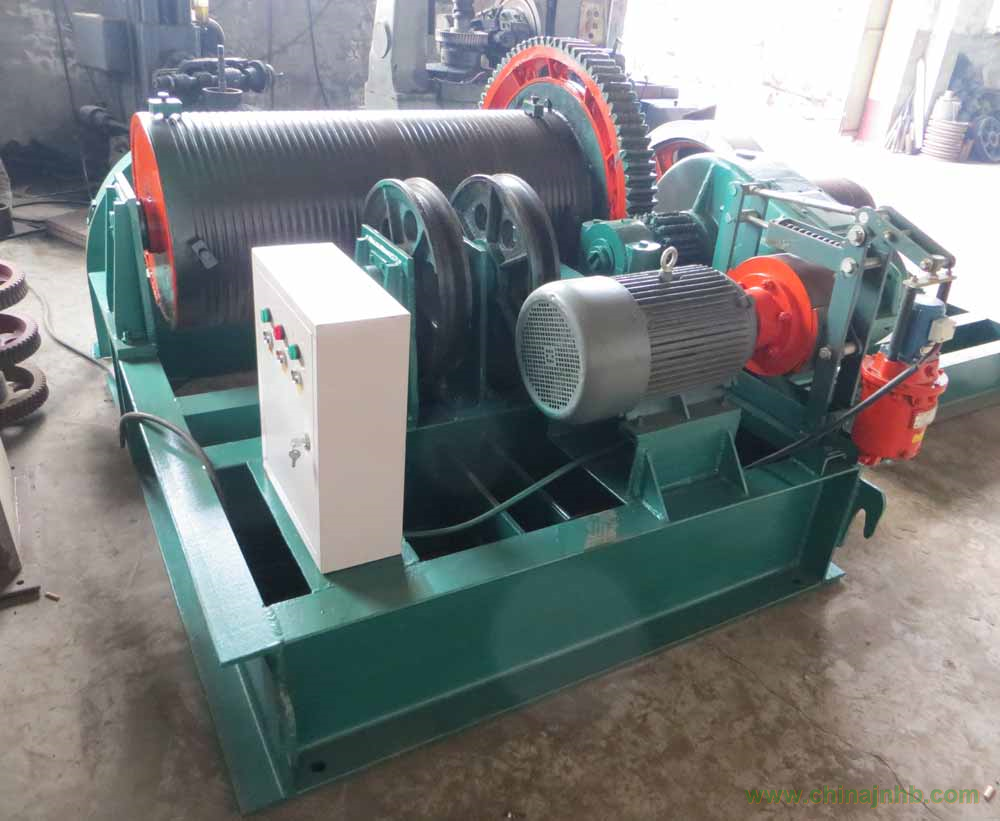

弘鑫牌 QPQ型平板閘門卷揚式啟閉機 QPQ-10T-SD型
|
卷揚式啟閉機定義
|
|
用鋼索或鋼索滑輪組作吊具，通過齒輪傳動系統使卷筒繞、放鋼索而帶動閘門升降的閘門啟閉機。
|
|
卷揚式啟閉機分類
|
|
卷揚式啟閉機分為固定式和移動式，型號有QPQ型平板閘門卷揚式啟閉機、QPK型快速卷揚式啟閉機、QPG型高揚程卷揚式啟閉機、QH型弧形門卷揚式啟閉機、移動式臺車，平門機拉弧形閘門卷揚啟閉機。
|
|
卷揚式啟閉機適用范圍
|
|
該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管 道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。根據用戶水利工程設計要求，還可生產雙吊點卷揚式啟閉機。
|
|
卷揚式啟閉機使用時注意事項
|
卷揚機使用時的注意事項：
1、卷筒上的鋼絲繩應排列整齊，如發現重疊和斜繞時，應停機重新排列。嚴禁在轉動中用手、腳拉踩鋼絲繩。鋼絲繩不許完全放出，最少應保留三圈。
2、鋼絲繩不許打結、扭繞，在一個節距內斷線超過10%時，應予更換。
3、作業中，任何人不得跨越鋼絲繩，物體（物件）提升后，操作人員不得離開卷揚機。休息時物件或吊籠應降至地面。
4、作業中，司機、信號員要同吊起物保持良好的可見度，司機與信號員應密切配合，服從信號統一指揮。
5、作業中如遇停電情況，應切斷電源，將提升物降至地面。
6、工作中要聽從指揮人員的信號，信號不明或可能引起事故時應暫停操作，待弄清情況后方可繼續作業。
7、作業中突然停電，應立即拉開閘刀，將運送物放下。
8、作業完畢、應將料盤落地、關鎖電箱。
|
|
卷揚式啟閉機選用指南
|
|
QPQ型、QPK型、QPT型、QPG型啟閉機選用指南
本系列啟閉機可分為單吊點和雙吊點兩種，啟門力QPQ型、QPG型、QPT型為50KN--2500KN；QPK型為50KN--1250KN，供用戶選用。
QPQ型、QPK型、QPT型、QPG型系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定優先系列選定。
QPQ型、QPK型、QPT型、QPG型系列啟閉機不能做斜吊運行。
QPQ型、QPK型、QPT型、QPG型系列啟閉機的鋼絲繩采用6W（19）型，公稱抗拉強度1550--1700N/mm2.鋼絲繩隨機供應，常規每單機供應40m。
啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機機械強度按輕型工作級別計算，電動機按智期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
QPK型系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重（或水柱壓力）等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。
啟閉機啟門高度：用戶應提供參數值或給出閘門銷軸中心致啟閉機底座距離，有拉桿時則銷軸中心應為最高位置一節的上軸孔中心。
啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
用戶特殊要求雙方可協商解決。
隨機供應的電氣控制系統為單機單控。
用戶選購件名錄（另外計價）：
用戶提出特殊電控系統；
手搖機構；
機構工作級別為Q3-中，Q4-重時（增加的費用）；
非本公司常規配置的過載保護及高度顯示裝置及其他附加要求；
加長部分鋼絲繩（單機超過40米時）；
用戶提供圖紙與本公司比較，增加的材料部分及選用超高性裝置部分；
本系列啟閉機技術參數，如有變更，恕不另行通知，以公司最新資料為準。
設備重量僅供需方設計時參考，不作為用戶收貨依據。
|
