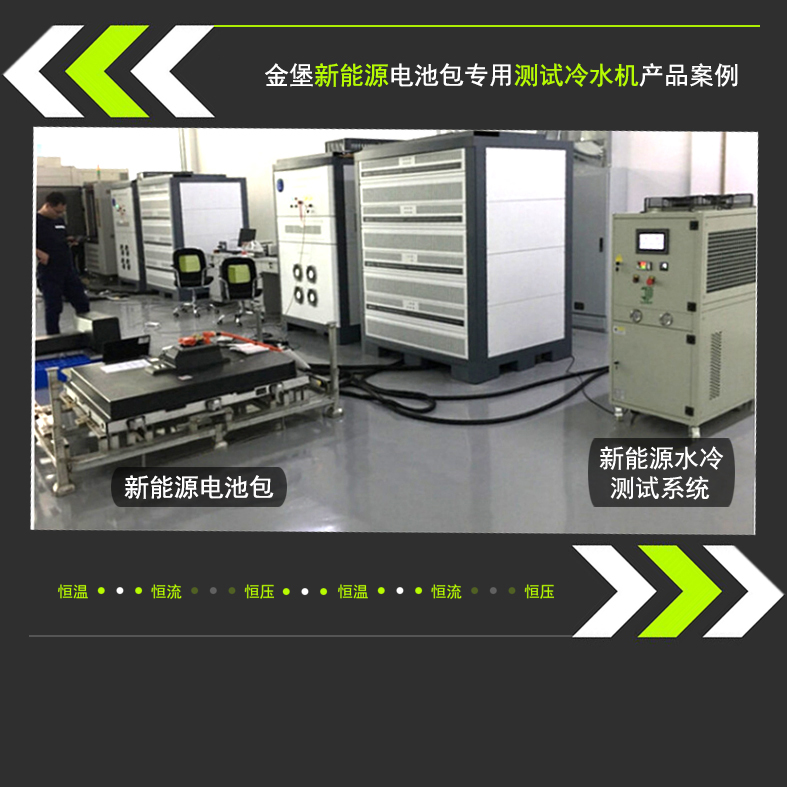

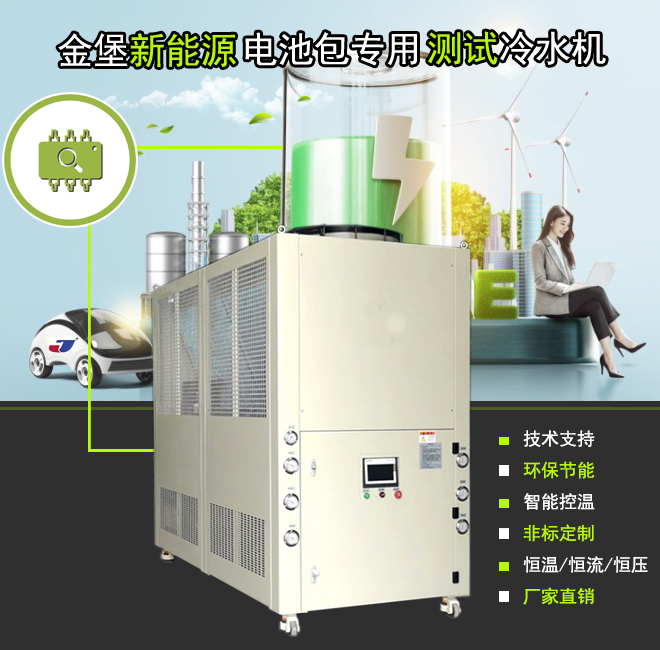

一，動力電池液冷卻系統測試儀（動力電池冷卻系統測試儀（電池包水冷散熱器））主要應用在新能源汽車的電驅、電機、減速器、充電樁等新產品的水冷系統穩定性測試。恒溫恒壓恒流熱測試（5-85度）、高低溫運行測試（150至-40℃）、電機冷卻水系統（5-30℃）等冷卻測試。應用范圍包括電動汽車、混合動力汽車、航空航天、軍工和科學研究。測功機以水冷為標準設計。個別用戶有油冷式，風冷式。

二，動力電池冷卻系統測試儀（電池包水冷散熱器）簡介

系統中冷卻塔、冷凍機（主機）、冷卻循環水泵應是一一對應開啟的，應采用電磁閥控制水流，不得讓水流經過已停機部分的管道，而影響處理效率。開機的順序是：電磁閥、冷卻塔、冷卻水泵、冷凍機（主機）、冷卻循環水泵，停機的順序則相反，且冷凍機（主機）停機要提前3分鐘。30kW以上冷卻水泵應采用軟啟動，多臺并聯，采用變頻控制，根據外界環境氣候設定調節水泵功率，節能效果更好。冷卻塔風機采用雙速防水電機以及酌情適當調整風機葉片角度對于節能降噪有明顯效果。

根據是否設置水池位置，產生了循環水冷卻系統的不同形式。循環水泵揚程的計算很主要，只需考慮沿程阻力、水流出口及冷卻塔進出水位差即可，一般取25m左右，而與冷卻塔位置的高度關系不大。

三，動力電池冷卻系統測試儀（電池包水冷散熱器）性能特點

1，性能穩定：采用多個壓縮機并聯使用。每個壓縮機自帶一個獨立的制冷回路。即蒸發器、冷凝器也完全獨立；所有壓縮機由統一的微電腦控制系統指揮，逐個開、關機，相互之間絕不會相互干擾,加上該品牌機全部采用原裝配件制作，單機故障率極低，綜合以上原因，可以保證該系列機有著高度穩定的性能，在長年連續運行情況下，而無需再購其它備用機。

2，非啟停式的冷水機其實是控制冷水機內冷媒流向來控制制冷循環水的溫度。按照冷水機的工作原理，一共分為2種控制方式，在5度以內采用冷媒流向的控制方式，使冷水機可以控制溫度在正負0.1度，在5度以外采用壓縮機啟停方式，使冷水機在不需要強烈制冷的情況下節能工作。基于冷水機工作方式，對于制冷精度要求基本上可以滿足(精度要求高的可以采用冷媒流向的控制方式)。剩下來就是制冷功率和水泵的選型要求了，只要考慮了具體的發熱量，就可以選用不同制冷量的冷水機，然后再看水泵的揚程和流量需求，選擇不同的水泵。這樣就可以找到合適的冷水機了。

3，省電節能：采用多個中小功率壓縮機并聯使用,開、關機時對電網的干擾極小，隨著負荷的變化，機組便自動確定開機的數量，保證開啟的壓縮機處于工作狀態，從而有效節約電能。

4，使用壽命長：蒸發器、冷凝器設計非常合理，并且置于壓縮機上方，在整個運行過程中，絕大部分潤滑油始終停留在壓縮機內，保證壓縮機的良好潤滑。

本系列冷水機均采用多機聯用技術，使得冷水機性能更佳。

四，冷水機（恒溫、恒壓、恒流）的過濾網

冷卻塔出水口上應裝過濾網。系統中應設置過濾器以保護水泵和冷凍機（主機）。傳統的加藥法操作復雜，費用高，技術要求較高，特別要注意藥劑對系統材料的腐蝕性。用得較多也應是產品是電子水處理儀或叫電子除垢儀，通過形成高頻電磁場產生防垢、除垢、緩蝕、殺菌、滅藻、防銹功能，選型時要比較性價比，耗電量也要比較。系統設置時要考慮檢修的方便。

五，動力電池冷卻系統測試儀（電池包水冷散熱器）（恒溫、恒壓、恒流）安裝

系統水流量， 水泵供水管直徑，總回水管直徑。采用PVC\PPR或國標鍍鋅管以及無縫鋼管焊接。大于500ram管徑的管道內外均二道瀝青漆防腐，安裝時焊縫處內外再補刷二道，另外也可采用卡箍式連接，該方法施工便捷，不破壞防腐層， 且能夠允許角度偏移。在管材使用上有更好的選擇，比如HDPE管或玻璃纖維增強熱固性塑料管，強度高、重量輕、耐腐蝕、內面光滑，在安裝及使用性能方面都具有相當優越性。其線脹系數大而彈性模量小， 為了克服線性膨脹要增設固定支架和止推環。管道及其內部水的重量較大，必須在支架、吊架、固定件、及受力梁板予以充分考慮，特別是彎頭處的徑向離心力是相當大的， 以及水泵啟停過程的動量， 計算時應引起高度重視。確定管材后，可以計算經濟流速，再計算經濟管徑。調試運行中的二個問題是塔水位平衡及系統進氣。塔間水位很難平衡反應出塔的集水盤水深不夠，連通管管徑過小，水位自平衡效應差， 能另設一條單獨連通集水盤， 管徑不小于回水總管的水位平衡管。進氣是個大問題，調試運行時，冷凍主機冷卻水入口處的水壓力， 曾經從0.25MPQ 降到了0.08MPA，系統內進入了大量的空氣， 一少部分是從水中釋出的， 大部分則是因塔的集水盤水深不夠且水位不平衡從塔的出水口吸入了大量的空氣， 冷卻水管的安裝要注意不能有地方積氣， 要有大于0.003的坡度， 大小管道連接應采用管頂連接， 塔間能單獨設置平衡水管， 管徑要大于每臺塔的出水管，屋面供回水總管末端和水平長管道處宜設置集氣罐，其過水斷面是管徑的1.5-2倍，上設排氣閘閥。

水泵的合理安裝對于運行穩定及降噪很有幫助。應盡量選擇高效節能泵，低轉速、立式、單級泵噪音較低，設置地點剛性越大越好，應采用鋼混基座，并設置隔震墊、橡膠軟接頭和彈性支座。水泵進出水方向呈一致。管道安裝不得造成水泵受力。水泵出口應設微阻緩閉消聲止回閥。閥門的設置應考慮設備器材檢修時的需要。系統調試運行前，管道先清洗放空，風機、電機、水泵均應先手工盤動，加潤滑油，測試絕緣電阻和電路，先點動，再慢慢加長時間，觀察各相電流及電機運轉有無異樣。系統清洗按循環時間不應短于一周，水質應通過檢測。正常運行時也應定期檢測水質，適當排污，濃縮倍數控制在10以下。

六，動力電池冷卻系統測試儀（電池包水冷散熱器）使用說明

新能源、飲料行業、酒店行業、牛奶行業、醫藥行業，化工行業，電鍍行業、啤酒行業、橡塑行業、包裝行業、激光行業、焊接、塑料成型、注塑、擠塑、吹瓶、熱力塑型、機械切削加工、非切削加工、鑄造、表面處理、電鍍、電泳、醫療設備、電子行業、電路板生產、電子蕊片制造、化工、造紙、制藥業、食品加工業、鋁型材、鋁合金、鋼化玻璃、鍍膜玻璃生產、超聲波清冼、首飾加工、皮革、皮草加工、油墨生產、養殖業

七，技術參數選型

 冷水機選型主要通過冷量抵消熱量，冷量過大，浪費資源，冷量過小，不夠用。可參照我司技術參數選型或聯系我們銷售部工程師。

八，售后服務

（一）產品質量承諾

 1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

（二）產品價格承諾

 在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以優惠的價格提供給貴方。

（三）交貨期承諾

 1、產品交貨期：按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

 2、產品交貨時，我公司向用戶提供下列文件;

 ①外購件說明書及制造廠家

 ②提供易損件、備件清單，并附送一定量的備件

（四）售后服務承諾

 1、服務目標：服務質量贏得用戶滿意

2、產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。

3.異地保修期內如有故障無法上門維修無條件更換新機；廠方承擔全部費用

 4.制冷系統正常使用年限約為10年左右，水泵及電路部分正常使用約為7年左右。
