照明系統構成：

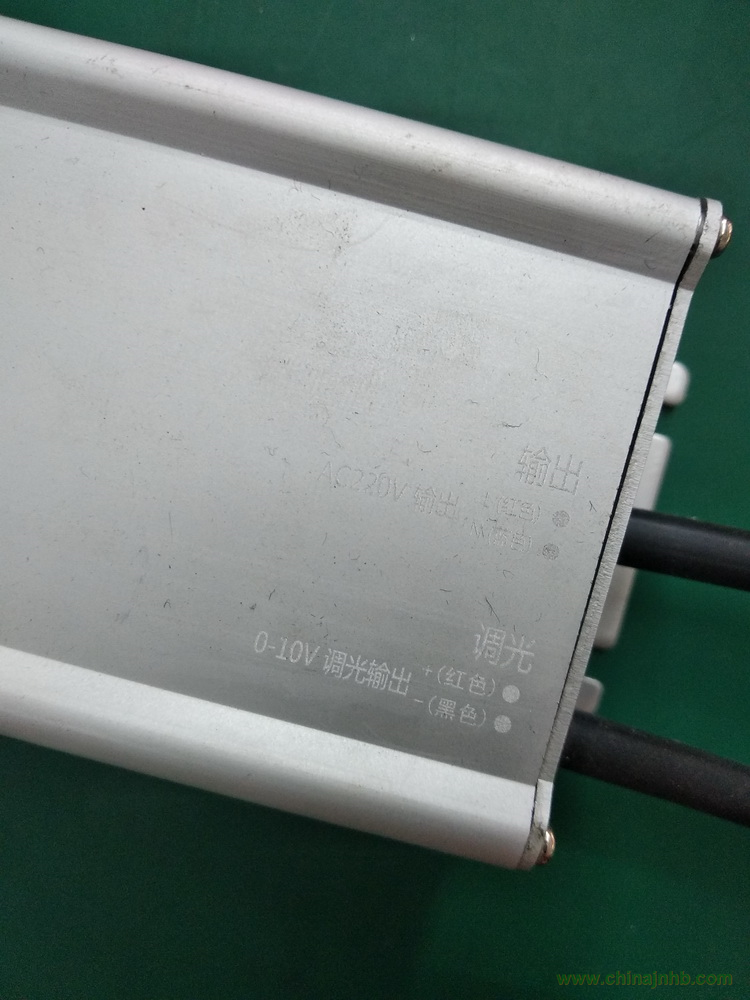

系統由洞外亮度檢測儀、LED亮度智能無級控制裝置、亮度可控型LED隧道燈、通訊系統和上位機管理軟件等組成。系統的洞外亮度監測裝置將檢測到的隧道洞外亮度信號轉換為4～20mA標準信號傳送至LED亮度智能無級控制裝置上，再由其后轉為DC0～5V或DC0～10V的直流模擬信號輸出，去控制LED燈上的電壓控制電流源。（輸出電流可控型LED驅動電源）
系統技術要求：
無級調光控制器能根據洞口亮度對洞內加強照明亮度進行跟蹤控制。
無級調光控制器能與中控室進行通訊，中控室能夠設置亮度控制系統的相關參數。
LED亮度控制系統應包含上位機操作軟件。
無級調光控制器的亮度控制等級不低于256級。
無級調光控制器具有手動和自動兩種調節方式。
調光功能：
加強照明的總體控制原則為：洞外光強越強（越亮），洞內照明功率越大，即洞內照明亮度也越強，反之亦然。
對于基本照明的亮度控制，依據當前時間。用戶可以設置基本照明夜晚開始以及終止時間，并設置夜晚以及白天的照明功率，系統根據當前時間以及用戶設定時間、照明功率控制基本照明輸出。
加強照明的控制主要來自洞外亮度測量，根據洞外亮度確定加強照明輸出。用戶可以設置加強照明的開啟以及關閉時間。當用于測量洞外亮度的變送器失效或者檢修無法使用時，用戶可以設置加強照明受當前時間控制。
測量信號輸入功能：
系統能夠接受4～20mA的標準信號。4～20mA接口既可為3線制，亦可為2線制，即DC24/12V輸出、電流信號輸入和地線。
掉電應急控制電壓保持：
具有掉電檢測功能。系統電源來自EPS或低壓側，掉電檢測信號來自市電。當電源掉電后，系統基本照明將自動輸出4V左右電壓。該電壓可用電位器調整。
4路繼電器輸出控制：
當開啟加強照明燈具時，由于加強照明燈具數量眾多，不宜同時開啟，采用分段陸續開啟。四路繼電器吸合時間間隔一般在3-5S。關燈時可同步關閉。繼電器設有常開和常閉觸點，可接AC220V或AC380V，低壓側為5V或10V。
實時時鐘：
系統具有實時時鐘并配有備用電池電源，在系統掉電或更換電源情況下依舊能夠長時間地工作，使時鐘不至于丟失。
主要技術指標：
電源電壓：DC24V，AC220V；
額定功率：15W；
輸出控制電壓：4×DC 0～5V/10V，其中0V對應最大功率，5V/10V對應最小功率；
輸出控制級數：256級；
輸出控制電流：4×20mA；
控制距離：＞10km（1.5/2.5平方導線，5000盞燈，燈具控制電流小于2uA）；
亮度檢測范圍：0～7000cd/m2；
控制器繼電器觸點數：4對，具有掉電檢測和相應功能；
通訊：RS-485/RJ-45接口；
工作環境溫度：0～55℃；
軟件可實現功能:
隧道照明軟件可實現當前工作狀況顯示、車檢指示、故障報警指示、操作提示信息，以及串口配置、授時、基本照明參數讀取與設置、加強照明參數讀取與設置、工作記錄查詢、日志查詢、故障處理、解除故障和退出等功能。
