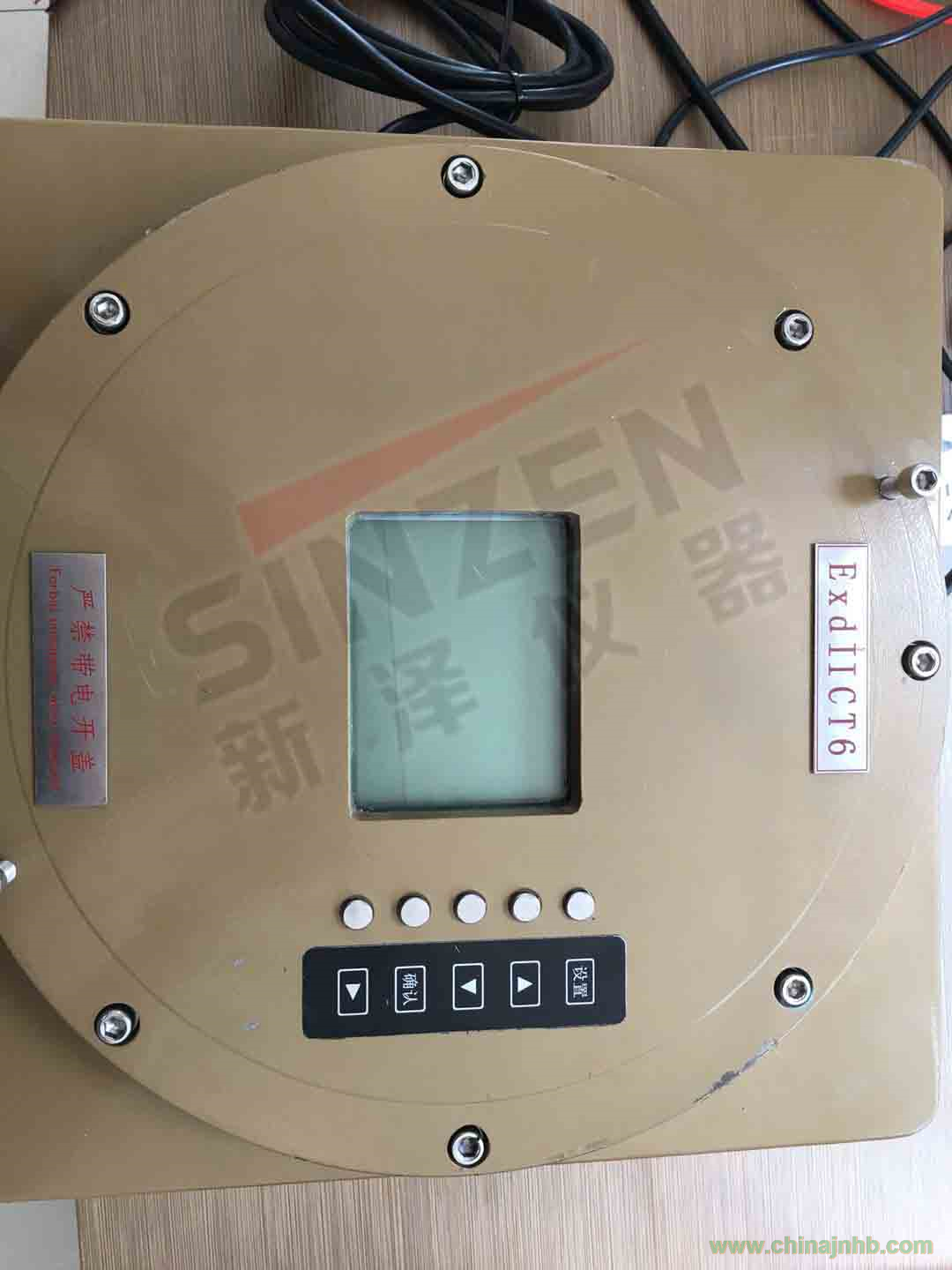

防爆氣體在線監測設備

一、產品簡介

    SICEX-100防爆型氣體分析儀，主要適用于危險區域中連續在線氣體的精確測量。其核心部件采用進口傳感器，結合高性能ARM處理器和完善的生產工藝與檢驗工藝，使得本機具備非常優異的性能。整機外殼參照IICT6防爆標準進行設計生產，具有非常強的抗電磁干擾能力和極高的安全性能。其已廣泛應用于能源化工、鋼鐵冶煉、電力電子等行業，是市場上穩定性和可靠性極佳的氣體分析產品之一。

二、工作原理

氣體分析儀由氣路系統、傳感器、信號處理電路、單片機、電源系統、顯示電路和按鍵組成。傳感器將被測樣氣中的特定氣體含量轉換為電信號，經信號處理電路放大整形后，再送到單片機進行模擬量向數字量的轉換，同時調取內部的校準數據進行運算處理，然后由顯示電路把測得的值顯示出來。

分析儀將氣體的濃度值轉變為標準信號輸出（例如 4-20mA 或 RS232 通訊信號等），送給接收裝置。

當濃度值高于上限觸點輸出設定值的時候，上限繼電器吸合，常開端與公共端連通，常閉端與公共端斷開。當濃度值低于上限觸點輸出設定值的時候，上限繼電器斷開，常開端與公共端斷開，常閉端與公共端連通。

當濃度值低于下限觸點輸出設定值的時候，下限繼電器吸合，當濃度值高于下限觸點輸出設定值的時候，下限繼電器斷開。

三、技術參數

分析原理：電化學、順磁、氧化鋯、紅外線、熱導、激光等

使用壽命：＞5年（正常條件下使用）

產品質保：1年

分析量程：0~100% VOL

分析分辨率：0.01%

測量精度：≦±1%F.S

響應時間：T90＜20秒

流量范圍：0.1~1L/M

使用流量：0.5±0.1 L/M

進出氣口：外接Φ6軟管

使用環境溫度：-20℃∽50℃

環境濕度：≦90%RH

樣氣要求：無腐蝕，無凝結水,無粉塵

樣氣溫度：-10~40℃

樣氣壓力：10~50Kpa

數字信號：RS232/RS485（Modbus）

模擬信號：4∽20mA

整機功耗：≦5W

工作電壓：AC100V~240V 50/60Hz

殼體材料：碳鋼/不銹鋼

顯示：320*128 LCD

外形尺寸 : 380（L）*380（W）*210（H）

整機重量：約35KG

防爆氣體在線監測設備

四、產品特點

u測量精度高、穩定性好、抗抗酸性或堿性氣體干擾，響應速度快、接口豐富、安裝使用方便；

u該儀器采用進口帶溫度補償的氣體傳感器，并結合了單片機的控制技術，具有體積小、重量輕、測量精度高、響應時間快，漂移小、操作簡便；

u嚴格按照IICT6防爆標準而設計、生產、檢驗；管路、氣室、接頭、密封件全部采用不銹鋼或聚四氟乙烯材質加工而成，具備良好的氣密性和抗腐蝕性能；

u該儀器采用 128*64 點陣液晶顯示器，亮度高，無視角影響，直觀醒目。全中文菜單（英文需定制），通俗易懂、簡單可靠；

uRS485數字接口采用國際通用標準MODBUS協議，方便與PLC、計算機等外設進行數據交換；上、下限觸點輸出可為用戶提供兩個報警控制點，觸點容量大，動作迅速；

u提供工業標準4~20mA模擬接口，最大可接750歐姆負載電阻，且誤差極低，電流輸出誤差不超過30uA。

五、應用領域

本產品可廣泛應用于工業、農業、電力電子、能源化工等行業防爆區域中需要實時監測氣體濃度的領域。

六、訂貨須知

儀器量程、傳感器類型

抽氣泵、外置過濾器、外置干燥器

組態軟件及上位機程序

報警裝置或特殊標準的信號輸出
